Caixas de papelão ásperas, placas de MDF porosas, superfícies de madeira empoeiradas, peças usinadas oleosas — esses são os superfícies reais e cotidianas meus clientes lidam. E também são superfícies onde ventosas de borracha padrão simplesmente não conseguem manter uma aderência estável.
Neste artigo, vou guiá-lo passo a passo por que essas superfícies são difíceis, como as ventosas de espuma resolvem esses problemase quais ajustes de engenharia você deve fazer para garantir um desempenho estável e confiável. Se você está lendo este artigo depois do meu Aplicações da ventosa de espuma na indústria ou Ventosas de espuma vs. ventosas de borracha: guia de materiais, este artigo aprofunda ainda mais o tema e concentra-se exclusivamente em comportamento da superfície + engenharia de vácuo.
1. Por que superfícies ásperas, porosas, empoeiradas e oleosas causam 80% de falhas de aderência
Depois de apoiar centenas de projetos, observei que A maioria das falhas na fixação a vácuo não ocorre no produto, mas na superfície.
Aqui estão as quatro categorias mais desafiadoras:
1.1 Superfícies irregulares
Exemplos: Caixas de papelão ondulado, plásticos texturizados, metal jateado
Problema: Ranhuras profundas e microfendas causam vazamento imediato de vácuo.
As ventosas de borracha falham porque só conseguem vedar em superfícies contínuas.
1.2 Superfícies porosas
Exemplos: MDF, caixas de papelão recicladas, placas de papel kraft
Problema: O ar flui diretamente através de o próprio material.
Mesmo que o copo feche bem, o material continua vazando.
1.3 Superfícies empoeiradas
Exemplos: Painéis de madeira, pó de papel, resíduos de usinagem
Problema: A poeira impede a vedação adequada e obstrui os filtros.
As ventosas de borracha perdem a aderência rapidamente; a espuma tolera melhor o pó.
1.4 Superfícies oleosas ou gordurosas
Exemplos: Peças automotivas, componentes usinados
Problema: A película de óleo compromete a integridade da vedação e aumenta o risco de escorregamento.
Tabela resumida de superfícies e problemas
| Tipo de superfície | Causa da falha | Por que a espuma funciona melhor |
|---|---|---|
| Áspero | Micro-lacunas | A espuma preenche as lacunas e texturas |
| Poroso | Fluxo de ar através do material | A espuma compensa através de sistemas de alto fluxo |
| Empoeirado | As partículas danificam a vedação | A espuma tolera a contaminação |
| Oleoso | Filme de óleo + deslizamento | A espuma aumenta a área de contato e o atrito |

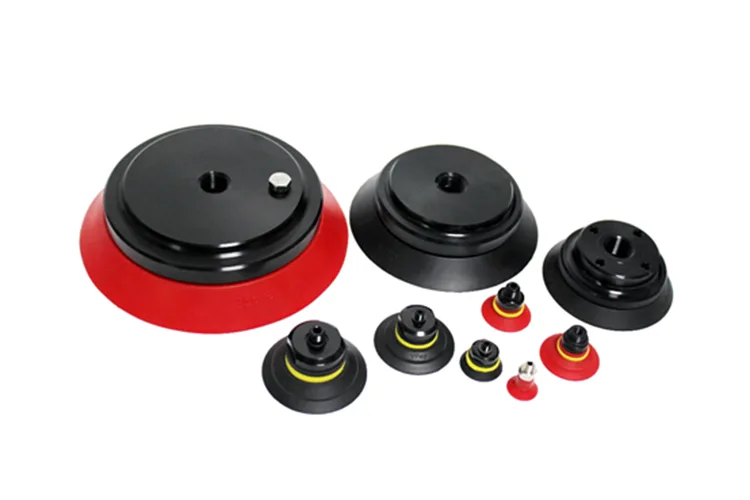

2. Por que os copos de borracha padrão não são adequados para essas superfícies
As ventosas de borracha dependem de liso, não poroso, não contaminado superfícies. Quando transferidos para ambientes de produção reais, eles falham porque:
2.1 Eles precisam de uma vedação perfeita
Qualquer microfenda rompe o selo instantaneamente.
2.2 Não conseguem se adaptar a variações de altura ou curvaturas
Caixas de papelão ásperas, painéis de madeira curvados, plásticos irregulares — a borracha não consegue compensar.
2.3 Poeira e óleo danificam completamente a vedação de borracha
Uma camada fina é suficiente para causar deslizamento.
2.4 Os sistemas de borracha utilizam vácuo de “baixo fluxo”
Funciona em vidro e metal, mas falha em superfícies porosas.
➡ Para comparação estrutural, consulte:
Ventosas de espuma vs. ventosas de borracha: guia de materiais

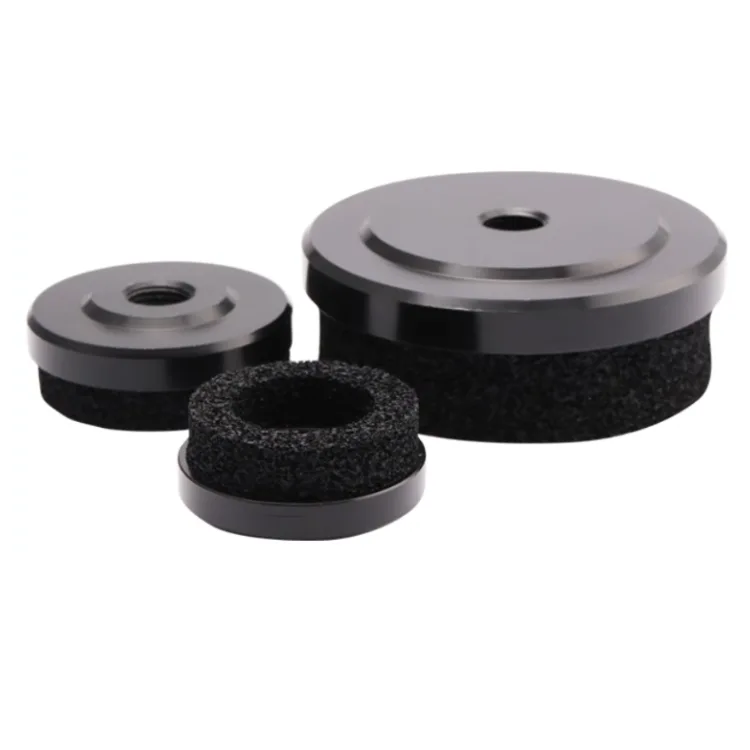

3. Como as ventosas de espuma resolvem esses problemas de superfície
Os copos de espuma são bem-sucedidos não porque criam uma vedação perfeita, mas porque permitem vazamento controlado, combinado com alto fluxo de ar para manter a força de retenção.
3.1 Vedação de microfendas (a maior vantagem)
A espuma comprime-se nas texturas da superfície, criando uma vedação uniforme mesmo em superfícies com sulcos profundos.
3.2 Conformidade com formas curvas e irregulares
A espuma adapta-se às variações de altura que a borracha não consegue compensar.
3.3 Área de contato elevada = marcação reduzida
Ideal para caixas revestidas, impressões brilhantes, plásticos delicados e vidro revestido.
3.4 Projetado para lógica de vácuo “alto fluxo + vazamento controlado”
Os copos de espuma funcionam com maior fluxo de ar, e não níveis de vácuo mais elevados.

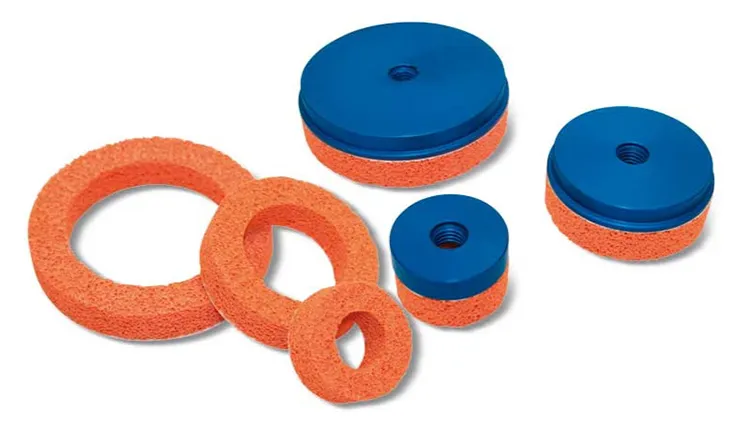

➡ Se você estiver escolhendo entre tipos de espuma, consulte:
Como selecionar as ventosas de espuma adequadas
4. Ajustes de engenharia de vácuo (fundamentais para o sucesso)
Ventosas de espuma não terá um bom desempenho se usado com as mesmas configurações de vácuo que as ventosas de borracha. Abaixo estão os ajustes que sempre recomendo:
4.1 Aumente o fluxo, não o nível de vácuo
Os copos de espuma não alcançam um “vácuo profundo” — eles se estabilizam através do fluxo de ar.
Melhores práticas:
Utilize ejetores ou bombas de alto fluxo (não dispositivos de vácuo profundo).
4.2 Sempre use filtros — poeira e óleo requerem tipos diferentes
Ambientes empoeirados:
• Filtros finos em linha
• Intervalos regulares de limpeza
Ambientes oleosos:
• Filtros resistentes a óleo
• Coletores de condensação
4.3 Projeto do coletor para sistemas com vários copos
Erros comuns:
• Linhas secundárias longas
• Extremidades das copas enfraquecidas
• Distribuição desequilibrada
Soluções:
• Portas do coletor de equilíbrio
• Adicione restritores de fluxo, se necessário.
4.4 Otimização do comprimento e do diâmetro interno (DI) da mangueira
Regras principais:
• Mais curto é sempre melhor
• Um ID maior melhora a resposta do vácuo
• Evite curvas acentuadas e dobras
Os copos de espuma funcionam melhor quando o tempo de resposta do vácuo é rápido.
4,5 Diâmetro da xícara: aplique a regra de tamanho grande 20%
Como as superfícies ásperas/porosas apresentam vazamentos, você deve usar:
Diâmetro da copa ≥ 20% maior do que cálculos de superfície lisa.
➡ Esta regra é explicada em detalhes no Artigo Como selecionar ventosas de espuma: tamanho, dureza, material e noções básicas sobre o design do vácuo
5. Casos reais dos meus clientes
Abaixo estão mini-casos reais e anônimos que refletem problemas típicos dos clientes:
5.1 Caixas de papelão resistentes na logística do comércio eletrônico
Problema: Quedas constantes usando copos de borracha
Solução: Espuma NR média-macia + bomba de alto fluxo
Resultado:
✔ Redução de 92% nas falhas de queda
✔ Estabilidade de ciclo mais rápida
5.2 Manuseio de painéis de madeira MDF na produção de móveis
Problema: Pó + porosidade causando deslizamento
Solução: Espuma de densidade média + atualização do filtro
Resultado:
✔ Transferência estável
✔ Maior durabilidade em comparação com a borracha
5.3 Peças metálicas usinadas oleosas em automóveis
Problema: Copos de borracha escorregando
Solução: Espuma NBR com superfície microtexturizada
Resultado:
✔ Aderência confiável, mesmo com película de óleo
✔ Menor manutenção do sistema de vácuo
5.4 Painéis de vidro revestidos
Problema: Superfície com microtextura, problemas de marcação
Solução: Copos de espuma de silicone de célula fina
Resultado:
✔ Não deixa marcas
✔ Contato estável e uniforme
➡ Informações relacionadas:
Guia de resolução de problemas
6. Lista de verificação rápida para engenheiros
Use isto ao avaliar um novo projeto:
Identifique o tipo de superfície (áspera/porosa/empoeirada/oleosa).
Escolha corretamente a dureza da espuma
Aumentar o diâmetro do copo (regra 20%)
Aumentar a capacidade de fluxo de vácuo
Adicione filtros adequados
□ Encurtar mangueiras + aumentar o diâmetro interno
□ Realizar testes de movimentos dinâmicos
7. Quando a espuma por si só não é suficiente
Mesmo os copos de espuma têm suas limitações. Aqui estão alguns cenários que exigem cuidados extras:
7.1 Materiais extremamente porosos (por exemplo, MDF de baixa densidade)
Solução:
• Espuma de maior densidade
• Camada de espuma mais espessa
• Sistemas de vácuo de fluxo muito alto
7.2 Filmes de óleo pesado
Solução:
• Espuma NBR
• Pré-limpeza
• Opções de espuma com textura superficial
7.3 Colocação e retirada em alta velocidade
Solução:
• Estruturas híbridas de fole + espuma
• Ajuste o fluxo de ar para a velocidade de resposta
➡ Recomendações detalhadas sobre materiais em:
Ventosas de espuma vs. ventosas de borracha: guia de materiais
8. Considerações finais
As ventosas de espuma têm um desempenho superior ao da borracha em superfícies irregulares, porosas, empoeiradas e oleosas, mas apenas quando:
✔ Você escolhe a dureza e o material corretos da espuma
✔ Você escolheu o tamanho correto
✔ Você ajusta o sistema de vácuo para obter fluxo em vez de vácuo profundo.
Se você está enfrentando quedas, deslizamentos ou recuperação inconsistente, este artigo deve ajudá-lo a identificar a origem do problema e implementar as atualizações corretas.
