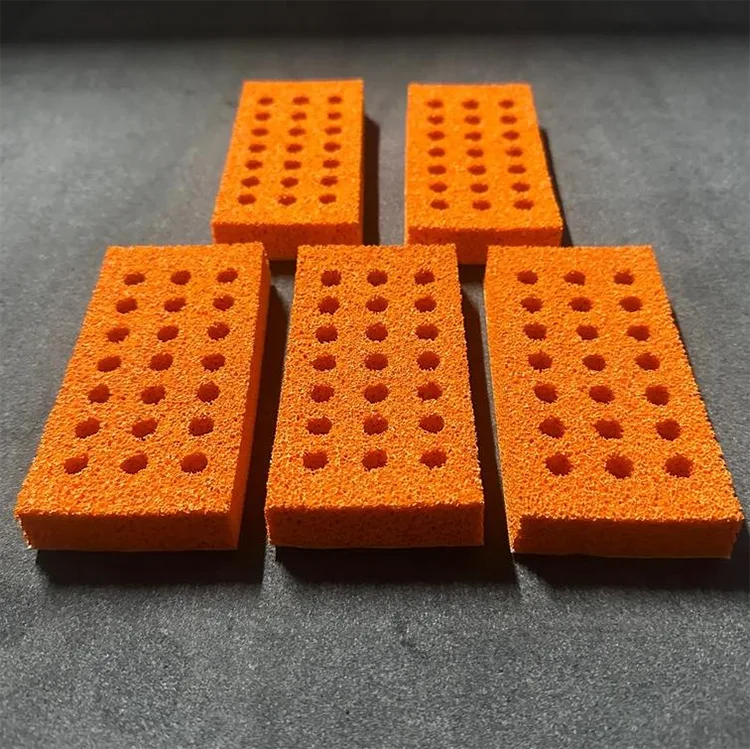

1. Introdução
1.1 Por que a seleção é o fator de sucesso do #1
Com base na minha experiência de trabalho com engenheiros de automação e equipes de produção, O sucesso ou fracasso das ventosas de espuma depende muito da seleção adequada.. Os copos de espuma têm um desempenho superior aos copos de borracha padrão em superfícies irregulares, porosas ou inconsistentes, mas apenas quando o diâmetro, dureza, espessura da espuma, material e parâmetros de vácuo estão corretamente adaptados à aplicação.
A maioria das questões, tais como quedas, aderência instável, recolha lenta e sobreaquecimento dos geradores de vácuo devem-se a um dimensionamento incorreto ou incompatibilidade de materiais, e não a defeitos do produto. Se você já está enfrentando esses problemas, recomendo também consultar nosso guia de solução de problemas., As ventosas de espuma não estão prendendo? Solucione problemas comuns.
Se você é novo no mundo das ventosas de espuma e precisa de uma visão geral básica, consulte o guia principal., Ventosas de espuma: guia completo do comprador.
Para entender como os copos de espuma se comportam em vários setores — como embalagem, rotulagem, marcenaria, eletrônicos e manuseio de vidro —, pode ser útil revisar Aplicações da ventosa de espuma na indústria antes de continuar com o processo de dimensionamento.
1.2 O que este guia abrange
Neste guia de seleção, apresento uma abordagem completa, prática e passo a passo para escolher as ventosas de espuma adequadas:
- Como determinar o diâmetro correto do copo com base no peso, aceleração e condições da superfície
- Como escolher a dureza ou densidade correta da espuma dependendo da delicadeza, porosidade ou rigidez da superfície
- Como escolher o melhor material de espuma (NR, EPDM, NBR, silicone, PU), com comparação mais detalhada dos materiais disponível em
Ventosas de espuma vs. ventosas de borracha: guia de materiais - Como combinar o copo com o sistema de vácuo, incluindo fluxo, comprimento da mangueira, coletores e filtros
- Regras práticas de engenharia para acelerar a tomada de decisões
- Cenários reais de seleção de embalagens, eletrônicos, marcenaria e automação de etiquetagem
- A lista de verificação imprimível e fácil de usar para engenheiros para uso diário
Se os seus desafios de manuseio envolvem superfícies ásperas, oleosas ou empoeiradas, você também pode se beneficiar da referência prática,
Ventosas de espuma para superfícies rugosas e oleosas.
E se sua preocupação envolve ciclo de vida, custo de manutenção ou desgaste do copo, a próxima leitura recomendada é
Vida útil, manutenção e custo das ventosas de espuma.
A seleção da ventosa de espuma sempre começa com dimensionamento correto. Neste capítulo, apresento a lógica de engenharia que utilizo ao recomendar diâmetros e espessuras de espuma para sistemas de manuseio automatizados. Caso ainda não tenha analisado casos de uso prático em diversos setores, pode consultar a qualquer momento
Aplicações da ventosa de espuma na indústria para contexto.
2. Guia passo a passo para determinar o tamanho

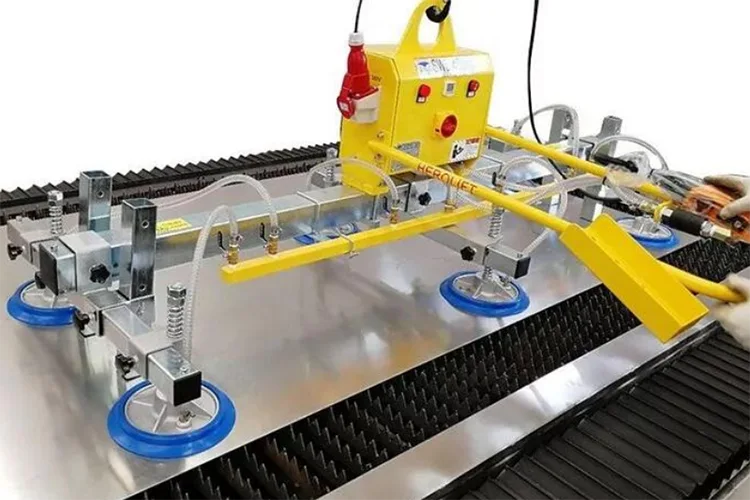

2.1 Determinar os requisitos de carga
Antes de escolher o diâmetro da ventosa, eu sempre calculo o força de elevação necessária com base em três parâmetros:
- Peso do objeto (kg)
- Aceleração durante o movimento (velocidade do robô, elevação vertical, paradas repentinas)
- Fator de segurança — normalmente 2×–4×, dependendo do setor e da tolerância ao risco
Para braços robóticos de alta velocidade ou sistemas pick-and-place, a aceleração pode exceder a força do peso do objeto. É por isso que um copo que funciona durante o “teste lento” pode falhar quando a máquina acelera para a velocidade total de produção.
Regra fundamental:
Maior aceleração = necessidade de diâmetro maior.

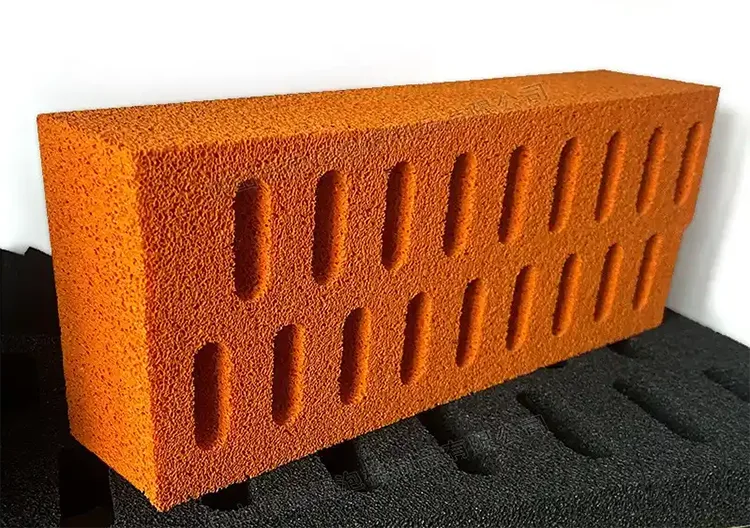

2.2 Escolha o diâmetro correto do copo
As ventosas de espuma funcionam com vazamento controlado, porque sua função é se adaptar a superfícies irregulares ou acidentadas. Isso significa que eles dependem mais da área de contato do que as ventosas de borracha.
Uma maneira prática de determinar o diâmetro é:
- Comece com o cálculo padrão do vácuo com base no peso
- Aumente proporcionalmente para:
- superfícies porosas (caixas de papelão ondulado, MDF, papel reciclado)
- superfícies curvas ou texturizadas
- formas inconsistentes ou embalagens flexíveis
Para materiais ásperos ou porosos, eu sempre uso o Regra para tamanhos grandes 20%:
Selecione um diâmetro pelo menos 20% maior do que o valor calculado.
Isso ajuda a compensar variações de vazamento e microintervalos.
Se você não tiver certeza se a superfície deve ser considerada “difícil”, consulte o guia específico.
Ventosas de espuma para superfícies rugosas e oleosas.
2.3 Selecione a espessura da espuma
A espessura da espuma desempenha um papel importante na forma como o copo lida com variações de altura, profundidade da textura e inconsistências locais.
Camada fina de espuma (2–3 mm):
- Ideal para superfícies lisas e rígidas
- Resposta de vácuo mais rápida
- Deformação mínima → alta precisão
Camada de espuma média (4–6 mm):
- Opção mais universal
- Adequado para embalagem, rotulagem, painéis de madeira
- Bom equilíbrio entre vedação e durabilidade
Camada espessa de espuma (7–10 mm):
- Para superfícies rugosas, altamente porosas ou irregulares
- Ideal para caixas de papelão ondulado, MDF, plásticos texturizados
- Permite uma compressão mais profunda e vedação de micro-fendas
Se o seu ambiente de produção for empoeirado, oleoso ou altamente texturizado, a seleção da espessura também deve levar em consideração o sistema de vácuo. Os detalhes serão abordados mais adiante em
Ventosas de espuma para superfícies rugosas e oleosas.
2.4 Exemplos de cenários de dimensionamento
Abaixo estão versões simplificadas dos cálculos que ajudo os clientes a realizar.

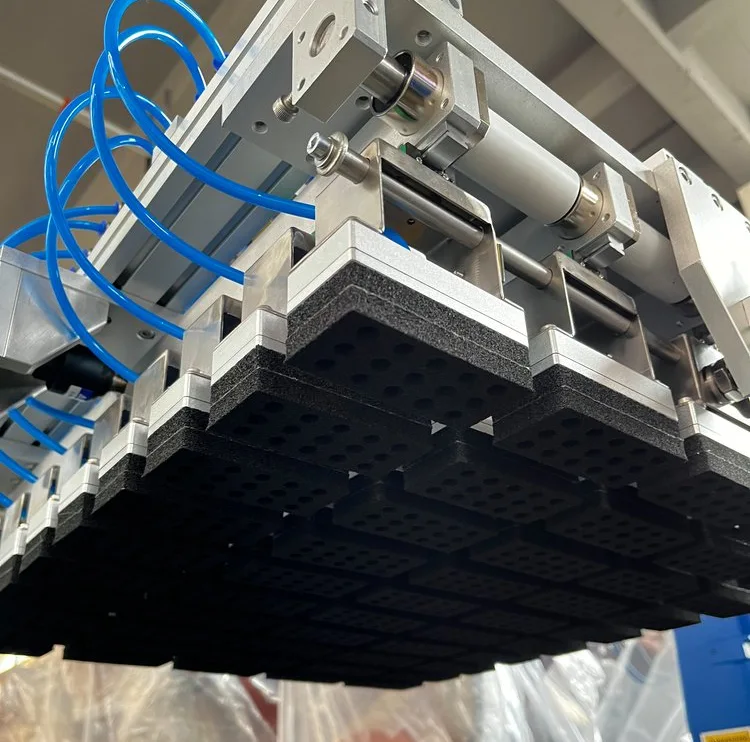

Cenário A — Escolha de uma caixa de papelão ondulado de 3 kg
- Superfície: papelão poroso
- Manuseio: colheita vertical com aceleração rápida
- Recomendado:
- Diâmetro maior (regra de sobredimensionamento)
- Espuma de espessura média para vedar porosidade
- Dureza suave a média
Este é um caso típico em que as copas de borracha falham, mas as copas de espuma apresentam um desempenho consistente após o dimensionamento adequado.
Cenário B — Manuseio de uma caixa plástica leve (0,3 kg) para equipamentos eletrônicos
- Superfície: lisa, mas delicada
- Manuseio: coleta e colocação precisas
- Recomendado:
- Diâmetro menor para maior precisão
- Camada de espuma fina a média
- Espuma ultramacia para evitar marcas
Você pode comparar isso com os requisitos especiais de material descritos em
Ventosas de espuma vs. ventosas de borracha: guia de materiais.
Cenário C — Painel de madeira MDF grande
- Superfície: empoeirada + porosa
- Manuseio: transferência de folhas
- Recomendado:
- Grande diâmetro
- Espuma média a espessa
- Material resistente ao pó
- Sistema de vácuo com fluxo mais potente (abordado posteriormente)
Para uma análise mais aprofundada das dificuldades superficiais, consulte
Ventosas de espuma para superfícies rugosas e oleosas.
A dureza (ou densidade) da espuma determina a capacidade da ventosa se adaptar às irregularidades da superfície, a pressão que exerce sobre o produto, a estabilidade da aderência e a durabilidade da ventosa.
Escolher corretamente é tão importante quanto selecionar o diâmetro certo.
Se precisar de ajuda para entender como a dureza afeta a escolha do material (NR, EPDM, NBR, silicone, PU), explicações mais detalhadas estão disponíveis em
Ventosas de espuma vs. ventosas de borracha: guia de materiais.

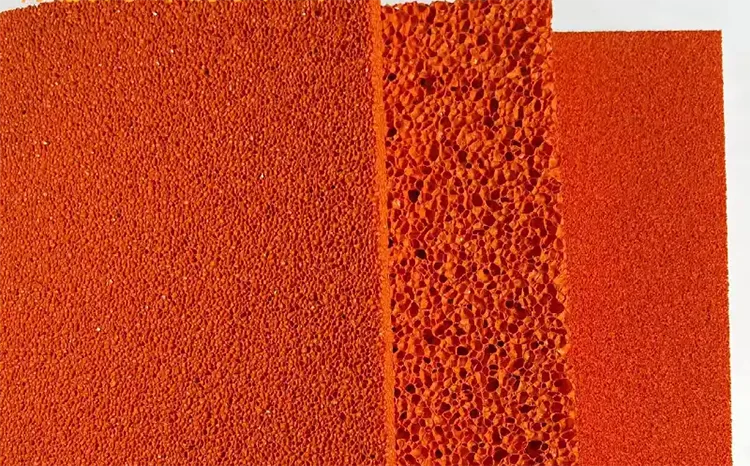

3. Seleção da dureza/densidade da espuma
3.1 Espuma macia (ideal para superfícies delicadas)
A espuma macia tem alta compressibilidade e baixa resistência. Isso a torna ideal para:
- Produtos delicados ou que riscam facilmente
(por exemplo, plásticos revestidos, caixas brilhantes, eletrônicos de consumo) - Superfícies com textura leve
(por exemplo, inserções de papelão impressas, etiquetas em relevo) - Itens nos quais a marcação deve ser evitada
A espuma macia gera o menor força de pressão, o que ajuda a evitar marcas visíveis, amolgadelas ou deformações na superfície.
Prós:
✓ Excelente conformidade com a superfície
✓ Seguro em acabamentos frágeis
✓ Reduz o risco de marcação
Contras:
○ Vida útil mais curta em ambientes abrasivos
○ Menos estável para objetos pesados
Essa relação entre maciez e marcação também é explicada na seção sobre manuseio delicado de superfícies dentro de
As ventosas de espuma não estão prendendo? Solucione problemas comuns.
3.2 Espuma média (escolha universal)
A dureza média é a opção mais comumente recomendada para superfícies industriais mistas, oferecendo uma combinação estável de durabilidade e adaptabilidade.
Ideal para:
- Embalagem e logística
(caixas de papelão ondulado, caixas de papel kraft, materiais reciclados) - Painéis de madeira
(MDF, aglomerado, superfícies semi-lixadas) - Componentes plásticos em geral
(superfícies texturizadas, mas não totalmente porosas)
A espuma média resiste melhor ao desgaste do que a espuma macia, ao mesmo tempo que oferece uma boa conformidade.
Prós:
✓ Melhor equilíbrio geral
✓ Adequado para superfícies irregulares
✓ Vida útil mais longa em comparação com a espuma macia
Contras:
○ Conformidade ligeiramente reduzida em materiais extremamente porosos
Esta categoria de dureza está alinhada com as recomendações de uso misto observadas em
Aplicações da ventosa de espuma na indústria.
3.3 Espuma rígida (alta estabilidade para peças rígidas)
A espuma rígida é normalmente utilizada em superfícies rígidas, onde a precisão é mais importante do que a adaptabilidade da superfície.
Melhor para:
- Painéis planos e rígidos
- Objetos pesados com superfícies estáveis
- Requisitos precisos de pick-and-place
- Situações em que o movimento lateral deve ser minimizado
A espuma rígida se comporta de maneira mais próxima a uma interface semi-rígida, proporcionando excelente estabilidade posicional.
Prós:
✓ Alta estabilidade sob aceleração
✓ Adequado para peças pesadas ou rígidas
✓ Melhor consistência dimensional
Contras:
○ Baixa adaptabilidade a superfícies porosas ou texturizadas
○ Maior risco de marcação do produto
○ Ineficaz em caixas de papelão ou madeira ásperas
Para obter uma melhor conformidade em superfícies rugosas ou oleosas, consulte
Ventosas de espuma para superfícies rugosas e oleosas.
3.4 Tabela de seleção de dureza
Abaixo está uma tabela simplificada e fácil de ler que eu forneço aos engenheiros para acelerar o processo de decisão:
| Tipo de superfície | Dureza recomendada | Motivo |
|---|---|---|
| Caixas de papelão ásperas/porosas | Suave–Médio | Vedação máxima, tolerância de folga |
| Superfícies plásticas lisas | Médio | Bom equilíbrio entre aderência e durabilidade |
| Superfícies revestidas delicadas | Suave | Evita marcas ou deformações |
| Peças rígidas pesadas | Médio-duro | Estabilidade sob carga e aceleração |
Para ambientes especiais (calor, óleo, abrasão), a dureza deve ser combinada com a correta material seleção, explicada em
Ventosas de espuma vs. ventosas de borracha: guia de materiais.
Escolher a opção correta material de espuma é tão importante quanto selecionar o diâmetro e a dureza. Cada material se comporta de maneira diferente sob temperatura, umidade, exposição a óleo, abrasão e sensibilidade à marcação.
Este capítulo fornece uma Visão geral do material de alto nível, enquanto a comparação completa — estrutura, desempenho e orientação “se X, escolha Y” — está disponível em
Ventosas de espuma vs. ventosas de borracha: guia de materiais.
4. Noções básicas sobre seleção de materiais
4.1 NR (Borracha Natural)
A espuma NR é o material mais comum e versátil utilizado em ventosas de espuma. Oferece excelente elasticidade, tornando-a adequada para uma ampla gama de aplicações.
Melhor para:
- Embalagem e logística
- Componentes plásticos em geral
- Painéis para marcenaria e móveis
- Superfícies texturizadas, mas não oleosas
- Caixas de papelão de média a alta resistência
Principais vantagens:
✓ Alta elasticidade → forte conformidade
✓ Aderência muito estável em superfícies porosas ou irregulares
✓ Econômico e amplamente disponível
Limitações:
○ Não adequado para exposição a óleo
○ Não recomendado para ambientes com altas temperaturas

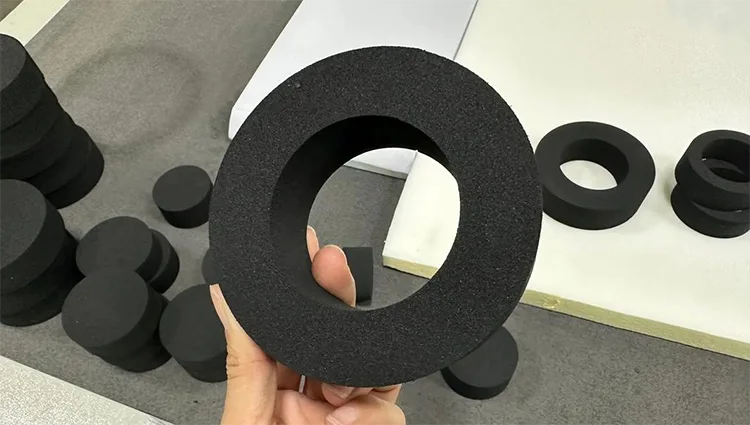

4.2 EPDM
A espuma EPDM é ideal para ambientes expostos à umidade, água ou condições externas.
Melhor para:
- Linhas externas (construção, montagem de painéis solares)
- Operações em ambientes com elevada umidade
- Aplicações com exposição ao ozônio ou aos raios ultravioleta
Principais vantagens:
✓ Excelente resistência às intempéries
✓ Tolerância superior ao ozônio e aos raios UV
✓ Boa elasticidade geral
Limitações:
○ Não tem bom desempenho com óleos ou combustíveis
○ Desempenho de aderência ligeiramente inferior em superfícies muito lisas em comparação com o NR
4.3 NBR (borracha nitrílica)
A espuma NBR é a opção ideal para superfícies oleosas, gordurosas ou contaminadas com lubrificantes, especialmente nos setores automotivo e de usinagem.
Melhor para:
- Peças metálicas automotivas
- Usinagem de componentes com óleo residual
- Peças expostas a lubrificantes ou vapor de combustível
Principais vantagens:
✓ Resistência superior a óleos e graxas
✓ Proporciona uma aderência mais estável em camadas oleosas
✓ Ideal para linhas de manuseio de metais
Limitações:
○ Menor resistência aos raios UV e ao ozônio do que o EPDM
○ Um pouco menos flexível do que o NR
Para uma resolução mais aprofundada de problemas em superfícies oleosas, consulte
Ventosas de espuma para superfícies rugosas e oleosas.
4.4 Silicone
A espuma de silicone é utilizada quando o ambiente assim o exige. tolerância a altas temperaturas ou desempenho sem deixar marcas em superfícies delicadas.
Melhor para:
- Montagem de componentes eletrônicos
- Plásticos de alto brilho ou superfícies revestidas
- Linhas de produção sensíveis à temperatura
- Componentes para alimentos e dispositivos médicos (onde não deixar marcas é importante)
Principais vantagens:
✓ Resistência excepcional ao calor
✓ Excelente desempenho sem deixar marcas
✓ Muito suave e delicado para peças frágeis
Limitações:
○ Não adequado para ambientes oleosos
○ Maior custo dos materiais
Se a principal preocupação é evitar danos superficiais, o silicone é frequentemente a escolha mais confiável.
4,5 PU (Poliuretano)
A espuma PU é a melhor escolha para ambientes de alto desgaste, alta abrasão e ciclo rápido.
Melhor para:
- Manuseio de painéis de MDF e madeira
- Superfícies abrasivas
- Linhas de embalagem de alta velocidade
- Ambientes que exigem durabilidade máxima
Principais vantagens:
✓ Maior vida útil entre os materiais de espuma
✓ Excelente resistência ao rasgo
✓ Boa estabilidade estrutural sob compressão repetida
Limitações:
○ Menos macio que o silicone → não é ideal para superfícies delicadas
○ Conformidade ligeiramente reduzida em formas extremamente irregulares
Para ambientes onde o custo do ciclo de vida a longo prazo é importante, este material combina bem com a lógica de custos explicada em
Vida útil, manutenção e custo das ventosas de espuma.
4.6 Matriz de decisão rápida sobre materiais
Abaixo está uma ferramenta de decisão simples que disponibilizo aos engenheiros para uma seleção rápida:
| Ambiente / Requisitos | Material | Motivo |
|---|---|---|
| Caixas de papelão ásperas ou porosas | NR | Alta elasticidade, melhor capacidade de vedação |
| Exposição ao ar livre / umidade / raios UV | EPDM | Resistente às intempéries, ao ozônio e aos raios UV |
| Peças metálicas oleosas ou gordurosas | NBR | Resistência superior ao óleo |
| Peça delicada ou sujeita a altas temperaturas | Silicone | Não deixa marcas, excelente estabilidade térmica |
| Superfícies abrasivas ou de alto desgaste | PU | Maior durabilidade, resistente a rasgos |
Para comparações estruturais completas e lógica detalhada do tipo “se sua superfície for X, escolha Y”, consulte:
👉 Ventosas de espuma vs. ventosas de borracha: guia de materiais.
Selecionar a ventosa de espuma certa é apenas metade do trabalho — a outra metade é garantir que a sistema de vácuo está configurado corretamente. Os copos de espuma se comportam de maneira muito diferente dos copos de borracha padrão, pois permitem intencionalmente vazamento controlado para se adaptar às irregularidades da superfície.
Isso significa que os sistemas de vácuo devem ser ajustados para fluxo, não apenas o nível de vácuo.
Se você trabalha com superfícies ásperas, porosas, empoeiradas ou oleosas, também pode consultar:
👉 Ventosas de espuma para superfícies rugosas e oleosas
que explica muitas interações entre a superfície e o vácuo com maior profundidade.
5. Combinando o copo com o sistema de vácuo
5.1 Nível de vácuo vs. Taxa de fluxo
Esta é a parte mais mal compreendida da engenharia das ventosas de espuma.
As ventosas de borracha requerem um nível de vácuo elevado, mas um fluxo baixo.
Os copos de espuma requerem um fluxo elevado, mas um nível de vácuo moderado.
Como os copos de espuma se comprimem em irregularidades da superfície e micro-vazios, eles funcionam com microvazamento constante. Esse vazamento deve ser compensado com fluxo de ar, caso contrário, o nível de vácuo nunca aumentará rápido o suficiente para levantar a peça com segurança.
Regras principais:
- Aumentar nível de vácuo não repara vazamentos em superfícies irregulares.
- Aumentar taxa de fluxo faz.
Essa diferença também se reflete em situações de resolução de problemas dentro da
As ventosas de espuma não estão prendendo? Solucione problemas comuns.
Conclusão prática:
✔ Para copos de espuma, escolha um ejetor de alto fluxo ou bomba de vácuo.
✘ Evite sistemas de vácuo profundo e baixo fluxo projetados para ventosas de borracha.
5.2 Tratamento adequado de vazamentos
Os copos de espuma não devem atingir a “perfeição hermética”.”
Eles vedam por compressão e conformidade de textura, não pela formação de uma borda de borracha perfeita.
Isso significa:
- Algumas fugas são normal
- O vazamento é gerenciado, não eliminado
- O desempenho depende se fluxo pode manter a estabilidade do vácuo
Se a sua superfície for extremamente porosa (por exemplo, caixas de papelão ondulado recicladas ou MDF), mesmo um copo de espuma de tamanho adequado pode ter dificuldades, a menos que o sistema de vácuo seja atualizado para uma capacidade de fluxo mais alta — um conceito explicado em detalhes no guia para superfícies rugosas mencionado acima.
5.3 Escolha de filtros e acessórios
Como os copos de espuma podem reter micropartículas de madeira, poeira ou fibras da embalagem, a filtragem é essencial para proteger o seu gerador de vácuo.
Configuração de filtragem recomendada:
- Filtros finos (para pó de madeira, pó de papel)
- Filtros resistentes a óleo (para ambientes automotivos ou de usinagem)
- Caixas de filtro de fácil acesso (para manutenção rápida)
Muitas falhas de vácuo não vêm das ventosas, mas sim de filtros bloqueados, que reduzem o fluxo e fazem com que os copos soltem peças inesperadamente. Este tópico é abordado em mais detalhes na seção de manutenção do
👉 Vida útil, manutenção e custo das ventosas de espuma.
5.4 Compreender os efeitos do coletor e da mangueira
O layout do sistema de vácuo afeta diretamente o tempo de resposta e a estabilidade:
O comprimento da mangueira é importante
- Mangueiras longas diminuem a resposta do aspirador.
- Minimize a distância entre o copo e a fonte de vácuo sempre que possível.
O diâmetro interno é importante
- Mangueiras estreitas restringem o fluxo de ar.
- O diâmetro interno maior melhora a velocidade e a estabilidade — especialmente importante para superfícies porosas.
Equilíbrio do coletor
Em sistemas com várias xícaras:
- Os copos mais próximos da fonte de vácuo geralmente recebem um fluxo mais forte.
- Os copos mais distantes podem receber um fluxo insuficiente → causando quedas
- Use projetos de coletores equilibrados ou restritores de fluxo para equalizar o desempenho.
Isso é especialmente importante ao manusear superfícies grandes, como painéis de móveis, vidro ou embalagens de formatos variados.
Para os engenheiros que estão atualizando de copos de borracha para copos de espuma, a solução de problemas no layout do vácuo é frequentemente o caminho mais rápido para a melhoria.
5.5 Escolhendo o diâmetro correto do copo para estabilidade a vácuo
O diâmetro da ventosa afeta mais do que apenas a força de elevação — ele afeta quanto vazamento o sistema deve compensar.
Regras gerais:
- Copos maiores = mais vazamentos = maior necessidade de fluxo
- Copos menores = menos vazamentos, mas menor estabilidade em superfícies irregulares
Você pode consultar a lógica de dimensionamento no Capítulo 2 ou consultar casos específicos de aplicação em:
👉 Aplicações da ventosa de espuma na indústria
para ver quais setores normalmente exigem sistemas de maior fluxo.
Em ambientes industriais reais, engenheiros e técnicos frequentemente precisam atalhos rápidos e confiáveis para tomar decisões corretas sem realizar cálculos completos. Ao longo dos anos, resumi as regras práticas mais úteis que funcionam consistentemente para ventosas de espuma em linhas de embalagem, sistemas de rotulagem, operações de marcenaria, montagem de eletrônicos e muito mais.
Essas regras não substituem a engenharia detalhada, mas evitam 90% dos erros comuns que levam a quedas, vedação inadequada ou desgaste excessivo.
6. Regras práticas de engenharia para decisões rápidas
6.1 Regra de sobredimensionamento 20% (seleção do diâmetro)
Ao trabalhar com superfícies irregulares, porosas ou inconsistentes, a abordagem mais segura é:
Escolha sempre um diâmetro de ventosa pelo menos 20% maior do que os cálculos padrão para superfícies lisas.
Por que isso funciona:
- Os copos de espuma dependem da compressão e da conformidade, não de uma vedação perfeita.
- Os materiais ásperos ou porosos criam mais microvazamentos.
- O oversizing compensa o vazamento e garante a formação estável do vácuo.
Esta regra é especialmente eficaz em caixas de papelão ondulado, embalagens recicladas, madeira MDF e plásticos texturizados — aplicações abordadas em detalhes em
👉 Aplicações da ventosa de espuma na indústria.
6.2 A regra “Dureza versus Marcação”
Um princípio muito simples, mas poderoso:
Quanto mais macia for a superfície do produto, mais macia deve ser a espuma.
Use esta regra ao lidar com:
- Plásticos brilhantes
- Caixas metálicas pintadas
- Eletrônicos
- Superfícies revestidas ou impressas
- Vidro decorativo
Alternativas de espuma rígida ou borracha podem deixar marcas visíveis, amassados ou deformações na superfície.
Se os seus copos atuais estão causando marcas ou arranhões, consulte:
👉 As ventosas de espuma não estão prendendo? Solucione problemas comuns
para sugestões de ajustes.
6.3 A regra da espessura da espuma
A espessura da espuma reforça o desempenho da vedação, especialmente em superfícies irregulares.
Use esta orientação:
- Espuma fina (2–3 mm): manipulação precisa em peças lisas e rígidas
- Espuma média (4–6 mm): uso geral, melhor estabilidade geral
- Espuma espessa (7–10 mm): essencial para caixas de papelão ásperas, madeira, materiais porosos
Uma abordagem heurística simples:
Superfícies mais irregulares ou ásperas = camada de espuma mais espessa.
Essa escolha torna-se crítica ao lidar com madeira empoeirada, MDF ou embalagens com textura profunda — tópicos explorados mais detalhadamente em
👉 Ventosas de espuma para superfícies rugosas e oleosas.
6.4 A regra do fluxo de vácuo
Outro princípio que melhora drasticamente as taxas de sucesso:
Se aumentar o tamanho do copo não resolver o problema de vazamento, aumente o fluxo de vácuo, não o nível de vácuo.
Os copos de espuma funcionam com vazamento controlado, o que significa que prosperam com:
- Alto fluxo de ar
- Nível de vácuo moderado
Tentar reparar uma superfície porosa simplesmente aumentando a pressão de vácuo quase nunca funciona. A solução é aumentar o fluxo de ar através de um ejetor ou bomba de alto fluxo.
Esta regra é especialmente útil ao atualizar de ventosas de borracha para ventosas de espuma.
Para uma otimização aprofundada do sistema de vácuo, consulte o Capítulo 5 ou veja casos específicos de superfícies em:
👉 Ventosas de espuma para superfícies rugosas e oleosas.
6.5 A regra do material versus o ambiente
Esta regra rápida evita 70% de falhas relacionadas com o material:
- Óleo presente → Espuma NBR
- Alto calor → Espuma de silicone
- Exterior / UV / umidade → Espuma EPDM
- Superfícies abrasivas → Espuma de PU
- Superfícies de embalagem em geral → Espuma NR
Você pode encontrar a estrutura completa para a tomada de decisões sobre materiais em:
👉 Ventosas de espuma vs. ventosas de borracha: guia de materiais.
6.6 A regra de prevenção de manutenção
Uma diretriz operacional simples e eficaz:
Se a resposta do aspirador estiver ficando mais lenta, verifique os filtros, o comprimento da mangueira e o desgaste da espuma antes de ajustar as configurações do aspirador.
A maior parte da ineficiência do aspirador vem de filtros entupidos ou espuma deteriorada — não da potência do aspirador.
Para otimizar o ciclo de vida e os custos de manutenção, consulte:
👉 Vida útil, manutenção e custo das ventosas de espuma.
A teoria é importante, mas exemplos reais de seleção tornam o processo de tomada de decisão muito mais claro.
Neste capítulo, apresentarei quatro cenários práticos de diferentes setores. Cada exemplo mostra como eu analiso:
- Tipo de superfície
- Carga e aceleração
- Diâmetro do copo
- Espessura da espuma
- Dureza/densidade
- Seleção de materiais
- Considerações sobre o sistema de vácuo
Esses exemplos refletem as perguntas mais comuns que os engenheiros fazem ao escolher ventosas de espuma para automação de embalagens, montagem de eletrônicos, manuseio de painéis de madeira e linhas de etiquetagem.
7. Exemplos de cenários de seleção
7.1 Linha de embalagem para comércio eletrônico (caixas de papelão ásperas e porosas)
Cenário
Um robô pick-and-place manuseia uma variedade de caixas de papelão ondulado em alta velocidade.
As superfícies variam: caixas recicladas, caixas kraft, papelão multicamadas.
A altura e a rigidez também diferem, causando instabilidade do vácuo com ventosas de borracha.
Considerações de engenharia
- A superfície é poroso + áspero → a espuma deve compensar as micro-lacunas
- Alterações de carga com o tamanho da caixa
- A aceleração rápida requer maior estabilidade
- Pó e fibras de papel podem contaminar o sistema
Seleção recomendada
- Diâmetro: Pelo menos 10% acima do tamanho normal 20% para compensar o vazamento
- Espessura da espuma: Médio a espesso (4–8 mm)
- Dureza: Médio-macio para adaptabilidade à rugosidade
- Material: Espuma NR (melhor elasticidade para caixas de papelão)
- Vácuo: Ejetor ou bomba de alto fluxo
- Complementos: Filtro fino para proteger o gerador de vácuo
Por que isso funciona
O alto fluxo + espuma adaptável garante uma elevação consistente em superfícies de embalagem irregulares.
Para uma análise mais aprofundada, consulte:
👉 Ventosas de espuma para superfícies rugosas e oleosas.
7.2 Montagem de componentes eletrônicos delicados (caixas de plástico brilhante)
Cenário
Linha automatizada para o manuseio de capas brilhantes para smartphones ou produtos eletrônicos de consumo.
A superfície é sensível a marcas, arranhões ou deformações.
Considerações de engenharia
- A superfície é extremamente lisa, delicada e suscetível a arranhões.
- O peso é baixo (50–300 g)
- É necessário um alinhamento preciso
- O desempenho sem deixar marcas é obrigatório
Seleção recomendada
- Diâmetro: Pequeno a médio para controle preciso
- Espessura da espuma: Fino a médio (2–4 mm)
- Dureza: Ultra-macio para risco zero de marcas
- Material: Espuma de silicone (não deixa marcas, resistente ao calor)
- Vácuo: Vácuo moderado, fluxo controlado
- Complementos: Filtros adequados para salas limpas, se necessário
Por que isso funciona
O silicone macio adapta-se suavemente e elimina danos superficiais.
Orientação sobre materiais disponível aqui:
👉 Ventosas de espuma vs. ventosas de borracha: guia de materiais.
7.3 Transferência de painéis de madeira (MDF/aglomerado)
Cenário
Um sistema do tipo pórtico manuseia painéis de MDF, compensado ou aglomerado.
As superfícies são empoeiradas, porosas e, por vezes, ligeiramente arqueadas.
Considerações de engenharia
- A alta porosidade aumenta o vazamento de ar
- A poeira na superfície reduz a eficiência da vedação
- A espuma deve lidar com a curvatura local e a irregularidade da superfície plana
- Maior desgaste devido a bordas abrasivas
Seleção recomendada
- Diâmetro: Grande para estabilidade em materiais laminados
- Espessura da espuma: Médio a espesso (5–8 mm)
- Dureza: Dureza média (equilíbrio entre aderência e durabilidade)
- Material: Espuma de PU (resistente ao desgaste)
- Vácuo: O sistema de alto fluxo é obrigatório.
- Complementos: Filtros de pó de alta capacidade
Por que isso funciona
A espuma de PU oferece maior durabilidade em condições de poeira abrasiva, enquanto o aumento do fluxo estabiliza a resposta do vácuo.
Considerações sobre o ciclo de vida abordadas em:
👉 Vida útil, manutenção e custo das ventosas de espuma.
8. Lista de verificação para seleção
Superfície e aplicação
□ Qual é o tipo de superfície?
• Suave
• Áspero
• Poroso
• Empoeirado
• Oleoso
• Delicado/sensível a arranhões
□ A superfície é consistente ou altamente variável?
□ Existe curvatura ou variação de altura?
(Para obter ajuda na análise de superfícies difíceis, consulte
👉 Ventosas de espuma para superfícies rugosas e oleosas.)
Requisitos de carga e movimento
□ Peso do objeto (kg)
□ Aceleração/velocidade do robô
Fator de segurança necessário (2×–4×)
□ É necessária precisão de posicionamento?
Diâmetro do copo
□ Diâmetro da base a partir do cálculo do peso
Aplique a regra de sobredimensionamento 20% para superfícies rugosas ou porosas.
Verifique a estabilidade durante a aceleração.
(Para exemplos de dimensionamento específicos para cada aplicação, consulte
👉 Aplicações da ventosa de espuma na indústria.)
Dureza/densidade da espuma
□ Suave — superfícies delicadas ou altamente texturizadas
□ Médio — uso geral, melhor equilíbrio
□ Duro — peças rígidas que exigem estabilidade
□ A dureza pode causar marcas?
(Se sim → use espuma mais macia ou silicone.)
Espessura da espuma
□ Fino (2–3 mm) — peças lisas e rígidas
□ Médio (4–6 mm) — superfícies gerais
□ Espesso (7–10 mm) — superfícies ásperas ou porosas
Seleção de materiais
□ NR — embalagem geral, alta conformidade
□ EPDM — ambientes externos/úmidos
□ NBR — peças oleosas ou lubrificadas
□ Silicone — delicado, não deixa marcas, alta resistência ao calor
□ PU — ambientes abrasivos e de alto desgaste
(Comparação completa dos materiais aqui:
👉 Ventosas de espuma vs. ventosas de borracha: guia de materiais.)
Sistema de vácuo compatível
Gerador de vácuo de alto fluxo (preferível para copos de espuma)
□ Fluxo de ar adequado para vazamentos
□ Comprimento e diâmetro interno corretos da mangueira
□ Manifold balanceado para sistemas com vários copos
□ Filtros instalados?
• Filtro de poeira
• Filtro de névoa de óleo
• Filtro fino para equipamentos eletrônicos
Manutenção e ciclo de vida
□ Inspecione as bordas, o desgaste da espuma e a deformação por compressão.
□ Verifique os filtros regularmente
Avalie a vida útil do copo em diferentes materiais.
Acompanhe o tempo de resposta e o fluxo do vácuo.
(Para otimização de custos e ciclo de vida →
👉 Vida útil, manutenção e custo das ventosas de espuma.)
Validação final
□ Teste a estabilidade da escolha
□ Velocidade de liberação do teste
Verifique o comportamento da marcação
Valide o desempenho na velocidade máxima da máquina.
Confirme a consistência da aderência em superfícies mistas.
Neste ponto, você deve ter uma compreensão clara e estruturada de como escolher as ventosas de espuma certas — seja sua prioridade o desempenho de vedação, a estabilidade, o manuseio sem deixar marcas, a longa vida útil ou a compatibilidade com superfícies desafiadoras, como caixas de papelão ásperas, MDF, peças metálicas oleosas ou eletrônicos delicados.
Pronto para soluções personalizadas?
Se o seu equipamento de automação ou aplicação OEM requer:
- Um diâmetro ou espessura especial da xícara
- Geometria não padrão (retangular, contornada, multicamadas)
- Dureza ou densidade personalizada
- Materiais personalizados (antiestáticos, resistentes a altas temperaturas, resistentes a óleo, etc.)
- Integração com seu EOAT ou sistema de montagem
- Um parceiro de fornecimento consistente e de longo prazo
Fornecemos desenhos 2D/3D, prototipagem, verificação de engenharia e produção em massa estável.
Para solicitar um orçamento ou iniciar uma discussão técnica, você pode visitar nossa página de produtos:
➡️ Ventosas de espuma personalizadas
https://www.kinsoe.com/product/custom-foam-suction-cups/
Quer você precise de tamanhos padrão ou personalização total, podemos ajudá-lo a projetar a solução de ventosas de espuma mais confiável e econômica para sua linha de automação.
