Anéis em V vs Anéis em X: Diferenças, aplicações e equívocos comuns esclarecidos

I. Introdução

Os anéis de vedação podem parecer componentes menores, mas, na realidade, são essenciais para a eficiência e a confiabilidade das máquinas em todos os setores. Desde os eixos rotativos dos motores elétricos até os pistões hidráulicos dos equipamentos de construção, os anéis de vedação são os guardiões silenciosos que evitam vazamentos, contaminação e falhas mecânicas. Apesar de sua importância, muitos profissionais - especialmente aqueles que não fazem parte do setor de vedação - têm dificuldade em diferenciar os tipos de vedações e seus casos de uso apropriados.

Já vi em primeira mão como a falta de entendimento sobre os tipos de anéis de vedação pode levar a falhas no sistema, desgaste excessivo ou até mesmo vazamentos perigosos. E em minhas conversas diárias com designers de produtos, compradores e engenheiros, dois termos aparecem constantemente: Anéis em V e Anéis em X. Esses anéis têm finalidades muito diferentes, mas muitas vezes são confundidos um com o outro ou escolhidos incorretamente com base em suposições e não em princípios de engenharia.

Portanto, neste artigo, quero fazer duas coisas: primeiroexplicar claramente o que são anéis em V e anéis em X, incluindo sua estrutura, função e aplicações; e segundo, debunk several common myths that float around in forums, product catalogs, and even procurement discussions.

Aqui está uma comparação detalhada e sem complicações, baseada em engenharia real, e não em marketing. Vamos nos aprofundar no assunto.

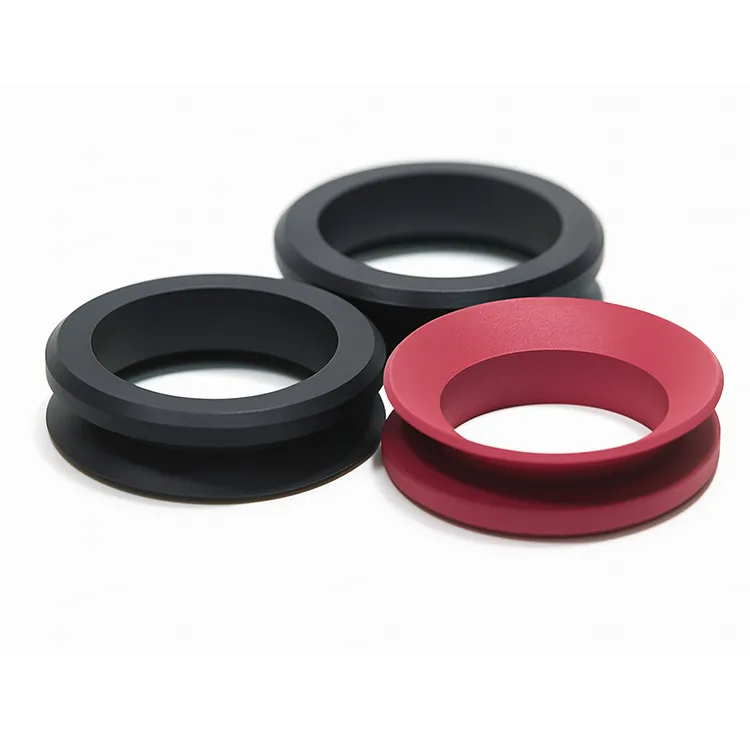

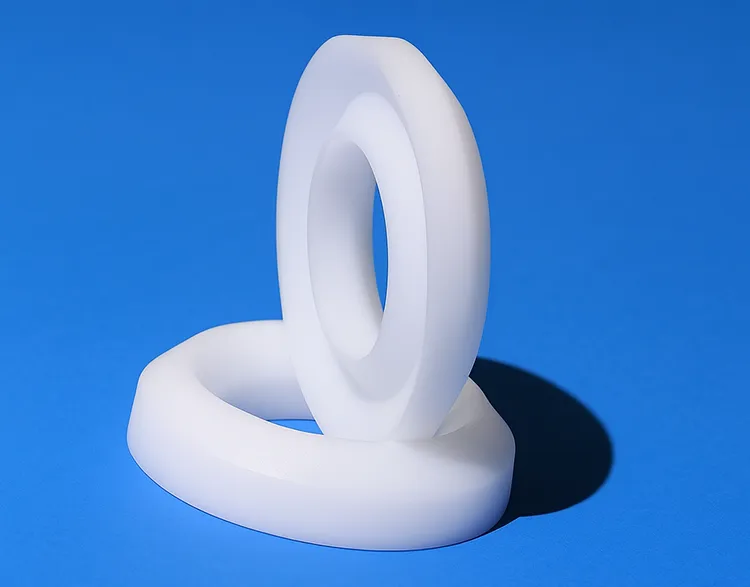

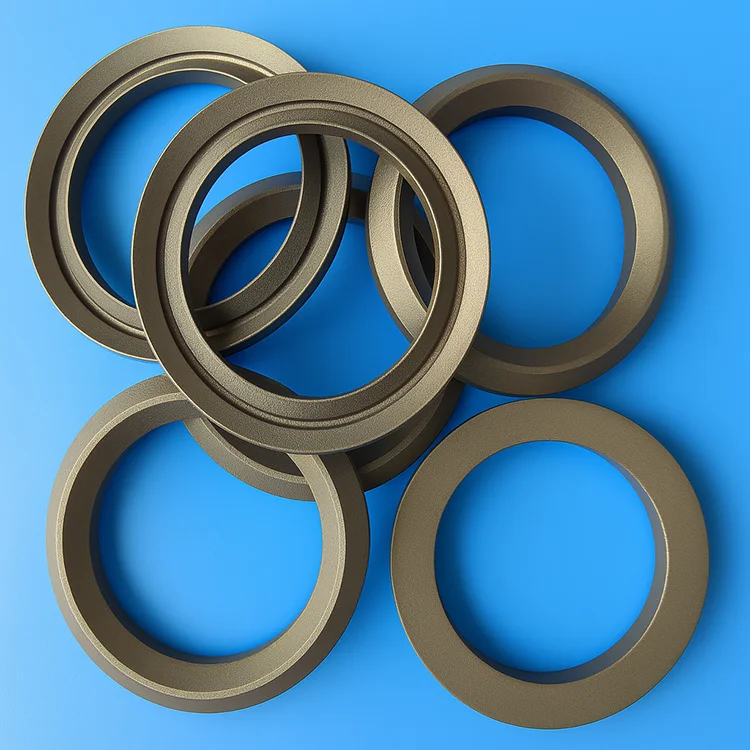

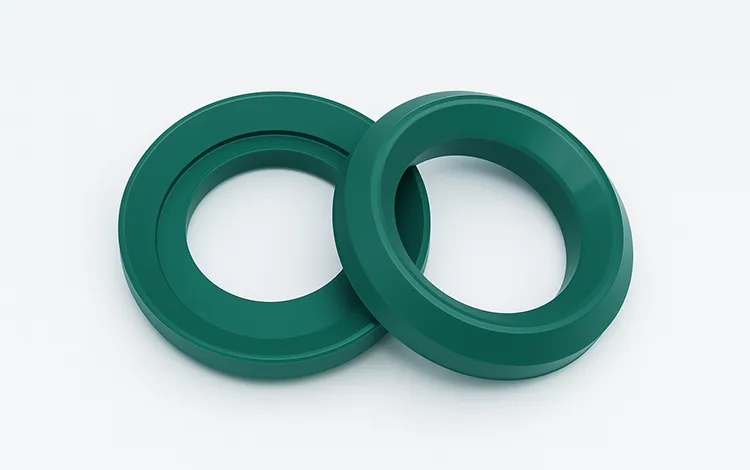

II. O que é um V-Ring?

2.1 Estrutura e geometria

A Anel em V é um tipo exclusivo de vedação axial de eixo feito inteiramente de borracha elastomérica. Seu design é definido por uma seção transversal distinta em forma de "V" que permite que ele se flexione e se adapte durante a rotação. Diferentemente das vedações radiais que exigem um alojamento ou ranhura, o anel em V é montado diretamente no eixoO sistema é ajustado em um ponto de contato, onde se estica levemente para se ajustar confortavelmente. Esse ajuste de autotensionamento garante o alinhamento e a retenção sem a necessidade de ferragens adicionais.

Como não requer um prensa-cabos ou ranhura, o anel em V é especialmente adequado para aplicações em que há restrições de espaço. Seu peso leve e perfil simples também contribuem para a facilidade de instalação, mesmo em cenários de retrofit.

2.2 Mecanismo de vedação

O desempenho do V-ring depende de sua ação de vedação axial. Uma vez instalado, o anel em V gira com o eixo enquanto seu lábio de vedação flexível entra em contato leve com uma superfície estacionária - normalmente uma face de rolamento, arruela ou flange. Isso cria uma barreira que:

• Bloqueia contaminantes como poeira, sujeira, borrifos de água e respingos de produtos químicos.
• Evita a entrada externae não vazamento interno.
• Compensa os desalinhamentos do eixo e pequenas imperfeições superficiais devido à sua flexibilidade.

É importante observar que os anéis em V não foram projetados para vedar fluidos sob pressão. Sua principal missão é exclusãoo que os torna ideais para proteção, mas inadequados para sistemas de alta pressão.

2.3 Aplicativos comuns

Os anéis em V são amplamente utilizados em equipamentos rotativos, especialmente quando as condições secas e a vedação ambiental são essenciais. As aplicações típicas incluem:

• Eixos de motores elétricos - para proteger os rolamentos contra poeira ou respingos.
• Rolamentos e caixas - como uma vedação protetora contra o desgaste ambiental.
• Caixas de engrenagens e bombas industriais - onde a vedação da pressão interna não é necessária, mas a exclusão de contaminantes externos é.

Devido à sua simplicidade e durabilidade, os anéis em V costumam ser a solução ideal para ambientes industriais de serviço prolongadoespecialmente em processamento de alimentos, embalagens, agricultura e manufatura em geral.

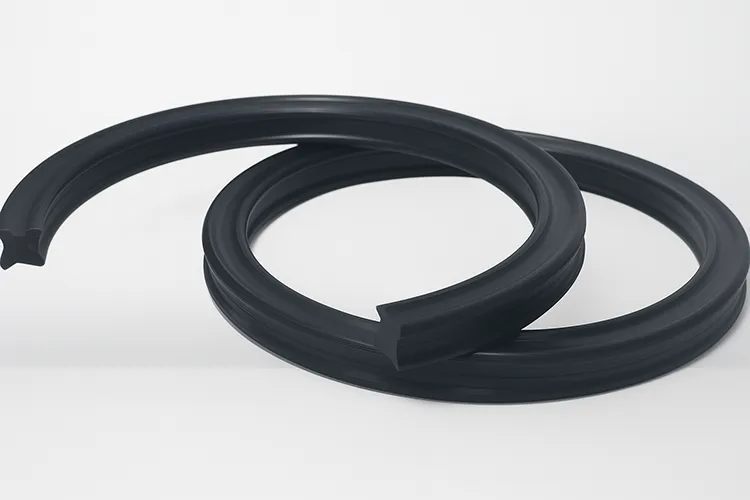

III. O que é um X-Ring?

3.1 Estrutura e geometria

Um Anel Xtambém conhecido como anel quádruploO X-rings, um elemento de vedação de alto desempenho projetado com uma seção transversal de quatro lóbulos que se assemelha a um "X" ou a uma folha de trevo quando visto de perfil. Ao contrário dos O-rings tradicionais, que têm seção transversal circular, os X-rings oferecem duas linhas de contato de vedação por superfícieaumentando a eficiência e a estabilidade da vedação.

A beleza do X-ring está em sua versatilidade. Ele se encaixa nas mesmas ranhuras usadas para os anéis de vedação, permitindo atualizações fáceis sem a necessidade de reprojetar todo o conjunto. O formato lobulado também elimina a tendência dos anéis O-ring de se torcerem durante a instalação ou operação - uma causa comum de falha na vedação conhecida como "falha em espiral" ou "rolamento".

3.2 Mecanismo de vedação

O que diferencia os X-rings é sua ação de vedação duplaque funciona tanto em condições estáticas quanto dinâmicas:

• Em aplicativos estáticosEm um sistema de vedação com flanges de face a face, por exemplo, a estrutura lobulada oferece mais área de superfície de vedação, resultando em vedações mais apertadas e confiáveis com menos força de compressão.
• Em aplicativos dinâmicos (como movimento alternativo ou rotativo), o X-ring oferece menor atrito e maior resistência ao desgastegraças à melhor retenção de lubrificação entre os lóbulos.

Além disso, o formato garante distribuição uniforme de tensõesreduzindo o conjunto de compressão e melhorando o desempenho a longo prazo, especialmente em condições de pressão ou temperatura flutuantes.

3.3 Aplicativos comuns

Os X-rings são ideais quando um O-ring padrão simplesmente não é suficiente. Eles são frequentemente usados em:

• Cilindros e válvulas hidráulicas - onde a pressão do fluido está presente e o movimento é frequente.
• Sistemas pneumáticos - para melhor vedação em sistemas de ar comprimido com pressão baixa a média.
• Eixos rotativos de média pressão - como em bombas ou atuadores, onde a vedação dinâmica é fundamental e o risco de torção ou extrusão deve ser minimizado.

Para os engenheiros que buscam um equilíbrio entre a confiabilidade da vedação e o desempenho do atrito, o X-ring costuma ser a opção preferida em relação aos O-rings tradicionais.

IV. Principais diferenças entre anéis em V e anéis em X

Para facilitar o processo de tomada de decisão, apresentamos aqui uma comparação clara, lado a lado, das principais características que diferenciam os anéis em V dos anéis em X. Essa tabela serve como uma referência rápida, seja você um comprador que deseja especificar vedações para o seu produto ou um projetista que está avaliando os requisitos do sistema.

Principais conclusões:

• Anéis em V são melhores para proteção externaespecialmente quando há sem pressão de fluido e espaço mínimo de design para uma ranhura.
• Anéis em X oferta vedação superior em aplicações de pressãoespecialmente quando a integridade do fluido ou o movimento está envolvido.

A aplicação incorreta é cara-O uso de um anel em V onde a vedação de pressão é necessária pode resultar em vazamento imediato. Por outro lado, a especificação excessiva de um X-ring para uma vedação contra poeira de baixa pressão pode aumentar desnecessariamente os custos e a complexidade.

V. Comparação de aplicativos

Entender quando usar um V-ring em vez de um X-ring pode economizar tempo, dinheiro e dores de cabeça mecânicas. Veja a seguir um detalhamento dos cenários práticos em que cada tipo de vedação se sobressai.

5.1 Quando escolher um V-Ring

Você deve optar por um Anel em V nas seguintes situações:

• Exclusão ambiental: Quando a principal preocupação de seu sistema é manter contaminantes como poeira, sujeira ou umidade fora de um rolamento ou alojamento. Os anéis em V são excelentes em ambientes com poeira ou propensos a respingos.
• Não há ranhura disponível: Se o projeto não tem espaço ou estrutura para usinar uma ranhura-por exemplo, em um eixo rotativo - os anéis em V podem ser montados diretamente sem hardware especial.
• Baixa pressão, alta rotação: Ideal para sistemas como motores ou transportadoresem que o eixo gira em alta velocidade, mas não envolve a pressão do fluido.
• Projetos sensíveis ao custo: Com seu design simples e fácil instalação, os anéis em V geralmente são mais econômicos para proteção básica.

Exemplo real: Certa vez, ajudei um cliente a substituir vedações de lábio defeituosas em uma caixa de engrenagens de uma máquina têxtil por anéis em V. O resultado? Vida útil mais longa e nenhuma entrada de poeira - tudo isso sem reprojetar a carcaça.

5.2 Quando escolher um X-Ring

Escolha um Anel X se o seu sistema exigir vedação de fluido confiável e durável, especialmente sob movimento:

• Vedação de pressão de fluido: Se for óleo hidráulico, água ou ar, os anéis X podem suportar faixas de pressão moderadas (mais alto do que os anéis em V, embora não tão alto quanto os selos com suporte de metal).
• Substituição de anéis O-Ring: Nos sistemas em que os anéis O-ring padrão se torcem ou se desgastam prematuramente, os anéis X-ring oferecem vedação superior com menos atrito e desgaste.
• Movimento rotativo ou recíproco: Os anéis X são mais adequados para aplicativos dinâmicosonde poderia ocorrer falha de rolamento ou espiral.
• Quando o tempo de inatividade é caro: Em setores como processamento de alimentos, transferência de produtos químicos ou robóticaQuando a falha frequente da vedação significa a interrupção da produção, os anéis X-rings oferecem a solução ideal para o problema. confiabilidade com a qual você pode contar.

Dica profissional: Se você já tem uma ranhura de O-ring e precisa de um desempenho melhor sem precisar reprojetar, a troca para um X-ring é uma atualização imediata.

VI. Equívocos comuns no mercado

Apesar de seu uso generalizado, tanto os anéis em V quanto os anéis em X são frequentemente mal compreendidos. Essas concepções errôneas podem levar a uma seleção inadequada, falhas de desempenho e custos desnecessários. Deixe-me orientá-lo sobre os mais comuns que encontrei em projetos reais e discussões com clientes.

6.1 Confusão entre classificações de pressão

Mito: "Os anéis em V podem suportar a pressão do fluido, assim como os anéis em O ou em X."

Realidade: Os anéis em V são não são vedações de pressão. Seu design é para somente exclusão-Eles bloqueiam poeira, respingos e detritos ambientais. Alguns catálogos ou fóruns afirmam erroneamente que eles podem ser usados em sistemas hidráulicos, o que pode levar a vazamentos catastróficos.

Esclarecimento: O lábio do anel em V é muito flexível e raso para reter fluidos pressurizados. Sempre verifique os requisitos de pressão antes de especificar qualquer vedação axial.

6.2 Mitos sobre a resistência ao desgaste

Mito: "Os anéis em V duram mais do que os anéis em X porque têm menos atrito."

Realidade: Embora seja verdade que os anéis em V produzem atrito muito baixoIsso não equivale a maior resistência ao desgaste-especialmente em cargas dinâmicas ou mídia agressiva. Os anéis em X, com suas linhas de vedação dupla e melhor distribuição de tensão, geralmente duram mais que os anéis em V em ambientes com muitos fluidos ou movimentos.

Principais percepções: A durabilidade depende de contexto do aplicativoe não apenas o material ou a forma.

6.3 Confusão de nomenclatura

Mito: "Anéis em V" são o mesmo que "correntes com perfil em V" ou "vedações com ranhura em V".

Realidade: Os catálogos on-line, especialmente aqueles que usam tradução automática ou não têm editores técnicos, geralmente Anéis de vedação com etiqueta incorreta. Já vi compradores encomendarem erroneamente anéis em V quando, na verdade, precisavam de um O-ring em forma de V ou de um guia de corrente com perfil em V.

Dica: Sempre verificar desenhos dimensionais ou diagramas de seção transversale não apenas nomes.

6.4 Declarações de eficiência enganosas

Mito: "Os X-rings reduzem o atrito em 50% em comparação com os O-rings."

Realidade: Enquanto os anéis X reduzem o atrito dinâmicoo ganho real de eficiência depende de material, lubrificação, tipo de movimento e acabamento da superfície. As alegações de porcentagens específicas de redução de atrito são frequentemente exagerado ou puramente teórico.

Melhores práticas: Use dados testados em laboratório ou consulte o fornecedor da vedação com base no perfil real de carga e movimento de seu sistema.

6.5 Mal-entendidos sobre manutenção

Mito: "Os anéis em X não requerem manutenção - são uma solução do tipo "coloque e esqueça".

Realidade: Como todas as vedações de borracha, os X-rings são sujeito a desgaste, degradação química e conjunto de compressão. Presumir que eles não precisam de manutenção pode levar a vazamentos inesperados ou ao endurecimento da vedação com o tempo.

O que eu recomendo: Para sistemas de alto valor, programe inspeções e limpezas regularesespecialmente se o meio for abrasivo ou se as temperaturas de operação flutuarem.

VII. Dicas de especialistas para a seleção de selos

Escolher entre um anel em V e um anel em X não se trata apenas de escolher um formato - trata-se de entender os demandas reais de seu aplicativo. Ao longo dos anos, ajudei clientes de setores que vão desde o processamento químico até a robótica de precisão, e esta é a estrutura à qual sempre volto ao aconselhar sobre a seleção de vedações:

1. Direção da vedação: Axial vs. Radial

• Anéis em V fornecer vedação axial-O lábio pressiona contra um rosto parado.
• Anéis em X oferta vedação radial e axialgraças ao seu design com vários lóbulos.

Pergunte a si mesmo: A vedação está agindo contra uma face (axial) ou dentro de uma ranhura (radial)?

2. Compatibilidade de pressão e mídia

• Se sua aplicação envolver pressão do fluidoespecialmente acima de 5 bar, inclina-se para Anéis em X.
• Se for seco, de baixa pressão, ou se você precisar apenas manter a poeira ou respingos afastados, Anéis em V são suficientes.
• Avalie também a compatibilidade química: FKM (Viton) resiste a produtos químicos agressivos, enquanto EPDM resiste ao vapor, mas não a óleos.

3. Restrições de instalação

• Não tem groove? Use um Anel em V-Ele é instalado diretamente no eixo.
• Tem uma gaxeta usinada? Use um Anel Xespecialmente se estiver atualizando a partir de um O-ring.
• Espaços apertados? Anéis em X podem se encaixar nas ranhuras padrão do anel O-ring, economizando espaço no projeto.

4. Condições ambientais

• Extremos de temperatura: Use variantes de silicone ou FKM de qualquer tipo de vedação.
• Ambientes úmidos ou com poeira: Os anéis em V são excelentes na proteção de rolamentos e eixos.
• Movimento dinâmico: Os X-rings lidam melhor com movimentos alternativos e rotativos do que os V-rings e os O-rings.

"A vedação errada no lugar certo continuará falhando. A vedação certa no ambiente errado também não durará muito. É tudo uma questão de combinação."
- Conselho que dou a todos os engenheiros de projeto com quem trabalho

Dica de bônus: Não negligencie as ferramentas de instalação. A instalação correta de uma vedação - especialmente anéis em X - usando chanfros e lubrificação pode dobrar sua vida útil.

VIII. Conclusão

Quando se trata de anéis de vedação, as diferenças entre Anéis em V e Anéis em X vão muito além da forma. Elas são projetados para funções distintas-Anéis em V para proteção externa e exclusão de contaminantese anéis em X para vedação dinâmica de fluidos e contenção de pressão.

Para recapitular:

• Anéis em V são perfeitos para ambientes simples e sem ranhuras, onde a poeira e os respingos precisam ser mantidos afastados.
• Anéis em X são ideais para vedação sob pressão, especialmente quando há movimento envolvido e você deseja melhorar o desempenho do anel O-ring padrão.

A compreensão dessas diferenças pode afetar drasticamente desempenho do sistema, custos de manutenção e vida útil do equipamento. Já vi empresas reduzirem as falhas relacionadas a vazamentos em 80% simplesmente trocando os anéis em V mal utilizados por anéis em X devidamente especificados.

Seja na aquisição de componentes, no projeto de um sistema ou na solução de problemas de vazamentos, sempre baseie sua seleção de vedações em função, ambiente e exigências de pressão - não apenas semelhança visual ou conveniência de catálogo.

Em resumo: O selo certo, escolhido corretamente, é um investimento, não uma despesa.

IX. Perguntas frequentes

Aqui estão algumas das perguntas mais frequentes que recebo de engenheiros, compradores e até mesmo de designers experientes quando se trata de anéis em V e anéis em X:

1. Posso usar um V-ring em vez de um X-ring?

Não - esses dois não são intercambiáveis.
Os anéis em V são projetados para vedação de face axial e são mais bem utilizados para exclusão de contaminantes. Os anéis X, por outro lado, são vedações radiais com classificação de pressão capaz de lidar com vedação de fluidos em sistemas dinâmicos ou estáticos. O uso de um anel em V onde a vedação de fluido é necessária quase certamente causará vazamentos.

2. Os X-rings se encaixam nas ranhuras padrão do O-ring?

Sim, eles têm.
Uma das principais vantagens dos X-rings é que eles são Substituições de O-ringsO sistema de vedação de borracha de alta qualidade, que se encaixa nas mesmas dimensões de ranhura e oferece melhor desempenho de vedação, menor atrito e resistência à torção durante o movimento.

3. Que materiais estão disponíveis para cada um deles?

Tanto os anéis em V quanto os anéis em X são fornecidos em uma variedade de materiais, dependendo dos requisitos de mídia e temperatura:

Dica profissional: Para aplicações alimentícias, farmacêuticas ou médicas, sempre solicite Silicone ou EPDM de grau FDA selos com rastreabilidade certificada.

X. Referências e recursos

Para garantir que este artigo esteja fundamentado nos padrões do setor e em conhecimentos técnicos atualizados, mencionei as seguintes fontes autorizadas e referências técnicas:

Padrões do setor

• ISO 6194 - Vedações do tipo lábio para eixos rotativos: Definições, dimensões nominais e tolerâncias
• ISO 3601 - Sistemas de energia de fluidos: O-rings, dimensões e tolerâncias
• DIN 3760/3761 - Padrões alemães para vedações radiais de eixo
• SAE AS568 - Padrão de tamanho aeroespacial para anéis O-ring e projeto de ranhura compatível

Recursos técnicos

• Guia de projeto de vedação da Parker Hannifin
• Trelleborg Sealing Solutions: "Manual de Tecnologia de Vedação"
• Catálogos de produtos da Freudenberg Sealing Technologies
• Manual de Engenharia da SKF - Tecnologia de vedação de eixos
• Calculadoras de engenharia e design: www.efunda.com
