Was sind Gummibälge? Verwendungen, Materialien und häufige Fehler

1. Einleitung: Warum Gummibälge im Industriedesign wichtig sind

Als ich anfing, mit Gummibälgen zu arbeiten, war ich überrascht, dass ein so einfach aussehendes Bauteil eine so entscheidende Rolle in industriellen Systemen spielen kann. Auf den ersten Blick sehen Gummifaltenbälge vielleicht nicht mehr als flexible Schläuche aus - tatsächlich aber sind sie für die Langlebigkeit und Zuverlässigkeit von HLK-Kanälen bis hin zur Präzisionsrobotertechnik unerlässlich.

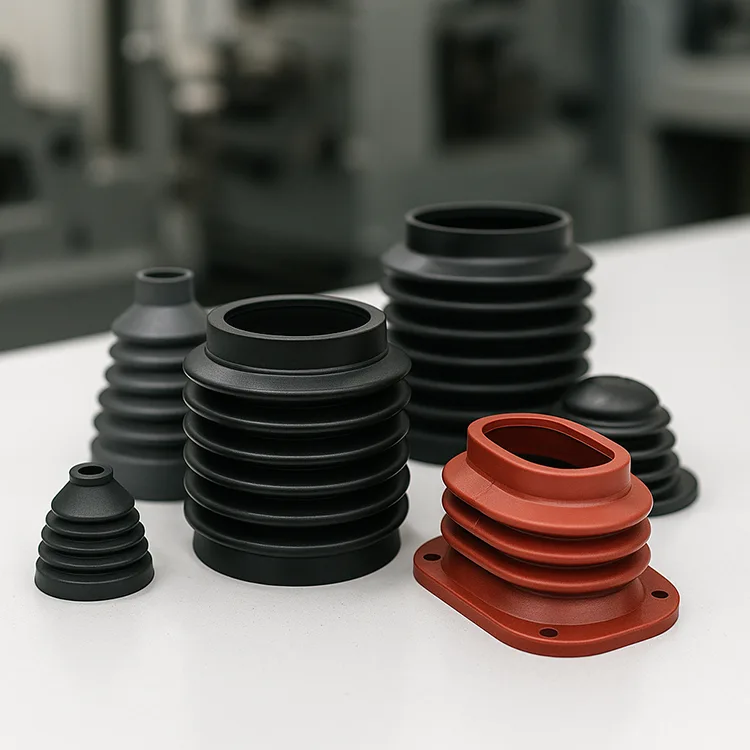

Gummibälge sind flexible, gewellte Bauteile, die sich bei Bewegung oder Druck ausdehnen, zusammendrücken und verdrehen können. Ihre Hauptaufgabe? Sie isolieren Schwingungen, dämpfen mechanische Bewegungen und dichten Staub, Wasser, Öl oder Chemikalien ab. Ohne Faltenbälge würden Maschinen aufgrund von Spannungen, Ausrichtungsfehlern oder Verunreinigungen häufiger ausfallen.

Die Schönheit von Gummibälgen liegt in ihrer Vielseitigkeit. Ganz gleich, ob ein HLK-Bauunternehmer flexible Rohrverbindungen benötigt oder ein OEM-Ingenieur eine empfindliche Kolbenstange schützen möchte, Faltenbälge bieten eine kompakte, kostengünstige Lösung. Deshalb werden sie von einer Vielzahl von Fachleuten verwendet - von OEM-Produktdesignern, HLK-Systemintegratoren, Geräteherstellern und sogar Medizintechnikern.

In diesem Artikel erkläre ich Ihnen, was Gummibälge genau sind, wo sie eingesetzt werden, wie Sie das richtige Material auswählen und welche Fallstricke Sie vermeiden sollten. Schauen wir uns zunächst einmal genauer an, wie sie aufgebaut sind und warum sie so gut funktionieren.

2. Was sind Gummibälge?

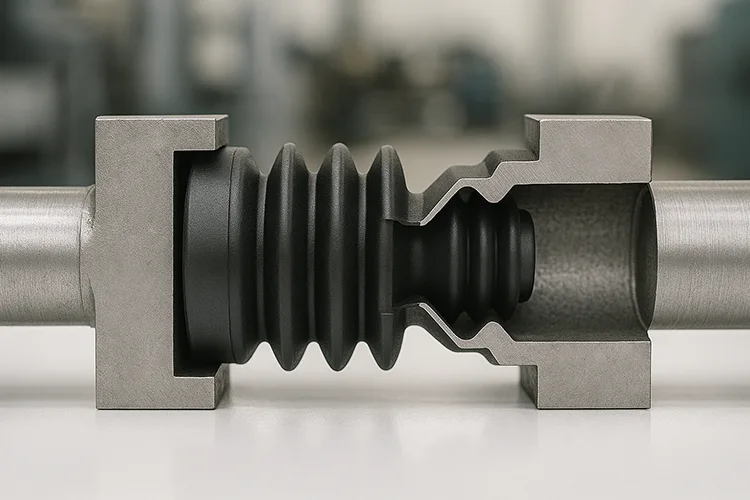

Gummibälge sind flexible, akkordeonartige Komponenten Sie wurden entwickelt, um Bewegungen aufzunehmen und empfindliche Teile in mechanischen Baugruppen zu schützen. Strukturell bestehen sie aus einer gewellten oder gewundenen Konstruktion, die es ihnen ermöglicht, sich in verschiedene Richtungen auszudehnen, zusammenzuziehen oder zu biegen, ohne die abgedichtete Umgebung, die sie schützen, zu beeinträchtigen.

Diese Bauteile werden häufig um Stangen, Wellen oder bewegliche Gelenke herum angebracht und dienen sowohl als mechanischer Puffer als auch als Barriere gegen äußere Einflüsse. Je nach System können Faltenbälge rund, oval, quadratisch oder individuell geformt sein, um komplexen Geometrien zu entsprechen. Je nach Anwendung werden sie in der Regel über Flansche, Manschetten oder Klebeverbindungen installiert.

Hauptfunktionen:

1. Absorbieren von Bewegungen und Ausrichtungsfehlern
   Sie gleichen winklige, axiale und seitliche Bewegungen zwischen den Komponenten aus - besonders nützlich bei dynamischen Systemen oder Installationen, bei denen eine genaue Ausrichtung nicht möglich ist.
2. Versiegelung gegen Staub, Wasser und Chemikalien
   Gummifaltenbälge dienen als erste Verteidigungslinie gegen Verunreinigungen. Ob es sich um Staub in einer Bearbeitungsumgebung oder um Öl in einem Motorraum handelt, die Faltenbälge halten Fremdkörper fern.
3. Schwingungsdämpfung und Lärmreduzierung
   Indem sie mechanische Stöße und Vibrationen dämpfen, schützen sie die umliegenden Bauteile vor Ermüdung und reduzieren die Betriebsgeräusche.

Verglichen mit Metall- oder GewebebälgeGummioptionen bieten mehrere Vorteile. Sie sind leicht, erschwinglicher, lassen sich leichter in komplexe Formen bringen und erfordern weniger Wartung. Bei extremen Hochdrucksystemen kann Metall zwar besser abschneiden als Gummi, Gummibälge bleiben die erste Wahl für die meisten allgemeinen Dichtungs-, Schutz- und Bewegungssteuerungsanwendungen.

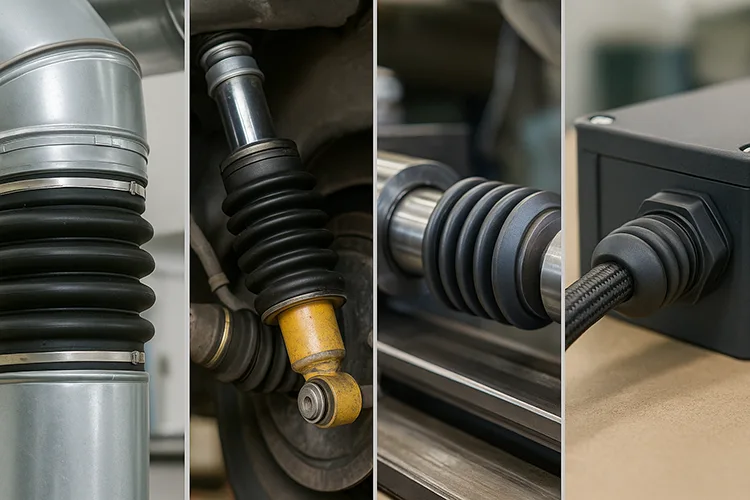

3. Allgemeine Anwendungen von Gummibälgen

Einer der faszinierendsten Aspekte von Gummifaltenbälgen sind ihre vielfältigen Einsatzmöglichkeiten in verschiedenen Branchen. Im Laufe der Jahre habe ich gesehen, wie sie in zahllose Systeme integriert wurden - von der Federung eines Lieferwagens bis zum Präzisionsmontageband einer Halbleiterfabrik. Lassen Sie mich Ihnen einige der häufigsten Anwendungen vorstellen.

1. HVAC-Systeme

Gummibälge sind weit verbreitet als flexible Kanalanschlüsse in HLK-Anlagen. Sie absorbieren Schwingungen von Gebläsen und dämpfen die Schallübertragung zwischen starren Kanalabschnitten. Ihre Elastizität ermöglicht auch eine thermische Ausdehnung und Kontraktion, wodurch die Belastung des gesamten Lüftungssystems verringert wird.

Beispiel: In einer kommerziellen HLK-Anlage auf dem Dach verbinden Faltenbälge die Metallkanäle mit den vibrierenden Maschinen und sorgen dafür, dass die gesamte Struktur durch wiederholte Bewegungen nicht klappert oder bricht.

2. Autoindustrie

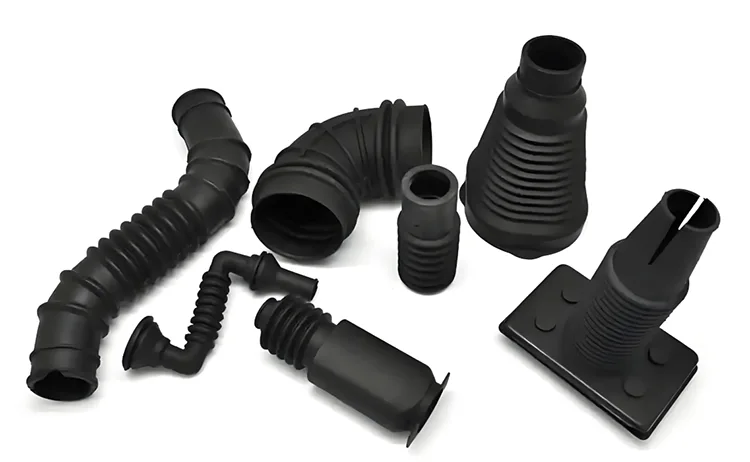

In Fahrzeugen dienen Faltenbälge als Schutzmanschetten für Stoßdämpfer und Zahnstangen. Diese Komponenten sind ständig in Bewegung und sind Staub, Wasser und Straßenschmutz ausgesetzt. Die Faltenbälge sorgen dafür, dass die internen Dichtungen und Stangen sauber und geschmiert bleiben, um vorzeitigen Verschleiß zu verhindern.

Beispiel: Der Gummifaltenbalg einer Zahnstange dehnt sich bei jeder Radumdrehung aus und zieht sich wieder zusammen - so werden Verschmutzungen ferngehalten und die Lebensdauer der internen Komponenten verlängert.

3. Maschinenpark & Hydraulik

In schweren Geräten und Fabrikmaschinen werden Faltenbälge über lineare Wellen oder Hydraulikkolben um das Eindringen von Partikeln zu verhindern. Selbst eine kleine Menge Staub kann die Leistung von Präzisionssystemen beeinträchtigen.

Beispiel: CNC-Maschinen verwenden häufig Gummibälge, um die beweglichen Schienen und Lager vor Metallspänen und Kühlmittelspritzern zu schützen.

4. Elektronik und Verkabelung

Faltenbälge dienen als Zugentlastungsmanschetten an den Kabeleinführungsstellen von Gehäusen. Sie sorgen für die Abdichtung und schützen die Drähte vor scharfen Biegungen und äußeren Zugkräften.

Beispiel: Bei Handheld-Diagnosegeräten oder Kontrollboxen verhindern Gummibälge das Ausfransen oder Trennen von Kabeln durch wiederholtes Biegen.

Kurz gesagt: Wenn ein System in Bewegung ist, unter Druck steht oder das Risiko einer Verunreinigung besteht, ist die Wahrscheinlichkeit groß, dass Gummibälge beteiligt sind. Ihre Anpassungsfähigkeit macht sie für Ingenieure und Beschaffungsteams gleichermaßen unverzichtbar.

4. Materialauswahl für Gummibälge (mit Vergleichstabelle)

Bei der Wahl des richtigen Materials für Gummibälge geht es um mehr als nur um die Auswahl des verfügbaren Materials - es geht um Abstimmung der Materialeigenschaften auf die Umgebung, die Medienbelastung und die Leistungsanforderungen Ihrer Anwendung. Ich habe an Projekten gearbeitet, bei denen die falsche Materialwahl innerhalb weniger Monate zu Rissen führte. Lassen Sie es uns also klar aufschlüsseln.

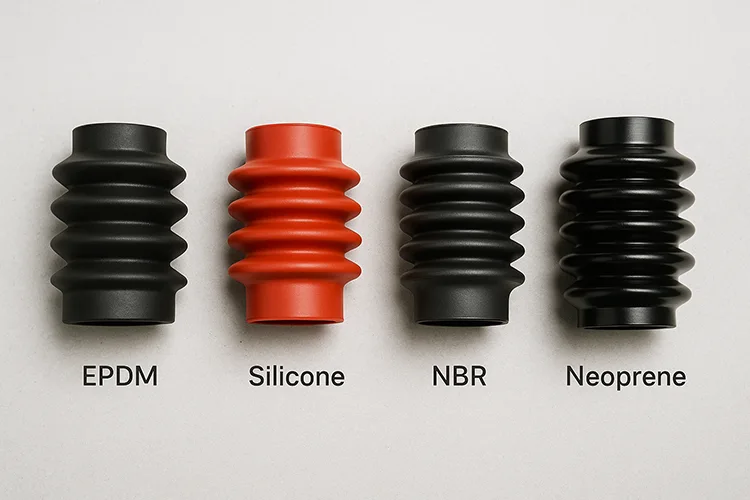

Gummibälge können aus verschiedenen Elastomermischungen hergestellt werden, die jeweils unterschiedliche Temperaturtoleranzen, chemische Beständigkeiten und mechanische Eigenschaften aufweisen. Nachstehend finden Sie eine praktische Vergleichstabelle, die Ihnen bei der Auswahl helfen soll:

Wichtige Tipps für die Materialauswahl:

• Exposition im Freien? Wählen Sie EPDM oder Neopren wegen ihrer UV-Beständigkeit und Wetterfestigkeit.
• Umgebung mit hoher Hitze? Silikon funktioniert am besten bei extremen Temperaturschwankungen, vor allem in Labor- oder Lebensmittelverarbeitungsanlagen.
• Exposition gegenüber Öl und Chemikalien? NBR ist die beste Wahl für Anwendungen in der Automobilindustrie oder für industrielle Flüssigkeiten.
• Bedarf an elektrischer Sicherheit? Die Flammfestigkeit von Neopren macht es ideal für Geräte- und Elektronikgehäuse.

Erinnern Sie sich anSelbst der beste Faltenbalg kann vorzeitig versagen, wenn das Material nicht an die reale Umgebung angepasst ist. Im Zweifelsfall rate ich meinen Kunden immer, Muster unter realen Bedingungen zu testen. Der Aufwand im Vorfeld kann Tausende von Ausfallzeiten oder spätere Ersatzbeschaffungen ersparen.

5. Häufige Fehlermöglichkeiten und deren Vermeidung

Trotz ihrer Langlebigkeit können Gummibälge versagen - vor allem, wenn sie falsch eingesetzt oder installiert werden. Im Laufe der Jahre habe ich gesehen, wie einige vermeidbare Fehler zu Systemausfällen führten, und ich möchte Ihnen helfen, diese Fallstricke zu vermeiden. Hier sind die häufigsten Fehlerarten und was Sie tun können, um sie zu vermeiden.

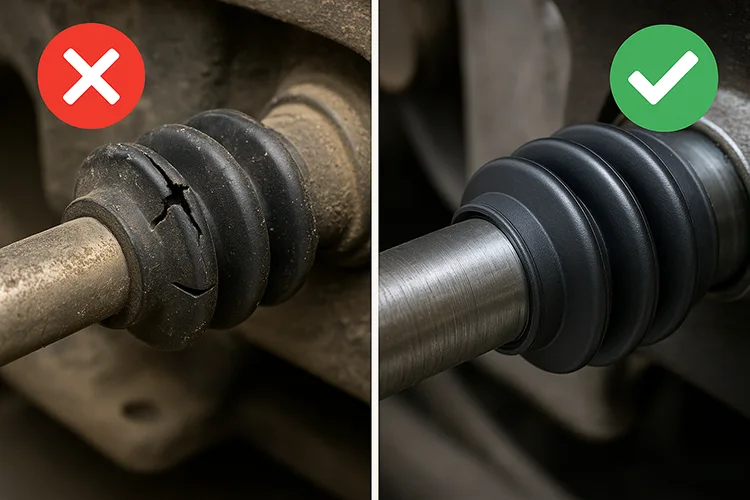

1. Rissbildung und Alterung

Gummi, der starker Sonneneinstrahlung, Ozon oder unverträglichen Chemikalien ausgesetzt ist, kann mit der Zeit Oberflächenrisse entwickeln. Dies geschieht häufig, wenn Allzweckgummi im Freien oder in der Nähe von elektrischen Entladungen verwendet wird.

Wie man es verhindern kann:

• Wählen Sie Materialien wie EPDM oder Neopren für Außenbereiche oder Umgebungen mit hoher Ozonbelastung.
• Verwenden Sie bei ständiger UV-Exposition Schutzanstriche oder Abschirmungen.

2. Zerreißen durch Überkompression

Wenn Faltenbälge über ihren Konstruktionsbereich hinaus zusammengedrückt oder bei der Montage eingeklemmt werden, können sie reißen, was die Dichtungsleistung und die strukturelle Integrität beeinträchtigt.

Wie man es verhindern kann:

• Berücksichtigen Sie bei Ihrer Konstruktion ein angemessenes Axialspiel.
• Installieren Sie mechanische Anschläge oder Begrenzer, um eine zu starke Durchbiegung zu vermeiden.
• Der Faltenbalg darf nicht gedehnt oder gestaucht werden, damit er passt - er muss der Einbaugeometrie genau entsprechen.

3. Chemische Inkompatibilität

Der Kontakt mit unverträglichen Flüssigkeiten wie Ölen, Säuren oder Reinigungsmitteln kann zum Aufquellen, Aufweichen oder Abbau der Gummimischung führen.

Wie man es verhindern kann:

• Prüfen Sie die chemische Verträglichkeit des ausgewählten Gummis.
• Verwenden Sie NBR für Öl, Silikon für Lebensmittel/Laborund EPDM für Wasser und Luft Systeme.

4. Unsachgemäßer Einbau

Falsche Montage - wie z. B. falsche Ausrichtung, schlechte Klemmung oder scharfe Kanten - kann zu Spannungspunkten führen, die einen vorzeitigen Ausfall zur Folge haben.

Wie man es verhindern kann:

• Verwenden Sie glatte, entgratete Oberflächen und Klemmen mit abgerundeten Kanten.
• Richten Sie die Achse der Bewegung sorgfältig aus.
• Befolgen Sie die Installationsanleitungen der Hersteller oder fragen Sie nach kundenspezifischen Flanschlösungen.

"Der Erfolg eines Balgs liegt nicht nur im Material, sondern auch in der Montage, der Bewegungsfreiheit und den Bedingungen, denen er ausgesetzt ist."

Wenn Sie diese häufigen Probleme frühzeitig erkennen, können Sie Verlängerung der Lebensdauer, Reduzierung der Wartungskostenund sorgen für einen reibungslosen Betrieb Ihrer Systeme.

6. Schlussfolgerung

Gummifaltenbälge mögen wie kleine Komponenten erscheinen, aber ihr Einfluss auf die Systemleistung ist alles andere als gering. Sie gewährleisten zuverlässige Abdichtung, Verringerung der mechanischen Belastung und Schutz der Geräte vor Umweltschäden-und das alles bei gleichzeitiger Kosteneffizienz und hoher Anpassungsfähigkeit. Ganz gleich, ob Sie ein HLK-System, eine Automobilkomponente oder eine Industriemaschine konstruieren, die Wahl des richtigen Balgtyps und Materials kann die Leistung erheblich verbessern und Ausfallzeiten reduzieren.

Unter KINSOEWir sind spezialisiert auf individuell geformte Gummibälge die genau auf Ihre Design- und Umweltanforderungen zugeschnitten sind. Mit mehr als 20 Jahren Erfahrung in der Gummiextrusion und -formung haben wir Integratoren und Ingenieure in verschiedenen Branchen dabei unterstützt, ihre Anlagen mit präzisionsgefertigten Gummikomponenten zu schützen und zu optimieren.

Benötigen Sie Hilfe bei der Auswahl des richtigen Gummibalgs für Ihre Anwendung?
Erreichen Sie uns wenden Sie sich noch heute an unser technisches Team - wir unterstützen Ihren Designprozess vom Prototyp bis zur Produktion.
