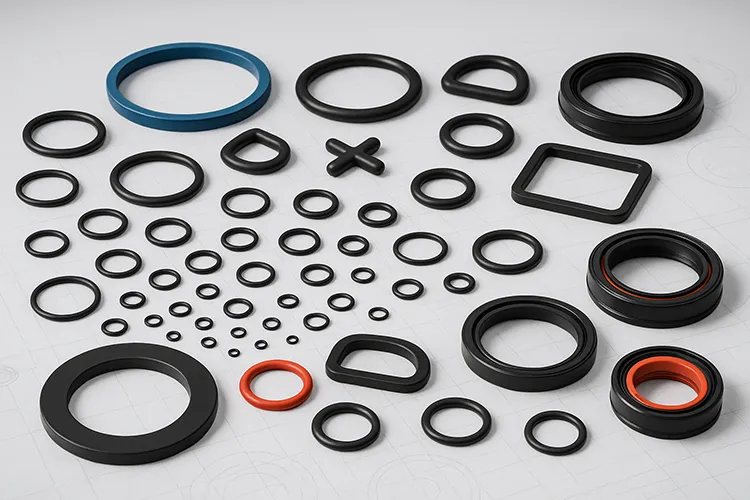

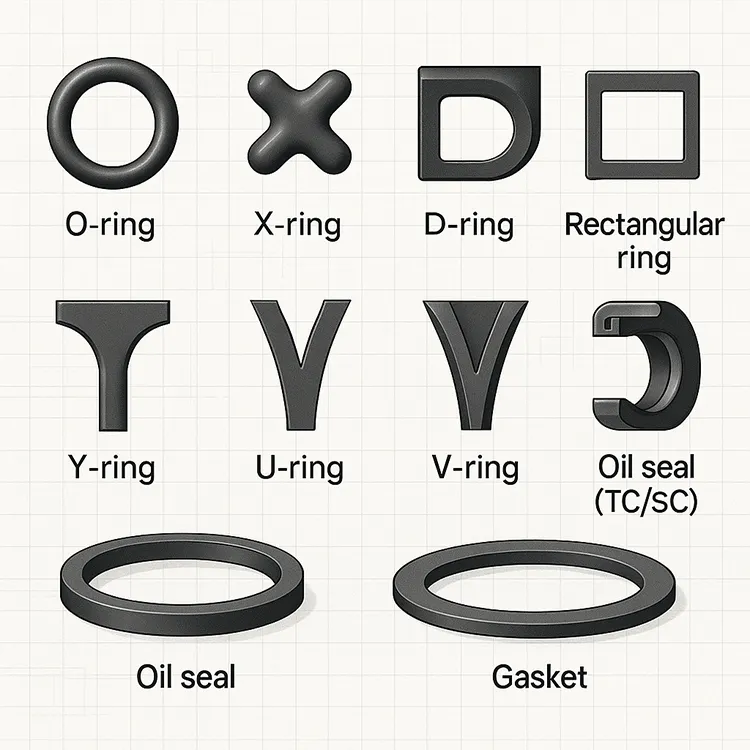

Gummidichtungen nach Form und Struktur
Als ich zum ersten Mal in die Branche der Gummikomponenten einstieg, war ich überwältigt, wie viele Arten von Dichtungsringe es gab. Aber mit der Zeit wurde mir klar, dass das Verständnis der grundlegenden Formen und Strukturen die Dinge sehr viel klarer macht. Wenn Sie als Einkäufer oder Ingenieur versuchen, die richtige Dichtung für Ihr Gerät auszuwählen, finden Sie in diesem Abschnitt die wichtigsten Informationen.
O-Ringe (O-Ring)
Der O-Ring ist wahrscheinlich der bekannteste Dichtungsring der Welt. Sein Querschnitt ist ein perfekter Kreis, und er wird häufig für statische und dynamische Dichtungen verwendet. Egal, ob ich an einem Hydraulikventil oder einer Rohrleitungsverbindung arbeite, der O-Ring ist aufgrund seiner Einfachheit, der geringen Kosten und der leichten Montage oft meine erste Wahl.
Wichtige Anwendungen: Hydraulische Systeme, Pneumatikzylinder, Pumpenschächte, Rohrverbindungen.
Y-Ringe / U-Ringe / V-Ringe
Diese Ringe haben eine ausgeprägte Lippenform, die die Abdichtung bei Bewegung verbessert. Y-Ringe werden häufig bei Hin- und Herbewegungen verwendet, z. B. in Hydraulikzylindern. U-Ringe bieten eine hervorragende Abdichtung in beide Richtungen und sind für ihre Verschleißfestigkeit bekannt. V-Ringe werden häufig für Hochdruckanwendungen eingesetzt.
Tipp aus der Praxis: Bei Hochdruck-Hubkolbensystemen verwende ich oft einen Y-Ring in Kombination mit einem Staubwischer, um eine maximale Wirkung zu erzielen.
X-Ringe (Quad-Ringe)
X-Ringe, die auch als Quad-Ringe bezeichnet werden, haben ein vierlappiges Profil, das für eine bessere Stabilität sorgt und die Gefahr des Verdrehens bei der Montage verringert. Sie bieten mehr Dichtungsfläche als Standard-O-Ringe und tragen zur Verringerung der Reibung bei dynamischen Anwendungen bei.
Wichtige Verwendung: Dynamische Abdichtung mit geringerem Verschleiß, insbesondere wenn das Rollen der O-Ringe ein Problem darstellt.
Rechteckige Ringe
Sie haben ein flaches Profil und werden hauptsächlich in statischen Anwendungen eingesetzt. Ihre breite Kontaktfläche bietet eine zuverlässige Abdichtung bei Flanschverbindungen und ähnlichen Anwendungen.
Hinweis: Ich spezifiziere sie oft für Anwendungen, bei denen der Platz knapp ist und eine Hochdruckabdichtung unerlässlich ist.
Öldichtungen (Typ TC/SC)
Öldichtungen sind komplexer und bestehen oft aus einer äußeren Gummischicht, einer federbelasteten Lippe und manchmal sogar einer Metallverstärkung. TC-Dichtungen haben eine Doppellippe, während SC-Dichtungen eine einzelne Dichtlippe haben. Sie sind in rotierenden Wellen von entscheidender Bedeutung, um das Austreten von Schmiermitteln und das Eindringen von Verunreinigungen zu verhindern.
Anwendungsbereiche: Getriebe, Motorwellen, Kurbelgehäuse.
D-Ringe
Sie haben eine flache Unterseite und eine abgerundete Oberseite und bieten im Vergleich zu O-Ringen eine stabilere Sitzfläche. Ich habe festgestellt, dass sie besonders in der Luft- und Raumfahrt und in der Automobilindustrie hilfreich sind, wo das Rollen der Dichtung zu kritischen Ausfällen führen könnte.
Staubdichtungen / T-Ringe
Staubdichtungen werden verwendet, um zu verhindern, dass externe Verunreinigungen wie Staub, Schlamm oder Feuchtigkeit in den Dichtungsbereich gelangen. T-Ringe sind eine Variante, die die Eigenschaften von Sicherungsringen und Staublippen kombiniert, um die Leistung zu verbessern.
Dichtungen
Allerdings keine Ringe im engeren Sinne, Dichtungen sind Flachdichtungen, die üblicherweise aus Gummiplatten geschnitten und zum Abdichten von Flanschen und Verbindungen verwendet werden. Ich erwähne sie immer, wenn ich über Gummidichtungen spreche, weil sie für die statische Abdichtung wichtig sind.
"Bei der Wahl der richtigen Gummidichtungsstruktur geht es nicht nur um die Form, sondern auch um die Anpassung der Leistung an die jeweilige Arbeitsumgebung."

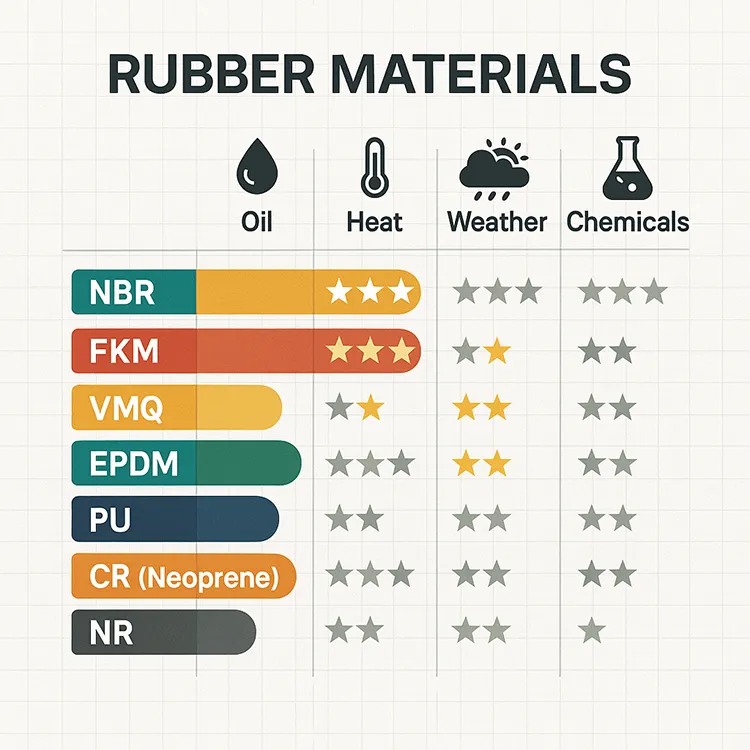

Gummidichtungen nach Material
Sobald die Form feststeht, ist die nächste große Entscheidung, die ich treffe, das Gummimaterial. Jede Gummisorte hat ihre Stärken und Schwächen - was in einer Hochtemperaturpumpe für die Lebensmittelindustrie funktioniert, kann in einer Chemieanlage völlig versagen. Wenn ich Kunden bei der Auswahl des richtigen Materials für ihre Dichtungsringe helfe, gehe ich folgendermaßen vor.
Nitrilkautschuk (NBR)
NBR ist das bevorzugte Material für ölbeständige Anwendungen. Es ist erschwinglich, langlebig und hält einem breiten Temperaturbereich stand (-40°C bis +120°C). Ich empfehle es für allgemeine Industriedichtungen, insbesondere wenn Mineralöle oder Fette im Spiel sind.
Am besten für: Kfz-Dichtungen, Kraftstoffsysteme, hydraulische und pneumatische Systeme.
Fluorkautschuk (FKM/Viton)
Wenn ich mit hohen Temperaturen oder aggressiven Chemikalien konfrontiert bin, ist FKM meine erste Wahl. Es ist beständig gegen Öle, Kraftstoffe, Säuren und große Hitze - in manchen Fällen bis zu 250 °C. Obwohl es teurer ist, ist es aufgrund seiner Langlebigkeit in kritischen Anwendungen kosteneffizient.
Verwendet in: Automotoren, Chemieanlagen und Luft- und Raumfahrtsysteme.
"Wenn die Dichtung Hitze, Öl und Zeit überstehen muss, ist FKM in der Regel die Lösung."
Silikonkautschuk (VMQ)
Silikon glänzt in extremen Temperaturumgebungen, von -60°C bis +200°C. Es ist außerdem lebensmittelecht und physiologisch inert, was es ideal für Dichtungen in der Medizin und Lebensmittelverarbeitung macht. Allerdings ist es mechanisch schwächer als andere Kautschuke und nicht für dynamische Hochdruckdichtungen geeignet.
Anwendungen: Pumpen für den Lebensmittelbereich, Getränkeverarbeitung, Öfen, medizinische Geräte.
EPDM-Kautschuk
EPDM ist alterungs-, UV-, ozon- und wasserbeständig und damit perfekt für Anwendungen im Freien und im Zusammenhang mit Wasser geeignet. Es ist nicht ölbeständig, daher vermeide ich es dort, wo Öle vorhanden sind, aber bei der Wetterbeständigkeit ist es kaum zu schlagen.
Häufige Verwendungen: HVAC-Dachdichtungen, Dichtungen für Wassersysteme und Dichtungsstreifen für Kraftfahrzeuge.
Polyurethan-Kautschuk (PU)
PU kombiniert hervorragende Abriebfestigkeit mit hoher Zugfestigkeit. Ich empfehle es oft für Hydrauliksysteme oder dynamische Anwendungen mit Verschleißrisiko. Es ist weniger flexibel als andere Kautschuke, kann diese aber an Langlebigkeit übertreffen.
Gut für: Hydraulikzylinder, Abstreiferdichtungen und stoßdämpfende Dichtungen.
Neopren-Kautschuk (CR)
Neopren ist der Generalist unter den Kautschuken. Es ist mäßig öl-, witterungs- und chemikalienbeständig und eignet sich für eine breite Palette von Anwendungen, ohne sich in einer bestimmten Sache auszuzeichnen. Wenn Vielseitigkeit das Ziel ist, erfüllt Neopren oft die Anforderungen.
Anwendungsfälle: Kältedichtungen, Kabelummantelungen, Automobilteile.
Naturkautschuk (NR)
Mit seiner ausgezeichneten Elastizität und Rückstellkraft ist Naturkautschuk nach wie vor von Bedeutung, insbesondere bei Anwendungen, die eine hohe Dehnbarkeit und Rückstellkraft erfordern. Allerdings wird er durch Öl, UV-Strahlung und Ozon abgebaut, so dass ich ihn mit Vorsicht in Außenbereichen oder industriellen chemischen Umgebungen verwende.
Typische Verwendung: Schwingungsdämpfung, Stoßdämpfer und einige Gleitringdichtungen.
NBR/EPDM-Gemische
Manchmal schaffen Hybridwerkstoffe das richtige Gleichgewicht. NBR/EPDM-Mischungen kombinieren Ölbeständigkeit mit Witterungsbeständigkeit und bieten eine kostengünstige Lösung für Dichtungen in der Automobilindustrie und für allgemeine Dichtungen.
"Die richtige Gummimischung ist oft der unbesungene Held hinter einem leckagefreien System".

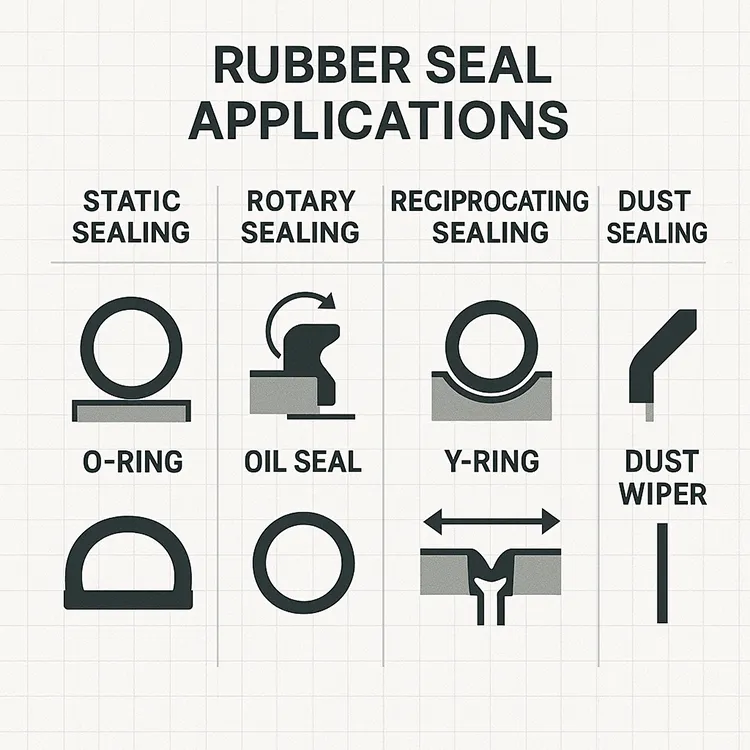

Gummidichtungen nach Anwendung
Neben Form und Material bestimmt oft die Funktion einer Dichtung ihren wahren Wert. Bei der Auswahl eines Dichtungsrings frage ich immer: Was wird dieses Siegel bewirken? Diese eine Frage bestimmt die meisten meiner Empfehlungen. Ob es darum geht, den hydraulischen Druck zu halten oder den Staub fernzuhalten - jede Anwendung hat ihre eigenen Anforderungen.
Statische Versiegelung
Statische Dichtungen werden in Teilen verwendet, die sich nicht relativ zueinander bewegen. Man findet sie in Flanschen, Deckeln, Abdeckungen und Verschraubungen. Die Dichtungsleistung hängt hier eher von der Kompression als von der Bewegung ab.
Meine bevorzugten Optionen: O-Ringe, rechteckige Ringe und Dichtungen.
Typische Anwendungen: Rohrflanschverbindungen, Schränke, feste Gehäuse.
Tipp: Ich erinnere meine Kunden immer wieder daran, dass selbst bei statischen Abdichtungen die Oberflächenbeschaffenheit und der Druckverformungswiderstand eine größere Rolle spielen, als sie denken.
Dynamische Abdichtung (rotierend / reziprok)
Dynamische Dichtungen sind in Bewegung - entweder rotierend (sich drehend) oder hin- und hergehend (hin und her gleitend). Diese Dichtungen müssen Verschleiß, Reibung und Flüssigkeitsturbulenzen standhalten. Deshalb sind die Zähigkeit des Materials und das Design der Dichtlippe entscheidend.
- Drehbewegung: Hier empfehle ich Öldichtungen (wie TC/SC-Typen), insbesondere wenn Wellen betroffen sind.
- Reziproke Bewegung: Für Hydraulikzylinder und -kolben eignen sich Y-Ringe, U-Ringe und PU-Dichtungen am besten.
Warnung: Die Verwendung eines Standard-O-Rings in einer dynamischen Anwendung kann zu einem vorzeitigen Ausfall durch Rollen, Schneiden oder Extrudieren führen.
Staubversiegelung
Nicht immer geht es bei der Versiegelung um Flüssigkeiten - manchmal geht es auch darum, die Dinge aus. Staubdichtungen sollen verhindern, dass Verunreinigungen wie Sand, Staub oder Feuchtigkeit an empfindliche Teile wie Kolbenstangen oder Lager gelangen.
Gemeinsame Einrichtung: Ich kombiniere Staubabstreifer mit Y-Ringen in den Hydraulikzylindern für einen doppelten Schutz.
Ideale Branchen: Baumaschinen, landwirtschaftliche Geräte, Bergbauausrüstung.
Besondere Bedingungen Versiegelung
Bei einigen Anwendungen stoßen Gummidichtungen an ihre Grenzen. Denken Sie an hohen Druck, Vakuum, extreme Temperaturen oder hygienische Anforderungen. In diesen Fällen sind die Konstruktion der Dichtung und die Auswahl der Mischung nicht verhandelbar.
- Pneumatik: Reibungsarme Dichtungen mit minimaler Leckage, wie T-Ringe oder O-Ringe mit geringer Härte.
- Hochdrucksysteme: Stützringe mit O-Ringen, V-Ring-Stapeln oder verstärkten PTFE-Kautschuk-Verbindungen.
- Lebensmittelgeeignete Anwendungen: Silikon- oder EPDM-Materialien, zertifiziert nach FDA oder EU 1935/2004.
"Wenn die Betriebsumgebung extrem ist, muss die Dichtung unter Berücksichtigung dieser speziellen Gegebenheiten konstruiert werden - es gibt keine Abkürzung."

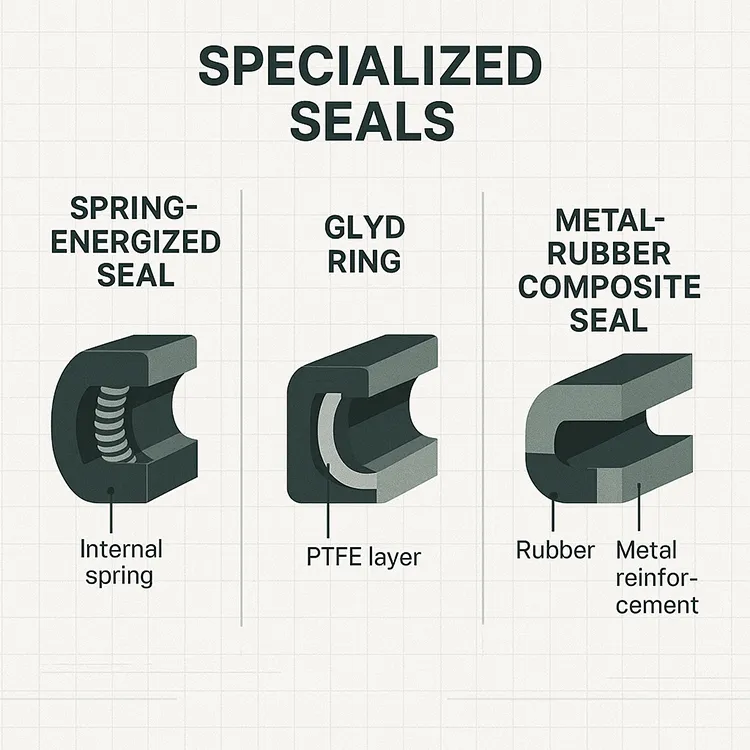

Andere spezialisierte Dichtungstypen
Während Standard-O-Ringe und -Lippendichtungen ein breites Spektrum an Anforderungen abdecken, stoße ich oft auf Szenarien, die etwas Fortschrittlicheres erfordern. Im Laufe der Jahre habe ich mit vielen speziellen Dichtungslösungen gearbeitet, die auf extreme Präzision, langfristige Leistung oder ungewöhnliche Arbeitsbedingungen zugeschnitten sind. Die folgenden Lösungen ziehe ich in Betracht, wenn einfache Dichtungen nicht ausreichen.
Kombinationsdichtungen (z. B. Glyd Ring, Stepseal)
Kombinationsdichtungen vereinen mehrere Dichtungselemente in einer einzigen Einheit. Der Glyd Ring zum Beispiel ist eine Mischung aus einem Elastomer-Energizer und einem Ring auf PTFE-Basis. Er bietet geringe Reibung und hohe chemische Beständigkeit, ideal für dynamische Bewegungen.
Anwendungsfall: Normalerweise verwende ich Glyd-Ringe für Hochleistungs-Hydraulikkolben oder Ventile, die aggressiven Flüssigkeiten ausgesetzt sind.
Federkraftbetätigte Dichtungen
Diese Dichtungen kombinieren eine Polymer-Dichtlippe (wie PTFE) mit einer Metallfeder im Inneren, um eine konstante Dichtkraft zu gewährleisten. Sie bewähren sich in Hochtemperatur- oder Tieftemperaturumgebungen, in denen Elastomere spröde werden oder ihre Elastizität verlieren können.
Anwendungen: Ventile für die Luft- und Raumfahrt, medizinische Geräte und Hochvakuumkammern.
"Wenn Temperaturschwankungen oder extreme Drücke ein Problem darstellen, bieten federbetätigte Dichtungen zuverlässige Leistung, wo Gummi allein versagen würde.
Labyrinth-Siegel
Im Gegensatz zu berührenden Dichtungen verwenden Labyrinthdichtungen eine berührungslose Mehrkammerkonstruktion, um Leckagen zu reduzieren. Sie bieten keine perfekte Dichtung, aber sie eignen sich hervorragend zur Vermeidung von Verunreinigungen in rotierenden Maschinen.
Ich habe sie verwendet in: Motoren, Turbinen und Pumpen, bei denen ein gewisses Maß an Leckage toleriert werden kann, aber ein Kontaktverschleiß vermieden werden muss.
Hinweis: Diese werden in der Regel mit anderen Dichtungstypen kombiniert, um eine Komplettlösung zu erhalten.
Metall-Gummi-Verbunddichtungen
Diese Hybriddichtungen kombinieren die Elastizität von Gummi mit der strukturellen Unterstützung von Metall. Zu den gängigen Typen gehören geklebte Unterlegscheiben (Dichtungsscheiben mit Gummieinlagen) und metallummantelte O-Ringe für Hochdruckflanschdichtungen.
Ideal für: Hydraulische Verbindungen, Kraftstoffsysteme und gasdichte Umgebungen.
Bonus: Metallteile können je nach Korrosions- oder Leitfähigkeitsanforderungen aus Edelstahl, Aluminium oder Messing gefertigt werden.
Schlüsselfaktoren bei der Auswahl von Gummidichtungen
Bei der Wahl der richtigen Gummidichtung geht es nicht nur um die Auswahl von Form und Material, sondern auch darum, die Eigenschaften der Dichtung mit den Anforderungen der Anwendung in Einklang zu bringen. Immer, wenn ich Kunden bei Dichtungslösungen helfe, gehe ich mit ihnen eine Checkliste mit fünf kritischen Faktoren durch. Wird auch nur einer dieser Faktoren ausgelassen, kann dies zu vorzeitigem Versagen oder kostspieligen Ausfallzeiten führen.
1. Arbeitsmedium (Flüssigkeit oder Gas)
Die erste Frage, die ich stelle, ist: Welchen Einflüssen wird die Dichtung ausgesetzt sein? Verschiedene Gummis reagieren unterschiedlich auf Öle, Kraftstoffe, Wasser, Dampf, Säuren oder Gase.
- Für Öl und Kraftstoff: Ich tendiere zu NBR oder FKM.
- Für Wasser oder Dampf: EPDM oder Silikon ist besser geeignet.
- Für aggressive Chemikalien: Ich kann PTFE- oder FFKM-Verbundstoffe empfehlen.
Tipp: Prüfen Sie stets die chemische Verträglichkeit anhand einer Referenztabelle oder des Datenblatts des Dichtungsherstellers.
2. Temperaturbereich
Gummidichtungen haben bestimmte Betriebstemperaturgrenzen. Ihre Überschreitung kann zur Verhärtung, Rissbildung oder zum vollständigen Ausfall der Dichtung führen.
- Umgebungen mit niedrigen Temperaturen (-40°C und darunter): Silikon und EPDM sind meine bevorzugten Materialien.
- Hochtemperaturumgebungen (über 150°C): FKM oder Silikon.
- Kryogenisch: Ich gehe zu Spezialdichtungen wie federbeaufschlagtem PTFE über.
"Eine Dichtung, die bei der falschen Temperatur versagt, wird zu einer Belastung und nicht zu einem Schutz.
3. Druckstufe
Der Systemdruck bestimmt, ob ich einen einfachen O-Ring verwenden kann oder eine verstärkte Dichtung mit Stützringen oder Verbundkonstruktionen benötige.
- Niedriger bis mittlerer Druck (bis zu 10 MPa): Standard O-Ringe oder Lippendichtungen sind oft ausreichend.
- Hoher Druck (über 25 MPa): Ich verwende PU-Y-Ringe, gestapelte V-Ringe oder Glyd-Ringe mit Anti-Extrusionsringen.
4. Bewegungsart
Die Dichtungen müssen auf die Art der Bewegung - statisch, hin- und hergehend oder rotierend - abgestimmt sein.
- Statisch: O-Ringe, Dichtungen.
- Hubarbeitsbühne: Y-Ringe, U-Scheiben.
- Rotierend: Öldichtungen vom Typ TC oder Gleitringdichtungen.
Hinweis: Die Verwendung einer statischen Dichtung in einer dynamischen Umgebung ist eine der häufigsten Ursachen für ein frühzeitiges Versagen, die ich sehe.
5. Zertifizierung und Einhaltung
In Branchen wie der Lebensmittel-, Pharma- oder Luft- und Raumfahrtindustrie müssen Siegel strenge Normen wie FDA, EU 1935/2004 oder ISO 3601 erfüllen. Ich vergewissere mich immer, dass das gewählte Siegel über die entsprechende Dokumentation verfügt.
Beispiele:
- Lebensmittelgeeignet: Platinvernetztes Silikon, EPDM gemäß FDA 21 CFR 177.2600.
- Luft- und Raumfahrt: FKM oder Perfluorelastomer (FFKM), zertifiziert nach Luft- und Raumfahrtnormen.

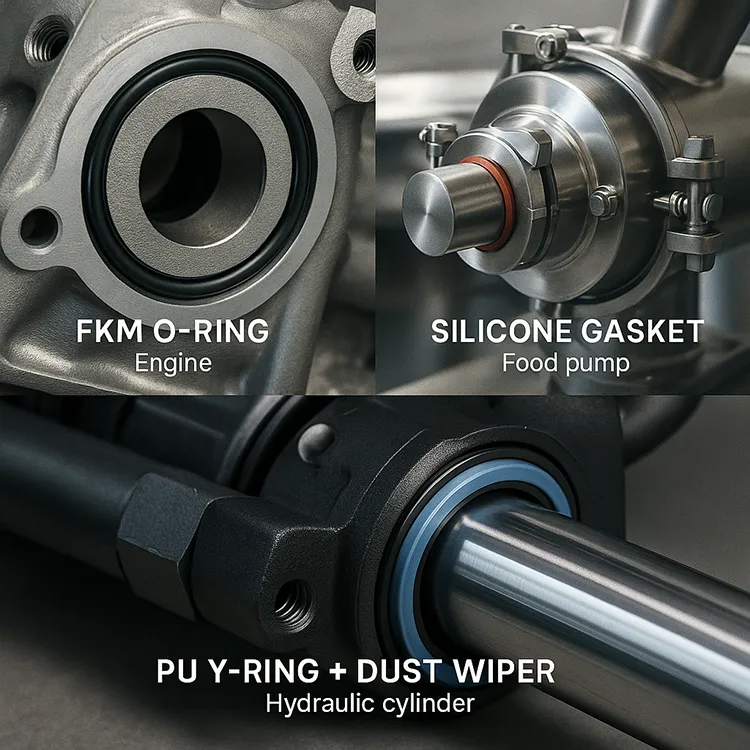

Beispiele für Anwendungsfälle
Um alles, was wir besprochen haben, greifbarer zu machen, möchte ich einige Beispiele aus der Praxis anführen, die veranschaulichen, wie ich Dichtungstyp, Werkstoff und Funktion zusammen anwende. Diese Beispiele stammen aus tatsächlichen Kundenszenarien, denen ich in industriellen Umgebungen begegnet bin.
Fahrzeugmotor: FKM O-Ringe
In einem unserer Projekte mit einem Tier-1-Automobilzulieferer haben wir FKM O-Ringe für den Einsatz in Hochtemperatur-Motorölsystemen. Diese Dichtungen mussten über einen Lebenszyklus von 5 Jahren einer Dauerbelastung durch 180°C heißes Motoröl standhalten, ohne zu verhärten oder undicht zu werden.
- Warum FKM: Außergewöhnliche Öl- und Hitzebeständigkeit
- Dichtungstyp: Standard-O-Ring (ISO 3601)
- Ergebnis: Nach 1 Million simulierter Betriebszyklen wurden keine Ausfälle gemeldet
Einsicht: Auch wenn der O-Ring einfach erscheint, war die Wahl der richtigen Mischung entscheidend für die langfristige Zuverlässigkeit.
Lebensmittelpumpe: Silikondichtung
Ein Hersteller von Anlagen zur Lebensmittelverarbeitung wandte sich an uns, weil er Dichtungen benötigte, die die FDA-Vorschriften erfüllen und Reinigungsmitteln standhalten. Wir lieferten Platinvernetzte Silikondichtungen für eine Drehkolbenpumpe in einer Joghurtproduktionsanlage.
- Warum Silikon: Lebensmittelecht, geruchlos und chemisch inert
- Dichtungstyp: Individuell gestanzte Dichtung
- Ergebnis: Keine bakteriellen Ablagerungen, schnelle Freigabe bei Prüfungen
Einsicht: Bei lebensmitteltauglichen Anwendungen sind Dokumentation und Hygiene ebenso wichtig wie die Materialleistung.
Hydraulischer Zylinder: PU Y-Ring + Staubabstreifer
Ein Kunde aus dem Schwermaschinenbau benötigte Dichtungen für seine in Baggern verwendeten Hydraulikzylinder. Wir entwarfen einen Dichtungssatz bestehend aus einem PU Y-Ring und eine Gummi-Staubwischer für schlammige, abrasive Umgebungen.
- Warum PU: Hohe Verschleißfestigkeit und Formstabilität
- Dichtungstyp: Y-Ring für dynamische Abdichtung, Staubdichtung zum Schutz vor Verschmutzung
- Ergebnis: Verlängertes Wartungsintervall um 40%
"Die richtige Dichtungspaarung verhindert nicht nur Leckagen, sondern verlängert auch die Lebensdauer der Geräte und steigert den ROI."
Schlussfolgerung: Das richtige Siegel für den richtigen Job
Im Laufe der Jahre habe ich erkannt, dass es bei der Auswahl des richtigen Gummidichtrings nie nur darum geht, etwas aus dem Regal zu nehmen. Es geht darum, das Gesamtbild zu verstehen - Form, Material, Funktion und Umgebung - und es auf die tatsächlichen Anforderungen der Anwendung abzustimmen.
Ganz gleich, ob ich einem Kunden bei der Abdichtung eines Motors, einer lebensmitteltauglichen Pumpe oder eines schweren Geräts helfe, es gilt das gleiche Prinzip: eine gut abgestimmte Dichtung gewährleistet Zuverlässigkeit, Sicherheit und Effizienz. Die falsche Wahl kann zu Leckagen, Verunreinigungen und Systemausfällen führen - oder schlimmer noch, zu ungeplanten Ausfallzeiten, die weit mehr kosten als die Dichtung selbst.
Wenn Sie sich nicht sicher sind, welches Siegel Ihren Anforderungen entspricht, sollten Sie nicht raten. Ich bin hier, um Ihnen zu helfen, die beste Wahl auf der Grundlage von Daten, Erfahrung und Industriestandards zu treffen.
"Bei der Abdichtung kommt es auf die Details an, denn selbst der kleinste Ring kann ein System entscheiden oder zerstören.
