1. Definición y forma
En mi trabajo con compradores e ingenieros industriales, he observado una confusión común: la gente suele meter en el mismo saco las juntas tóricas y las juntas de estanqueidad. Aunque ambas cumplen la función esencial de sellar juntas para evitar fugas, son fundamentalmente diferentes en forma y uso.

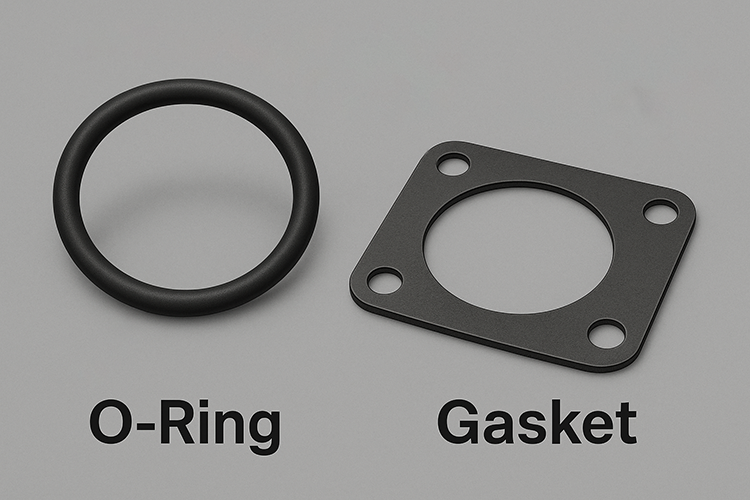

Juntas tóricas son anillos de estanquidad circulares fabricados con elastómeros flexibles. Lo que los hace únicos es su sección transversal redonda y su forma simétrica, que les permite crear un sellado hermético cuando se comprimen dentro de una ranura mecanizada. Son especialmente eficaces en entornos dinámicos, como pistones en movimiento o ejes giratorios, donde es fundamental mantener la presión.
Juntasson piezas planas de formas muy diversas: redondas, cuadradas, ovaladas o cortadas a medida. Su función principal es sellar el espacio entre dos superficies planas o irregulares, como bridas o bloques de motor. Al no depender de una ranura para funcionar, las juntas ofrecen más flexibilidad de diseño y suelen cortarse para adaptarse a conjuntos complejos.
La distinción clave radica en su geometría: Las juntas tóricas sellan por compresión radial o axial en una ranuramientras que las juntas rellenan el espacio superficial entre dos piezas fijas.
2. Tipos de material
A la hora de elegir la junta adecuada, el material importa tanto como la forma. He visto cómo muchos proyectos se topaban con problemas simplemente porque se elegía el material inadecuado para el entorno. Las juntas tóricas y las juntas de estanqueidad se fabrican con distintos tipos de materiales, cada uno adecuado para unas condiciones específicas.
Juntas tóricas suelen estar hechos de elastómeros-materiales similares al caucho que pueden comprimirse y rebotar. Las opciones más comunes son:
- Nitrilo (NBR): Asequible y resistente al aceite, ideal para aplicaciones de automoción o hidráulicas.
- Silicona: Ideal para oscilaciones extremas de temperatura, a menudo utilizado en entornos médicos o alimentarios.
- EPDM: Excelente resistencia a la intemperie, al ozono y al vapor.
- Fluorocarbono (Viton®): Resistente a los productos químicos y duradero en entornos agresivos.
- PTFE (Teflon®) y termoplásticos: Se utiliza en aplicaciones químicamente agresivas o de alta fricción en las que el caucho tradicional no dura.
Juntassin embargo, vienen en una gama mucho más amplia gama de materialesporque se utilizan en formas y condiciones de superficie más diversas. En función de las necesidades, pueden fabricarse de:
- Goma: Como silicona, EPDM, neopreno o nitrilo, buenos para la flexibilidad y el sellado.
- Metal: Acero inoxidable, cobre o aluminio, preferiblemente para aplicaciones de alta presión o calor intenso.
- Fibra comprimida: Se utiliza en el sellado de vapor, gas o agua.
- Corcho o papel: Ideal para montajes de baja presión y baja temperatura, como la electrónica.
- Grafeno y compuestos multicapa: Se utiliza en entornos de temperatura ultra alta o corrosivos, como las plantas químicas.
Las juntas tóricas favorecen la flexibilidad y la estanqueidad dinámicamientras que las juntas ofrecen adaptabilidad para superficies más amplias y complejas y condiciones exigentes.
3. Método de sellado y aplicaciones
Comprender cómo sella cada componente es fundamental para seleccionar el correcto. He trabajado con clientes tanto en maquinaria dinámica como en sistemas de tuberías estáticos, y créame: la aplicación incorrecta de estas juntas puede provocar costosos tiempos de inactividad o fugas peligrosas.
Hagamos una comparación:
| Característica | Junta tórica | Junta |
|---|---|---|
| Método de sellado | Comprimido en una ranura entre piezas redondas | Rellena el espacio entre dos superficies planas |
| El más adecuado para | Juntas redondas a presión | Juntas estacionarias planas o irregulares |
| Tipo de aplicación | Estática y dinámica (movimiento rotatorio o alternativo) | Estática (sin movimiento entre superficies) |
| Usos comunes | Cilindros hidráulicos, bombas, conductos de combustible, válvulas | Bridas, colectores de motor, conductos HVAC, juntas de tuberías |
Juntas tóricas funcionan excepcionalmente bien en sistemas de alta presión e incluso pueden mantener la estanqueidad bajo movimiento-por lo que son la mejor elección para pistones hidráulicos, ejes giratorios y vástagos de válvulas. Su fuerza radica en su simplicidad y en su capacidad para ofrecer un sellado uniforme en geometrías simétricas.
Juntasen cambio, destacan en aplicaciones de estanquidad estática. Como se pueden cortar con cualquier forma y grosor, son ideales para cubrir superficies amplias, como entre las cubiertas del motor, las bridas de las tuberías o los paneles de acceso. Su flexibilidad las hace perfectas para sellado de superficies irregulares o imperfectas.
Si su articulación implica movimiento, presión y una ranura para una junta tórica. Para superficies planas y estáticas o contornos irregulares-gaskets win siempre.
4. Características de rendimiento
Cuando el rendimiento está en juego, ya sea en el compartimento de un motor, en una planta de procesamiento químico o en una cadena de montaje de productos alimentarios, la elección entre juntas tóricas y juntas no es sólo cuestión de ajuste. Se trata de cómo funciona cada una bajo presión, temperatura y movimiento.
Juntas tóricas
- Excelente para sistemas de alta presión: Su forma circular permite una compresión uniforme, creando un sellado hermético que soporta cientos -incluso miles- de PSI.
- Fiabilidad en movimientos dinámicos: Flexionan con ejes giratorios o alternativos, lo que los hace ideales para cilindros hidráulicos y neumáticos.
- Requiere precisión: Las juntas tóricas deben instalarse en ranuras cuidadosamente mecanizadas para evitar problemas como torsiones, pellizcos o extrusiones bajo carga. Incluso un ligero desajuste puede comprometer toda la junta.
Juntas
- Diseñado para soportar condiciones químicas y térmicas extremas: Dependiendo del material -como el grafito o las juntas metálicas- pueden soportar temperaturas superiores a 500 °C y productos químicos agresivos.
- Excelente para superficies grandes, planas o irregulares: Se adaptan a las imperfecciones de la superficie y mantienen su estanqueidad en zonas más amplias.
- Menos resistentes a la presión que las juntas tóricas: Las juntas no están diseñadas para una compresión profunda; sellan por contacto superficial más que por tensión interna.
Las juntas tóricas prosperan con la presión y el movimientomientras que las juntas dominan en calor, resistencia química y adaptabilidad superficial.
5. 5. Instalación y mantenimiento
Cuando se trata de la instalación y el cuidado a largo plazo, siempre aconsejo a los clientes que sopesen no sólo el rendimiento del sellado, sino también la viabilidad del mantenimiento, especialmente en sistemas que requieren un mantenimiento frecuente o la sustitución de piezas.
| Característica | Junta tórica | Junta |
|---|---|---|
| Instalación | Sencillo; encaja en una ranura mecanizada | Puede requerir una alineación cuidadosa y un par de apriete correcto de los tornillos |
| Sustitución | Rápido y sencillo en la mayoría de los casos | Puede llevar mucho tiempo, sobre todo en montajes grandes |
| Consejo de mantenimiento | Uso compatible lubricantes para evitar desgarros o pellizcos | Siempre comprobar la planitud de la superficie y limpiar las zonas de contacto |

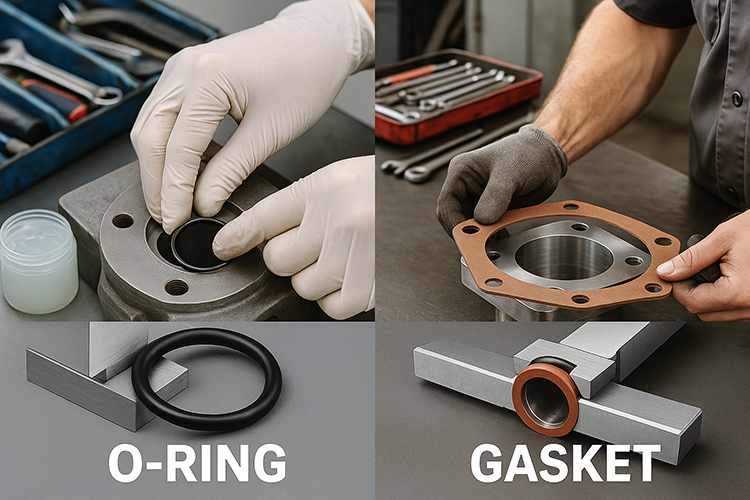

Juntas tóricas suelen ser más fáciles de instalar. Una vez limpia la ranura y lubricada la junta tórica con un compuesto adecuado (como grasa de silicona), simplemente se coloca en su sitio. Sin embargo, incluso un pequeño giro o estiramiento excesivo durante la instalación puede provocar el fallo de la junta, por lo que es esencial una técnica adecuada.
Juntas requieren un poco más de delicadeza. Al carecer de la contención estructural de una ranura, el éxito de su sellado depende de la precisión con que se alineen con las superficies y del par de apriete de los tornillos. Un apriete excesivo puede aplastar la junta, mientras que un apriete insuficiente puede provocar fugas.
En entornos con muchos servicios, Las juntas tóricas ofrecen rapidez y sencillezpero para interfaces complejas, Las juntas ofrecen más opciones de sellado, a costa de tiempos de preparación e inspección más largos..
6. Cuadro recapitulativo

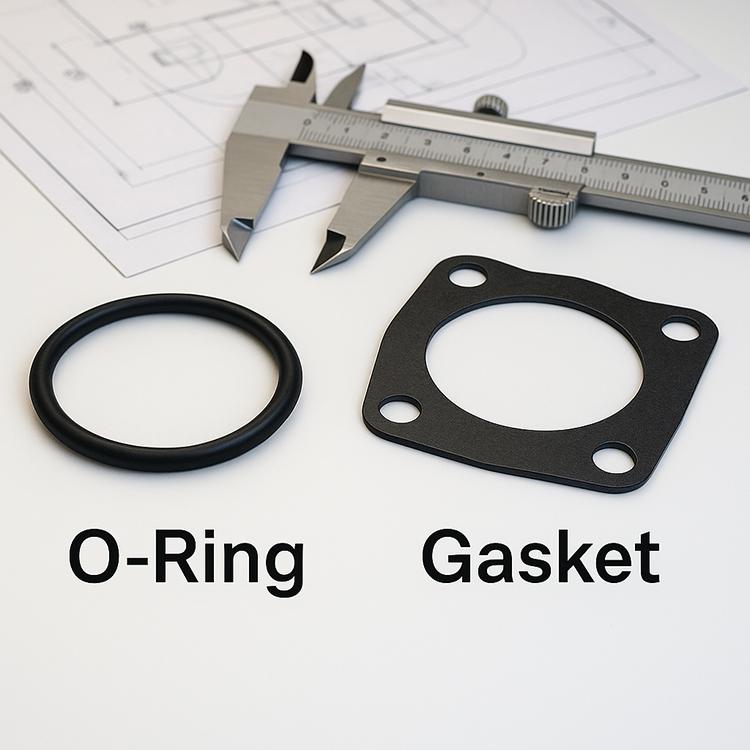

He aquí una comparación de referencia rápida que suelo compartir con mis clientes cuando tienen que decidir entre juntas tóricas y juntas de estanqueidad. Condensa todo lo que hemos visto hasta ahora en una guía clara y práctica:
| Característica | Junta tórica | Junta |
|---|---|---|
| Forma | Anillo de sección redonda | Plano, puede tener cualquier forma personalizada |
| Gama de materiales | Principalmente elastómeros, algunos PTFE/plásticos | Caucho, metal, fibra, corcho, grafito, etc. |
| Estilo de sellado | Compresión radial o axial en una ranura | Compresión superficial entre caras planas |
| Lo mejor para | Juntas presurizadas, dinámicas o redondas | Juntas de alta temperatura, estáticas o de superficie irregular |
| Instalación | Necesita una ranura de precisión | Requiere preparación de la superficie y un apriete preciso |
Este cuadro ayuda a aclarar un aspecto clave: Las juntas tóricas están especializadas en el sellado mecánico con una superficie mínimamientras que las juntas ofrecen flexibilidad y cobertura para interfaces grandes o con formas extrañas.
7. Conclusión
Después de dos décadas en la industria del sellado de caucho, he llegado a ver las juntas tóricas y las juntas no como rivales, sino como herramientas complementarias. Cada uno tiene sus puntos fuertes, y cada uno destaca en condiciones de funcionamiento diferentes.
Juntas tóricas están diseñadas para la precisión: son la elección perfecta para interfaces redondas de alta presiónespecialmente cuando hay movimiento o vibración. Su facilidad de instalación y rentabilidad los hacen ideales para sistemas compactos y dinámicos, como pistones hidráulicos o conjuntos de válvulas.
Juntaspor otra parte, son incomparables en versatilidad y adaptabilidad a la superficie. Tanto si se trata de sellar un colector de motor, una brida de tubería o un conducto de calefacción, ventilación y aire acondicionado, las juntas ofrecen la flexibilidad de diseño y las opciones de materiales necesarias para entornos estáticos, de alta temperatura o químicamente agresivos.
Si la aplicación implica movimiento, presión y una ranura, utilice una junta tórica.
Si es plana, irregular y estática, confíe en una junta bien cortada.
Elegir la junta adecuada no es sólo una decisión técnica, es una garantía de rendimiento. Conozca la geometría, el medio, la presión y la temperatura, y la elección correcta protegerá su sistema durante años.
