Joints en caoutchouc extrudé : Un guide complet du choix des matériaux à l'utilisation dans l'industrie

1. Introduction

1.1 L'importance des joints en caoutchouc

Lorsque j'ai commencé à travailler avec joints en caoutchouc extrudéJ'ai été surpris de constater à quel point leur rôle est souvent sous-estimé. Pourtant, une seule défaillance de l'étanchéité peut mettre tout un système à genoux.

Prenons l'exemple des projets de construction : des joints de fenêtre ou de mur-rideau de mauvaise qualité peuvent entraîner des infiltrations d'eau, la formation de moisissures et des mesures correctives coûteuses. Dans la conception automobile, un joint de porte défectueux peut sembler mineur jusqu'à ce que vous entendiez le bruit du vent hurler sur l'autoroute, ou pire, que vous subissiez des fuites d'eau qui endommagent l'électronique. Il ne s'agit pas d'incidents rares, mais des conséquences quotidiennes d'une négligence en matière d'étanchéité.

Par essence, les joints en caoutchouc extrudé jouent un rôle silencieux mais crucial dans le maintien de l'intégrité environnementale, des performances mécaniques et de la fiabilité à long terme dans tous les secteurs d'activité.

1.2 Pourquoi l'extrusion ?

Pourquoi choisir l'extrusion plutôt que d'autres méthodes de traitement comme le moulage ou l'injection ? La réponse réside dans ses avantages uniques.

L'extrusion permet production en continu de profils transversaux complexes-Ce qui n'est pas facile à réaliser avec le moulage. Cela signifie que je peux produire efficacement de longs joints sans soudure avec des géométries variées, sans sacrifier la précision dimensionnelle. Par rapport au moulage par injection, qui convient mieux aux pièces discrètes, l'extrusion excelle en termes de rentabilité et de flexibilité lorsqu'il s'agit de produire des composants en caoutchouc linéaires ou enroulés.

Que j'aie besoin d'un joint creux pour l'isolation acoustique, d'une bande dense pour la résistance à la pression ou d'un profil bi-matière pour une fonctionnalité hybride, l'extrusion me donne cette liberté de conception.

Et lorsque je l'associe à un post-traitement tel que la découpe, le collage ou le laminage adhésif, j'ouvre un tout nouveau monde de solutions de scellage personnalisées.

2. Sélection des matériaux : Propriétés de base et scénarios d'application

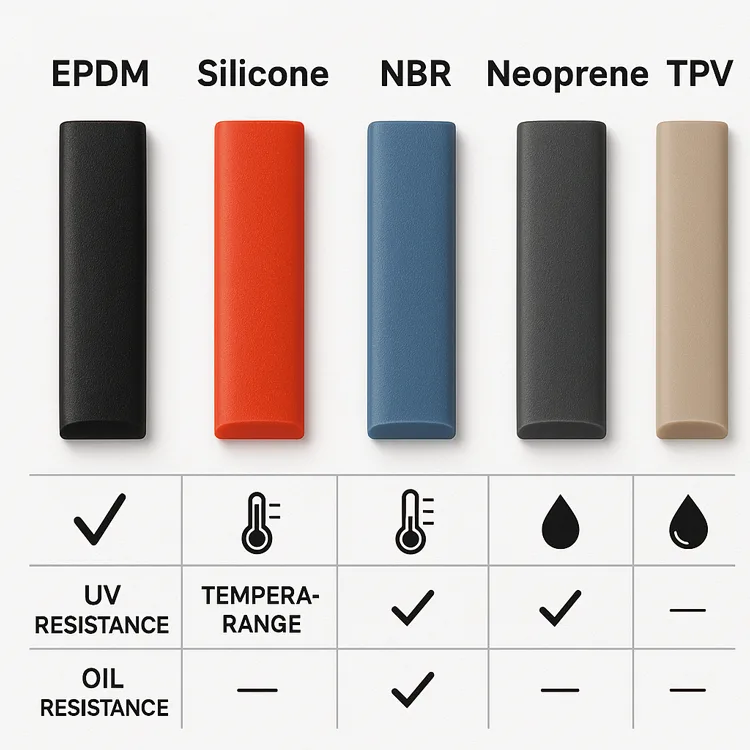

2.1 Comparaison des matériaux de caoutchouc courants

Lorsque l'on choisit le bon matériau pour les joints en caoutchouc extrudé, la première question que l'on se pose toujours est la suivante : Quel type d'environnement ce phoque devra-t-il affronter ? Les différents matériaux offrent des avantages distincts, et le choix d'un mauvais matériau peut entraîner une défaillance précoce, des problèmes de sécurité ou des rappels coûteux.

Voici comment je procède généralement :

• EPDM (éthylène-propylène-diène-monomère)
  L'EPDM est mon matériau de prédilection pour les applications extérieures. Il offre une excellente résistance aux UV, à l'ozone et aux intempéries. C'est pourquoi il est couramment utilisé dans les applications extérieures. les façades de bâtiments, les cadres de fenêtres et les joints de portes d'automobiles.
• Caoutchouc de silicone
  Si les températures extrêmes sont un problème, en particulier dans les appareils électroménagers ou électroniques, le silicone est le grand gagnant. Il conserve son élasticité de -60°C à +200°C, ce qui le rend idéal pour les applications suivantes joints de four, boîtiers d'éclairage et équipement médical.
• NBR (caoutchouc nitrile-butadiène)
  Pour ce qui est de la résistance à l'huile, le NBR surpasse la plupart des caoutchoucs à usage général. Je l'utilise dans les composants de systèmes de carburant, équipements industriels et joints hydrauliques en cas de contact avec des lubrifiants et des hydrocarbures.
• Néoprène (CR)
  Le néoprène est le meilleur choix lorsque des propriétés ignifuges et une résistance chimique modérée sont requises. Vous le trouverez dans les produits suivants portes coupe-feu, joints marins et joints HVAC.
• TPE/TPV (élastomères thermoplastiques/vulcanisats)
  Ces alternatives modernes sont recyclables et permettent la co-extrusion avec des plastiques rigides. Elles sont de plus en plus utilisées dans les conceptions respectueuses de l'environnement, telles que garnitures de voitures, joints de vitres coulissantes et joints d'appareils électroménagers.

2.2 Matériaux modifiés et additifs

Parfois, le caoutchouc de base ne suffit pas. C'est là qu'interviennent les additifs.

• Stabilisateurs UV: Durée de vie prolongée en cas d'exposition au soleil.
• Revêtements résistants à l'abrasion: Réduit l'usure dans les applications de glissement.
• Charges conductrices: Fournir un blindage EMI pour l'électronique.

J'ai utilisé ces modifications pour créer solutions sur mesure-Il s'agit par exemple d'une bande de silicone conductrice pour les boîtiers de LED, ou d'un joint EPDM enduit pour les cadres de portes dynamiques dans les transports publics.

2.3 Arbre de décision pour la sélection des matériaux

Pour simplifier le choix des matériaux, je m'appuie sur une matrice de décision basée sur quatre facteurs principaux :

Cette approche structurée me permet d'éviter les essais et les erreurs et garantit que chaque travail d'extrusion démarre sur de bonnes bases.

3. Structure et conception : Comment faire correspondre les exigences

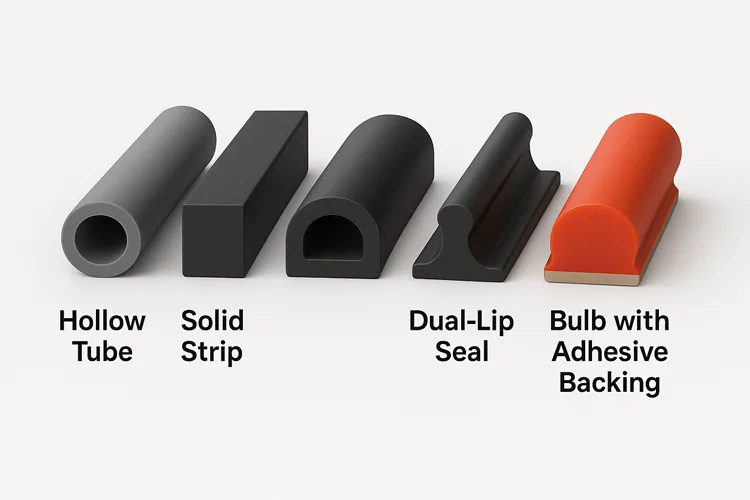

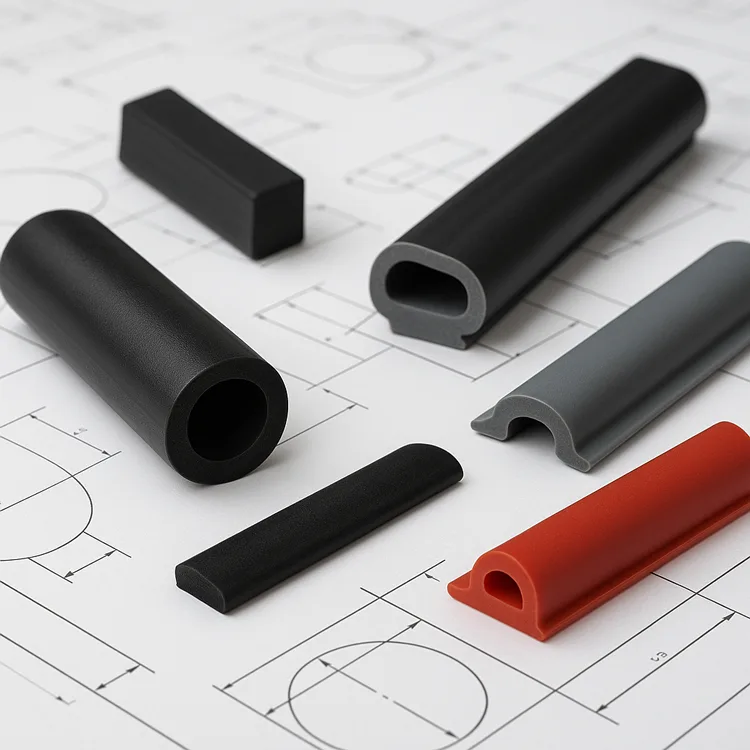

3.1 Conception de la forme de la section transversale

En ce qui concerne les joints en caoutchouc extrudé, la forme n'est pas seulement une forme, c'est une fonction. Au fil des ans, j'ai constaté que la bonne conception de la section transversale peut faire ou défaire les performances d'un joint.

• Profils creux
  C'est mon choix préféré pour l'amortissement des vibrations et l'isolation phonique. Leur compressibilité permet d'absorber l'énergie et d'assurer la flexibilité de l'étanchéité, ce qui est particulièrement utile dans les cas suivants les cabines automobiles et les conduits de chauffage, de ventilation et de climatisation.
• Profils solides
  Je me tourne vers le caoutchouc solide lorsque la résistance et la résilience sont cruciales. Ils sont idéaux pour joints de compression dans les joints statiquescomme les joints de dilatation des bâtiments ou les brides des appareils à pression.
• Profilés à lèvre ou à bride
  Ils offrent des capacités d'étanchéité dynamiques, s'adaptant aux surfaces irrégulières tout en maintenant une barrière étanche. Je les recommande souvent pour les fenêtres coulissantes, les portes de réfrigération et le verre automobile.

Chaque géométrie a sa raison d'être. Une bonne conception augmente la fiabilité de l'étanchéité, tandis qu'une mauvaise conception provoque des fuites, des bruits ou une usure prématurée.

3.2 Paramètres de performance clés

Le matériau et la forme ne suffisent pas. J'évalue toujours trois propriétés critiques lors de la conception ou du choix d'un joint :

• Kit de compression
  Cela m'indique dans quelle mesure un caoutchouc se rétablit après avoir été comprimé. Une faible compression (idéalement <20%) permet au joint de conserver sa forme au fil du temps, en particulier dans les cas suivants joints de porte et colliers de serrage.
• Résistance à la traction
  Particulièrement important dans les applications où le joint peut être étiré ou tiré pendant l'installation. Je recherche >7 MPa pour les environnements robustes et soumis à de fortes contraintes.
• Dureté (Shore A)
  Shore A 40-70 est le point idéal pour la plupart des joints extrudés. Une dureté plus faible améliore la flexibilité (idéale pour les courbes), tandis qu'une dureté plus élevée augmente la stabilité (idéale pour les cadres rigides).

3.3 Compléments à la conception fonctionnelle

Au-delà de l'étanchéité de base, les joints en caoutchouc d'aujourd'hui doivent jouer plusieurs rôles. J'ai travaillé sur des profils personnalisés avec des fonctionnalités supplémentaires telles que :

• Support autocollant: Accélère l'installation sur les portes et les fenêtres. Idéal pour les bricoleurs ou les chaînes de production rapide.
• Inserts magnétiques: Utilisé pour les portes de réfrigérateurs ou les panneaux de salles blanches où l'étanchéité par encliquetage est essentielle.
• Chemins conducteurs: Intégré dans le silicone pour fournir Blindage EMI dans les boîtiers électroniques.

Il ne s'agit plus seulement d'étanchéité.un profilé moderne en caoutchouc extrudé peut être multifonctionnelLe système d'information sur la santé de l'Union européenne (UE) est un système de gestion de la santé, esthétique et facile à installer.

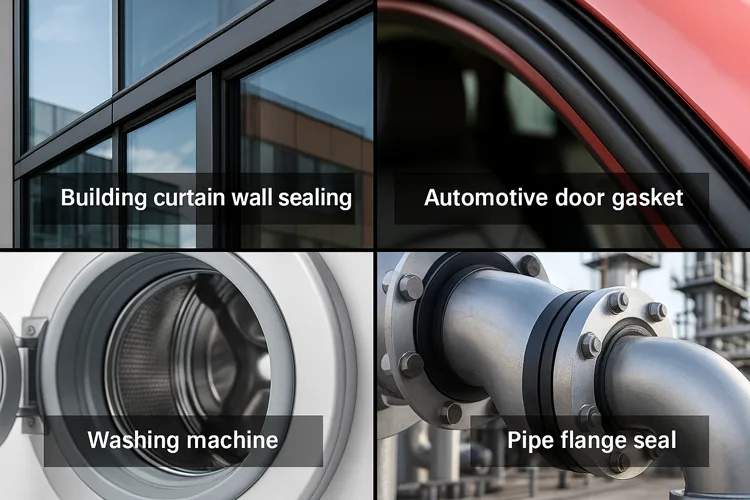

4. Applications industrielles approfondies

L'une des parties les plus passionnantes du travail avec les joints en caoutchouc extrudé est de voir comment les joints en caoutchouc extrudé sont fabriqués. l'étendue et la créativité de leur utilisation. Des immeubles de grande hauteur aux batteries de véhicules électriques, ces joints protègent discrètement les systèmes dont nous dépendons chaque jour.

4.1 Industrie de la construction

Dans la construction, l'étanchéité est plus qu'une protection contre les intempéries, c'est une question de longévité et d'efficacité énergétique.

• Joints des murs-rideaux: J'ai fourni des joints EPDM pour des façades vitrées où ils empêchent les infiltrations d'eau et les ponts thermiques. Le choix approprié du profilé réduit la charge de chauffage, de ventilation et de climatisation et garantit la conformité avec les normes relatives à l'enveloppe du bâtiment.
• Joints de porte et de fenêtre en aluminium: Un bon joint doit résister aux variations de température, à l'exposition aux UV et à l'usure mécanique. Dans ce cas, je recommande souvent des profilés co-extrudés : un bulbe souple pour la compression et une colonne vertébrale rigide pour un montage sûr.

4.2 Industrie automobile

Les exigences en matière d'étanchéité automobile évoluent rapidement, en particulier avec l'essor des véhicules électriques.

• Joints d'étanchéité pour batteries de véhicules électriques: Ils doivent supporter l'exposition au liquide de refroidissement, assurer l'étanchéité à l'air et rester flexibles pendant les cycles thermiques. Pour cela, j'ai travaillé sur extrusions de silicone ou de TPV sur mesure, incorporant sections à double duromètre pour différentes zones de force de compression.
• Joints de porte et de coffre: Ils combinent une finition esthétique avec une grande fonctionnalité-Il bloque le bruit, la poussière et l'eau. Je travaille souvent avec les équipementiers pour modifier la géométrie des lèvres ou ajouter des surfaces floquées pour une meilleure résistance à l'usure.

4.3 Appareils ménagers et électronique

La précision est essentielle dans les produits de consommation. Un écart minime peut entraîner des fuites, des courts-circuits ou des réclamations de la part des clients.

• Joints de porte de lave-linge: Ces joints sont soumis à une flexion constante et à l'humidité. J'utilise pour ces applications du silicone résistant à la moisissure et à haut pouvoir de rebondissement, en incorporant souvent une surface d'étanchéité texturée pour une meilleure adhérence.
• Joints de boîtier (joints IP): Pour les armoires et les panneaux de contrôle, je recommande le caoutchouc mousse ou les hybrides dense/éponge coextrudés. Ils se compriment facilement, offrent un excellent rebond et permettent de répondre aux exigences de l'UE en matière de sécurité. IP66/IP67 pour la résistance à l'eau et à la poussière.

4.4 Secteur industriel

Dans les environnements difficiles, l'étanchéité n'est pas facultative, elle est vitale pour la sécurité et les performances.

• Joints de brides de tuyaux: J'ai travaillé avec des extrusions d'EPDM et de NBR qui résistent aux produits chimiques agressifs et aux variations de température, en particulier dans les usines de traitement de l'eau ou de produits chimiques.
• Résistance aux produits chimiques Applications: Pour les corps de pompe ou les fermetures de fûts, nous avons conçu des joints en utilisant des matériaux de haute qualité. caoutchouc modifié par un élastomère fluoréLa combinaison de l'efficacité de l'extrusion et de l'efficacité de l'utilisation de l'eau est un atout majeur. tolérances de précision et conformité selon la norme ASTM D2000.

5. Guide des achats : Éviter les pièges et optimiser les coûts

Au fil des ans, j'ai appris que même le joint le mieux conçu peut échouer si la passation de marchés n'est pas gérée de manière stratégique. Qu'il s'agisse d'un projet de construction ou d'une nouvelle gamme d'appareils électroménagers, voici les éléments à prendre en compte. les facteurs critiques dont je tiens compte lors de la sélection et de la gestion des fournisseurs de joints en caoutchouc extrudé.

5.1 Points clés pour l'évaluation des fournisseurs

Le choix d'un fournisseur compétent n'est pas seulement une question de prix, c'est aussi une question d'efficacité. fiabilité, traçabilité et soutien technique. Voici ma liste de contrôle :

• Certifications: Je recherche toujours des fournisseurs qui respectent les normes ISO 9001 et ASTM, en particulier pour les industries réglementées telles que l'automobile ou l'électronique.
• Capacité de production: Si un fournisseur ne peut s'engager à respecter des délais de livraison réguliers, c'est un signal d'alarme. Je préfère les fabricants qui produisent eux-mêmes l'extrusion, la découpe et le post-traitement afin d'éviter les retards dus à l'externalisation.
• Capacité de personnalisation: Pour les projets présentant des géométries non standard ou des matériaux spéciaux (comme le silicone de qualité FDA ou le TPV ignifugé), le fournisseur doit proposer soutien à la conception et prototypage.

Chez Kinsoe, par exemple, nous fournissons une réplication CAO en 3D et une précision de tolérance de ±0,05 mm, ce qui permet à nos clients de passer de l'échantillon à la production de masse sans surprise.

5.2 Stratégies d'optimisation des coûts

Si la qualité n'est pas négociable, il existe des moyens de faire des choix plus judicieux en matière de matériaux et de conception sans compromettre les performances.

• Substitution de matériaux: J'ai aidé des clients à remplacer l'EPDM par le TPV dans certains systèmes de fenêtres afin de réduire les coûts des matériaux de 10-15%, tout en conservant la résistance aux UV et la flexibilité.
• Profils simplifiés: La réduction du nombre de lobes, de contre-dépouilles ou de zones fonctionnelles dans la section transversale peut améliorer la stabilité de l'extrusion et de réduire les coûts d'outillage.
• Efficacité de la coextrusion: Au lieu de coller deux pièces ultérieurement, la co-extrusion de sections dures et souples en un seul passage améliore l'efficacité de la main-d'œuvre et réduit les défaillances des pièces lors de l'assemblage.

5.3 Problèmes courants et comment les résoudre

J'ai rencontré de nombreux problèmes évitables sur le terrain. Voici les trois principaux et la manière dont je les résous :

• Adhérence ou vieillissement: Souvent due à une mauvaise formulation du matériau ou à un mauvais stockage. Le passage à un silicone durci au peroxyde ou l'ajout d'agents antivieillissement peuvent éviter ce problème.
• Défauts d'installation: Les joints se détachent-ils ? Il s'agit probablement de la mauvaise préparation de l'adhésif ou du support. Je recommande de tester plusieurs types d'adhésifs dans des conditions environnementales réelles.
• Incohérence dimensionnelle: Cela est généralement dû à un manque de contrôle du processus ou à une mauvaise maintenance des outils. Je conseille toujours d'utiliser systèmes d'inspection en ligne basés sur le laser pour les tolérances critiques.

En fin de compte, l'achat intelligent n'est pas seulement une question d'économies - c'est aussi une question de fiabilité à long terme et de tranquillité d'esprit.

6. Installation et entretien

Même le joint en caoutchouc le mieux conçu et de la meilleure qualité sera moins performant s'il est mal installé ou mal entretenu. Au fil du temps, je me suis rendu compte que l'installation et l'entretien sont souvent négligésPourtant, ils sont essentiels au cycle de vie du phoque.

6.1 Méthodes d'installation

Des environnements de montage différents nécessitent des approches différentes. Voici les méthodes les plus courantes que j'utilise et les endroits où elles donnent les meilleurs résultats :

• Adaptation de la fente/du canal
  Il est idéal pour les applications architecturales et automobiles où le joint est inséré dans une rainure en aluminium ou en plastique. Il permet un remplacement facile et un excellent alignement. Un profil légèrement surdimensionné assure un ajustement serré et résistant aux vibrations.
• Support adhésif sensible à la pression (PSA)
  Populaire dans les portes, les fenêtres et les appareils électroménagers. Je recommande souvent l'adhésif 3M pour sa durabilité supérieure et sa résistance à la température. Mais attention...la préparation de la surface est essentielle. Le nettoyage avec de l'alcool isopropylique et la garantie d'un environnement sans poussière sont essentiels pour une adhésion à long terme.
• Fixation mécanique (à visser ou à clipser)
  Utilisés dans des scénarios industriels ou à forte charge où une sécurité mécanique est nécessaire. Par exemple, les grandes armoires ou les boîtiers de chauffage, de ventilation et de climatisation bénéficient de joints vissés qui peuvent supporter des contraintes mécaniques et des variations de pression.

Chaque méthode présente des compromis en termes de coût, de main-d'œuvre et de performance. Je conseille toujours à mes clients de choisir celle qui correspond le mieux à leurs conditions d'application.

6.2 Conseils d'entretien pour une meilleure longévité

Pour prolonger la durée de vie de l'appareil et éviter les pannes inattendues, voici la marche à suivre la routine d'entretien que je suis et que je recommande:

• Nettoyage régulier des surfaces
  Utilisez des nettoyants à pH neutre ou de l'alcool isopropylique. Évitez les solvants à base de pétrole, qui dégradent le caoutchouc avec le temps.
• Inspecter les coins et les joints
  La plupart des points de défaillance se situent au niveau des angles ou des jonctions. Une inspection visuelle trimestrielle permet de détecter le durcissement, la fissuration ou l'écaillage avant qu'ils ne deviennent un problème au niveau du système.
• Surveillance de l'environnement
  Dans les environnements extrêmes (par exemple, les façades extérieures ou les usines chimiques), je conseille de test annuel des matériaux pour la résistance à la traction et à la compression afin de garantir une fiabilité à long terme.
• Remplacer la déformation
  Si un joint ne rebondit plus après compression ou présente un aplatissement permanent, il est temps de le remplacer, même s'il n'y a pas de fissures visibles. Les performances sont déjà compromises.

Je le dis souvent à mes clients : un joint $2 peut protéger un système $2 millions - s'il est entretenu correctement.

7. Tendances futures et innovations

Le monde des joints en caoutchouc extrudé n'est pas statique. L'évolution des industries s'accompagne de celle des performances attendues de ces "protecteurs silencieux". Voici ce que je vois à l'horizon et comment je m'y prépare.

7.1 Innovation matérielle

Demande de des matériaux durables et plus intelligents est en train de remodeler l'industrie du caoutchouc.

• Caoutchouc biosourcé
  Au lieu d'utiliser des composés à base de pétrole, les fabricants explorent des alternatives dérivées des plantes, comme les hybrides de latex naturel et les caoutchoucs à base d'huile de soja. Ceux-ci sont de plus en plus utilisés dans les certifications de bâtiments écologiques et Produits conformes au label écologique.
• Revêtements auto-cicatrisants
  Imaginez un joint de porte qui se remet tout seul de petites coupures ou abrasions. Ce n'est plus de la science-fiction. J'ai vu des prototypes avec des microcapsules intégrées qui libèrent un agent de liaison lorsqu'elles sont rompues, ce qui permet à la porte de s'ouvrir et de se refermer d'elle-même. dommages mineurs à réparer soi-même-Idéal pour les environnements à forte usure.

7.2 Amélioration des processus

Du côté de l'industrie manufacturière, automatisation et contrôle de précision sont à l'origine d'améliorations considérables.

• Outillage imprimé en 3D
  La fabrication traditionnelle de matrices est lente et coûteuse. Aujourd'hui, je peux imprimer en 3D des prototypes de matrices en quelques heures seulement, ce qui permet de itération rapide et validation de la conception. Cela permet de raccourcir les délais et de réduire les coûts de développement.
• Inspection laser en ligne
  Le contrôle des dimensions en temps réel pendant l'extrusion garantit que chaque mètre est conforme aux spécifications. Avec une précision de ±0,05 mm, je peux promettre en toute confiance une qualité constante pour les grands volumes de production.
• Lignes d'extrusion intelligentes
  Grâce à l'intégration de l'IdO, les machines ajustent désormais elles-mêmes les paramètres d'extrusion en fonction des boucles de rétroaction. Cela permet de minimiser les rebuts et d'augmenter l'efficacité énergétique.

7.3 Évolution de la demande de l'industrie

L'émergence de nouveaux secteurs d'activité s'accompagne d'une nouveaux défis en matière d'étanchéité:

• Allègement pour les véhicules électriques (VE)
  La réduction du poids est un objectif majeur de la conception. Cela signifie des joints plus fins, des profils multifonctionnels co-extrudés et des tolérances dimensionnelles plus strictes. J'ai déjà aidé des clients d'EV à passer de l'EPDM solide à des profils TPV creux, ce qui leur a permis d'économiser plus de 20% en poids de pièces.
• Miniaturisation dans l'électronique
  Les appareils de petite taille ont besoin de joints ultra-précis, à faible compression, qui bloquent encore la poussière et l'humidité. Le silicone éponge dans les micro-extrusions est en train de devenir un produit de base.
• Systèmes architecturaux hybrides
  De plus en plus de bâtiments utilisent aujourd'hui des cadres en matériaux mixtes (par exemple, bois + aluminium). Cela nécessite joints à double compatibilitéLa plupart du temps, il s'agit de profils co-extrudés qui tiennent compte de la dilatation thermique différentielle.

S'il y a une chose que j'ai apprise, c'est que l'humble joint en caoutchouc évolue rapidement - et il est essentiel de le suivre pour rester compétitif.

8. Conclusion

Après des années de travail avec des joints en caoutchouc extrudé dans un large éventail d'industries, une chose est devenue très claire pour moi : il n'y a pas de solution universelle. Le meilleur joint n'est pas le plus cher, ni le plus techniquement avancé - c'est celui qui répond le mieux aux besoins exacts de l'application.

Qu'il s'agisse de choisir entre l'EPDM et le silicone, d'opter pour un profilé creux ou plein, ou de sélectionner la bonne méthode d'installation, Une étanchéité réussie commence toujours par la compréhension de l'environnement, des exigences mécaniques et de l'équilibre coût-performance..

Des gratte-ciel aux salles blanches en passant par les véhicules électriques et les appareils électroménagers, les joints en caoutchouc extrudé garantissent discrètement la sécurité, l'efficacité et la durabilité. Et à mesure que les industries deviennent plus intelligentes et plus écologiques, ces composants continueront d'évoluer au même rythme, grâce à de meilleurs matériaux, des tolérances plus strictes et une production plus efficace.

Voici mon conseil : adaptez votre solution d'étanchéité à vos besoins réels, et pas seulement aux spécifications techniques. La sur-ingénierie gaspille de l'argent. Une ingénierie insuffisante risque d'aboutir à un échec.

Si vous ne savez pas par où commencer, je vous recommande de consulter :

• Laboratoires d'essai tiers (par exemple, pour les essais Shore A, de traction ou de migration)
• Organismes de normalisation comme ASTM, ISO et UL pour les critères de performance
• Fabricants réputés qui offrent non seulement du caoutchouc mais aussi des conseils en matière d'ingénierie

Au KinsoeJe travaille en étroite collaboration avec des ingénieurs et des spécialistes de l'approvisionnement dans le monde entier afin de fournir des services de conseil et d'assistance aux entreprises. étanchéité personnalisée de la sélection des matériaux à l'outillage, au prototypage et à la livraison. Si vous souhaitez explorer des options ou résoudre un problème, n'hésitez pas à nous contacter. tendre la main.
