1. Pourquoi la résistance à la traction est-elle importante dans les applications du caoutchouc ?
La résistance à la traction est l'une des propriétés mécaniques les plus importantes dans la sélection des caoutchoucs. Selon la norme ASTM D412, il s'agit de la contrainte maximale qu'un matériau en caoutchouc peut supporter lorsqu'il est étiré avant de se rompre. Pour les ingénieurs et les concepteurs, cette valeur est un indicateur clé de la résistance d'un matériau à la déchirure ou à la rupture sous charge.
Lorsque la résistance à la traction est insuffisante, les composants en caoutchouc sont susceptibles de se fissurer, de se déchirer ou de se rompre complètement, en particulier dans les applications d'étanchéité, où même de petites déformations peuvent entraîner des fuites ou des pertes de pression. Dans les tuyaux ou les joints soumis à des charges dynamiques, une résistance insuffisante peut provoquer une défaillance précoce, entraînant des temps d'arrêt coûteux ou des problèmes de sécurité.
Toutefois, le matériau le plus résistant n'est pas toujours le meilleur. Le caoutchouc doit non seulement résister aux forces de traction, mais aussi conserver sa flexibilité, sa reprise de compression ou sa résistance aux produits chimiques. C'est pourquoi les la bonne résistance à la traction est une question d'équilibre et non de maximisation. Le choix d'un matériau adapté au profil de contrainte spécifique de votre application est beaucoup plus efficace que la sélection aveugle de l'option disponible la plus solide.
2. Tableau comparatif des résistances à la traction des caoutchoucs courants
Pour faciliter la sélection des matériaux, j'ai établi un tableau comparatif des plages de résistance à la traction pour les caoutchoucs industriels couramment utilisés. Ces valeurs sont approximatives et basées sur des grades de composés standard testés selon la norme ASTM D412. Les valeurs réelles peuvent varier en fonction de la formulation et du traitement.
| Type de caoutchouc | Plage de résistance à la traction (MPa) | Caractéristiques principales |
|---|---|---|
| EPDM | 7-14 | Bonne résistance aux intempéries, résistance moyenne |
| Silicone | 6-12 | Excellente résistance à la chaleur, texture douce, résistance moindre |
| Nitrile (NBR) | 12-20 | Grande résistance à l'huile, grande solidité |
| Néoprène | 8-17 | Bonne résistance au vieillissement, résistance équilibrée |
| Fluoroélastomère (FKM) | 10-18 | Forte résistance chimique, résistance stable |
Ces valeurs constituent une référence rapide pour le choix du caoutchouc en fonction de la charge mécanique prévue pour l'application. Par exemple, le nitrile et le FKM ont tendance à être meilleurs pour les applications suivantes étanchéité à l'huile L'EPDM est quant à lui très apprécié pour les pièces automobiles et les joints d'étanchéité en raison de sa flexibilité et de sa stabilité environnementale.

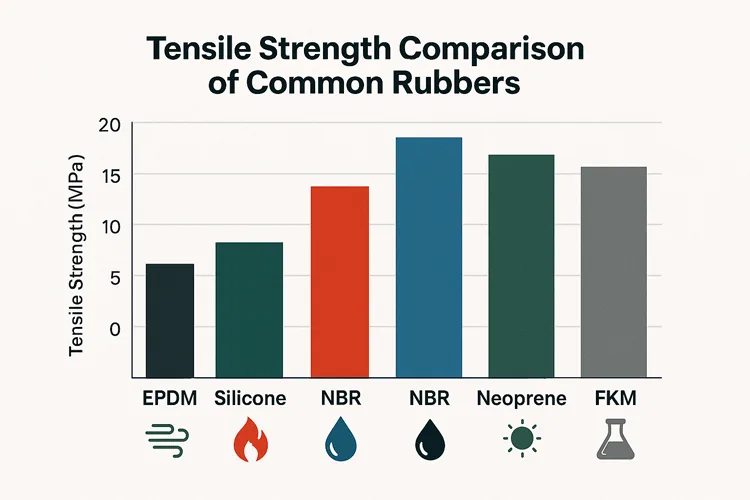

Je recommande de visualiser ces données sous la forme d'un diagramme à barres ou d'un diagramme radar afin de mettre en évidence les différences de performance entre les matériaux en un coup d'œil.
3. Comment équilibrer la résistance à la traction avec d'autres propriétés dans des applications réelles
La résistance à la traction est rarement le seul indicateur de performance qui compte. Dans les applications réelles, les composants en caoutchouc doivent supporter une combinaison de forces, de facteurs de stress environnementaux et de mouvements mécaniques. Voici comment j'évalue généralement la résistance à la traction dans le contexte:
3.1 Joints : Solidité et souplesse
Dans le cadre d'une étanchéité statique ou dynamique, le caoutchouc doit se conformer étroitement aux surfaces d'accouplement. Si la résistance à la traction est trop élevée, le caoutchouc peut devenir trop rigide pour se comprimer efficacement, ce qui entraîne une défaillance de l'étanchéité. Je choisis souvent des matériaux plus souples comme le silicone ou l'EPDM à faible duromètre pour des applications où la compression et la flexibilité sont plus importantes que la résistance brute.
3.2 Tuyaux et tubes : Solidité et résistance à la pression
Les tuyaux en caoutchouc doivent supporter la pression interne sans éclater ni s'affaisser. Des matériaux comme le NBR, dont la résistance à la traction est comprise entre 12 et 20 MPa, sont idéaux car ils équilibrent l'élasticité et la durabilité sous contrainte. Toutefois, pour les systèmes légers ou à faible pression, des caoutchoucs à résistance modérée comme l'EPDM peuvent s'avérer plus rentables et suffisants.
3.3 Parties dynamiques : Force et résilience
Dans les tampons antivibrations, les passe-fils ou les supports de suspension, ce n'est pas seulement la résistance à la traction qui compte, mais aussi la capacité de résistance à l'usure. résistance au rebond et à la fatigue qui comptent. Le néoprène et le silicone - bien qu'ils ne soient pas les plus résistants - excellent dans l'absorption des mouvements répétés sans déformation permanente. J'évite d'utiliser des caoutchoucs trop rigides dans ces contextes.
3.4 Environnements difficiles : Solidité et résistance aux produits chimiques
Dans les usines chimiques ou à l'extérieur, la résistance du caoutchouc peut se dégrader avec le temps. Le FKM se distingue par sa résistance aux produits chimiques et ses performances mécaniques stables. Même avec une résistance à la traction similaire à celle du NBR, sa fiabilité à long terme en fait souvent le choix le plus sûr.
Conseil : Il est plus judicieux de choisir la "résistance adéquate" qui convient au travail à effectuer que de rechercher le "nombre le plus élevé possible". Une ingénierie trop poussée peut entraîner une mauvaise étanchéité, des coûts excessifs ou une usure prématurée.
4. Facteurs clés qui influencent la résistance à la traction du caoutchouc
Même au sein d'un même type de caoutchouc, la résistance à la traction peut varier considérablement en fonction de la manière dont le matériau est formulé et traité. D'après mon expérience, les facteurs suivants jouent un rôle crucial dans la détermination de la résistance d'un mélange de caoutchouc :
- Pureté des matériaux et formulation
Le polymère de base ne définit pas à lui seul la résistance. Les additifs tels que le noir de carbone, la silice, les huiles et les plastifiants ont tous un impact sur les propriétés de résistance à la traction. Une charge élevée peut réduire la résistance, tandis que des agents de réticulation et des charges de renforcement optimisés l'améliorent. La pureté des matières premières influe également sur la consistance : les impuretés peuvent créer des concentrateurs de contraintes qui entraînent une défaillance précoce.
- Paramètres de polymérisation (vulcanisation)
Le processus de vulcanisation, en particulier la température, la pression et la durée, affecte directement la densité de la réticulation. Un caoutchouc insuffisamment vulcanisé peut rester faible et collant, tandis qu'une vulcanisation excessive peut le rendre cassant. Chaque type de caoutchouc a une fenêtre de vulcanisation optimale, et je veille toujours à contrôler étroitement le processus pour atteindre ce point idéal.
- Conditions environnementales
L'exposition à des températures extrêmes, à l'ozone, aux UV ou à des produits chimiques agressifs dégrade progressivement les chaînes de polymères. C'est pourquoi les caoutchoucs exposés à l'extérieur ou dans des environnements difficiles doivent être formulés pour être stables, et pas seulement pour être résistants. Les tests de pré-vieillissement permettent de prédire le comportement à long terme.
- Service Life & Aging
Même le caoutchouc le plus résistant perd de sa force avec le temps. Les essais de vieillissement - comme le vieillissement en four à air chaud ou l'immersion dans des produits chimiques spécifiques - simulent l'évolution des propriétés de traction après des années d'utilisation. Pour les joints d'étanchéité critiques, je demande toujours des données d'essai montrant la conservation de la résistance après le vieillissement.
5. Comment interpréter un rapport d'essai de traction sur caoutchouc ?

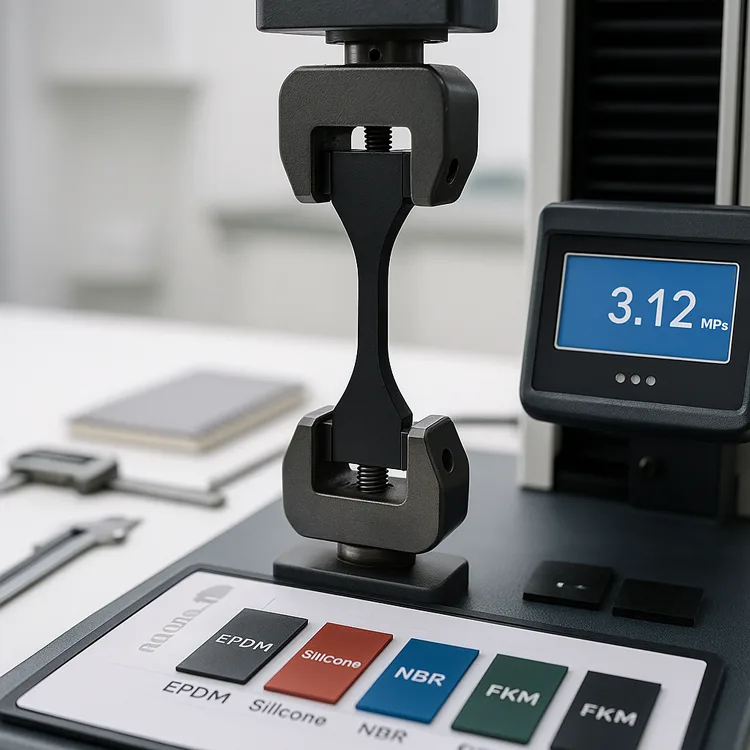

Lors de la sélection de matériaux en caoutchouc pour un usage technique, la compréhension du rapport d'essai est tout aussi importante que la lecture d'une fiche technique. La plupart des essais de résistance à la traction suivent soit ASTM D412 ou ISO 37qui consiste à étirer un échantillon de caoutchouc en forme d'haltère jusqu'à ce qu'il se brise.
- Termes clés du rapport
- Résistance à la rupture (MPa) : Contrainte maximale que l'échantillon supporte avant de se rompre.
- Allongement à la rupture (%) : Jusqu'à quel point le matériau s'étire avant de se rompre. Indique la flexibilité.
- Module (100%, 200%, etc.) : Contrainte à des niveaux de déformation spécifiques - utile pour prédire le comportement du matériau sous une charge partielle.
Ces valeurs sont souvent représentées sur un courbe contrainte-déformationoù la pente et la crête donnent des indications sur la rigidité et la durabilité.
- Drapeaux rouges dans les rapports
Si le rapport indique une chute brutale de la résistance après un vieillissement à la chaleur, une immersion dans un liquide ou une exposition aux UV, cela peut être le signe de problèmes de durabilité à long terme. Je compare toujours les valeurs d'essai vieillies et non vieillies pour déterminer si un matériau est suffisamment robuste pour l'environnement auquel il est destiné.
- Cas d'utilisation dans le monde réel
Récemment, lors de l'évaluation de joints en caoutchouc pour une pompe chimique, j'ai comparé les rapports d'essais de traction du NBR et du FKM. Bien que les deux aient satisfait aux spécifications initiales, le FKM a conservé une résistance de plus de 90% après immersion dans l'acide, tandis que le NBR a perdu 40%. Cette différence a rendu le choix évident.
Un bon rapport de traction ne se contente pas d'indiquer la résistance, il permet de prévoir les performances dans le temps.

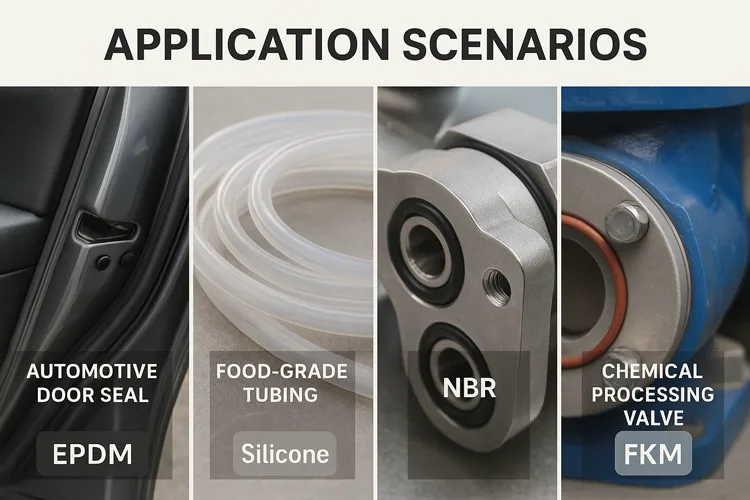

6. Guide de sélection des matériaux par application
Le choix d'un caoutchouc est toujours spécifique à une application. Vous trouverez ci-dessous un guide de référence rapide que j'utilise souvent pour conseiller les ingénieurs et les acheteurs sur le choix des matériaux en fonction de la résistance à la traction et de l'adéquation globale :
| Scénario d'application | Caoutchouc recommandé | Raisonnement |
|---|---|---|
| Joints automobiles | EPDM | Excellente résistance à l'ozone, économique, résistance modérée suffisante pour l'étanchéité |
| Tubes de qualité alimentaire | Silicone | Non toxique, résistant aux hautes températures, conforme aux réglementations de la FDA, flexibilité adéquate. |
| Bagues d'étanchéité hydrauliques | NBR | Résistance exceptionnelle à l'huile, haute résistance à la traction pour supporter la pression des fluides |
| Joints de vannes chimiques | FKM | Stabilité chimique exceptionnelle, maintien de la résistance au fil du temps dans les environnements corrosifs |
J'ai constaté qu'essayer d'utiliser un seul type de caoutchouc pour toutes les applications se retourne souvent contre soi. Un matériau qui fonctionne bien dans l'industrie alimentaire à haute température peut échouer dans des environnements chargés d'huile, et vice versa. Par exemple, si le silicone est idéal pour les systèmes propres, il n'a pas la résistance à la traction nécessaire pour résister à des contraintes mécaniques importantes.
Il faut toujours considérer la résistance du matériau par rapport aux niveaux de contrainte réels et à l'exposition à l'environnement.
7. Conclusion et conseils
La résistance à la traction est un paramètre essentiel dans l'évaluation des matériaux en caoutchouc, mais ce n'est jamais le seul qui compte. D'après mon expérience, les composants en caoutchouc les plus performants sont ceux qui sont choisis en fonction des critères suivants une compréhension approfondie des exigences mécaniques et environnementales de l'applicationet pas seulement les valeurs de résistance maximale.
Un caoutchouc ayant "la plus grande résistance" peut sembler impressionnant sur le papier, mais dans la pratique, il pourrait être trop rigide, trop cassant ou chimiquement incompatible. C'est pourquoi je considère toujours la résistance à la traction comme un critère d'évaluation. indice de vérification obligatoireIl ne s'agit pas d'un critère à part entière.
Avant de finaliser un matériau en caoutchouc, je recommande de demander des rapports d'essai complets, de comprendre les données de performance vieillies et, si possible, de valider les propriétés à l'aide d'échantillons réels ou de COA (certificats d'analyse). La communication avec votre fournisseur est essentielle - ne vous contentez pas de spécifications génériques si votre application a des exigences uniques.
En résumé, il faut connaître son application, comprendre les compromis et choisir un matériau performant, et pas seulement un matériau qui impressionne sur le papier.
