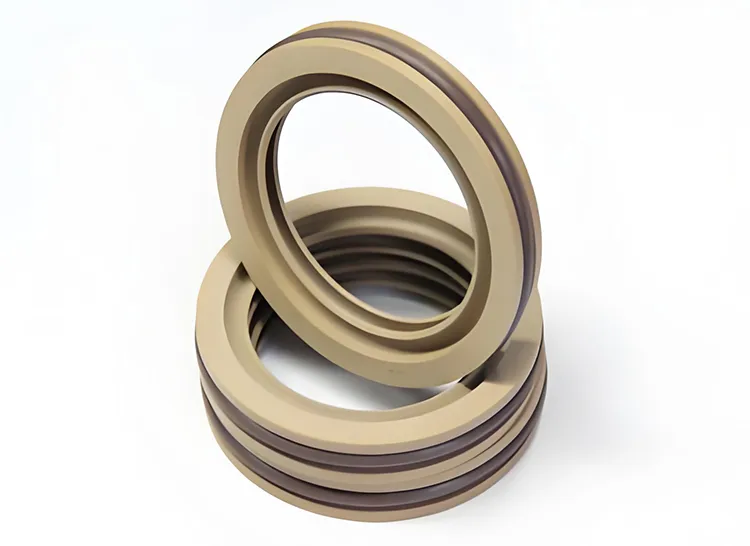

1. Problema: perché la scelta del giusto materiale per le guarnizioni è importante
Le tenute alternate sono utilizzate in alcuni degli ambienti industriali più impegnativi, come i cilindri idraulici, i sistemi pneumatici e le apparecchiature di lavorazione. A differenza delle tenute statiche, che rimangono semplicemente in posizione, le tenute alternate devono sopportare movimenti continui, pressioni elevate, fluttuazioni di temperatura e l'esposizione a fluidi potenzialmente aggressivi. Questa combinazione di condizioni crea un finestra di prestazioni ridotta dove le proprietà del materiale giocano un ruolo decisivo.
Quando il materiale della guarnizione non è adeguatamente adattato all'applicazione, possono sorgere diversi problemi critici:
- Usura prematura e perdite causati da un attrito eccessivo o da una scarsa compatibilità con il mezzo operativo.
- Estrusione e deformazione a causa di una durezza inadeguata o di una scarsa resistenza alla pressione.
- Degradazione chimica, come il rigonfiamento, la fessurazione o l'indurimento dell'elastomero.
- Movimento stick-slip, con conseguente movimento irregolare, perdita di energia ed eventuale guasto dell'apparecchiatura.
Questi problemi non riguardano solo la guarnizione, ma compromettono le prestazioni dell'intero sistema. La manutenzione non programmata, i tempi di inattività e la sostituzione dei componenti possono superare rapidamente il costo iniziale della guarnizione stessa. Ecco perché un'accurata selezione dei materiali è il prima linea di difesa per garantire l'affidabilità della tenuta a lungo termine nelle applicazioni alternative.
2. Soluzione: Adattare il materiale delle guarnizioni alle condizioni di applicazione
Ogni sistema alternativo richiede un equilibrio tra prestazioni di tenuta, durata dell'usura e stabilità operativa. Una tenuta ben progettata non è solo una questione di forma o di installazione: è fondamentalmente una questione di Scegliere il materiale giusto per il lavoro. La corretta mescola a base di elastomero o PTFE è in grado di gestire pressione, temperatura, attrito ed esposizione chimica. senza compromettere le prestazioni.
Un materiale ben assortito offre quattro vantaggi fondamentali:
- ✅ Prestazioni di tenuta stabili in presenza di pressioni e sbalzi di temperatura variabili
- 🛡️ Elevata resistenza all'usura causati da movimenti ripetitivi e dall'attrito dei fluidi.
- 🧪 Compatibilità chimica con oli, refrigeranti, solventi e altre sostanze di processo.
- 🔁 Elasticità costante e basso stick-slip per un movimento alternativo fluido
Questa decisione va oltre la guarnizione stessa. Le proprietà del materiale influiscono direttamente:
- Il requisito finitura superficiale e durezza dell'albero o del foro di accoppiamento
- Il geometria del premistoppa e le tolleranze di estrusione
- Il strategia di lubrificazione per gestire attrito e usura
- L'uso di anelli di riserva, tergicristalli o elementi di supporto per l'armatura
In breve, la scelta di un materiale appropriato garantisce che la guarnizione funzioni come una sistema, non come un singolo pezzo. Comprendendo l'interazione tra il materiale della guarnizione e il suo ambiente operativo, gli ingegneri possono estendere in modo significativo la durata di vita e ridurre il costo totale di proprietà.
3. Considerazioni chiave nella scelta dei materiali per le tenute alternate
Scegliere il materiale giusto non significa solo scegliere qualcosa che “vada bene”. Richiede una partita tecnica tra le proprietà del sigillo e il condizioni operative reali che dovrà affrontare. Di seguito sono riportati i fattori più critici che ingegneri e acquirenti devono valutare quando specificano i materiali per le tenute alternative.
3.1 Comprendere le esigenze delle tenute alternate
Le tenute alternate operano in ambienti dinamici dove il movimento, la pressione e l'esposizione ai fluidi ne mettono costantemente a dura prova l'integrità. A differenza delle tenute statiche, devono mantenere la tenuta mentre scorrono contro una superficie in movimento, spesso ad alta velocità e con carichi fluttuanti.
- Le pressioni elevate aumentano il rischio di estrusione e deformazione.
- Il calore di attrito accelera l'usura e la degradazione chimica.
- I contaminanti abrasivi possono danneggiare i materiali più morbidi.
- Un disallineamento o una cattiva finitura superficiale possono ridurre la durata di vita.
3.2 Opzioni di materiali comuni a base di elastomero e PTFE
| Materiale | Intervallo di temperatura | Punti di forza | Applicazioni tipiche |
|---|---|---|---|
| NBR (Nitrile) | Da -30 °C a +100 °C | Buona resistenza all'olio, conveniente | Sistemi idraulici e pneumatici |
| HNBR | Da -30 °C a +150 °C | Resistenza termica e chimica migliorata rispetto all'NBR | Sistemi di olio ad alta pressione |
| FKM | Da -20 °C a +200 °C | Eccellente resistenza chimica e stabilità al calore | Trattamento chimico, alta temperatura |
| PU (poliuretano) | Da -40 °C a +100 °C | Eccezionale resistenza all'abrasione, elevata resistenza alla trazione | Sistemi idraulici per impieghi gravosi |
| PTFE | Da -200 °C a +260 °C | Basso attrito, chimicamente inerte, ampio intervallo di temperatura | Supporti ad alta velocità o aggressivi |
| EPDM | Da -50 °C a +150 °C | Resistente al vapore, all'acqua calda e ai solventi polari. | HVAC, lavorazione degli alimenti |
| Silicone | Da -60 °C a +200 °C | Flessibile alle basse temperature, opzioni di grado FDA | Alimentari, farmaceutici, guarnizioni a bassa pressione |
📝 Nota: Ogni materiale presenta dei compromessi. Ad esempio, il PU offre una grande resistenza all'usura ma può essere sensibile alle alte temperature, mentre il PTFE eccelle in condizioni difficili ma richiede una progettazione precisa del premistoppa.
3.3 Abbinamento del materiale alle condizioni di applicazione
L'ambiente operativo determina il composto più performante:
- Pressione: Le alte pressioni possono richiedere PU o PTFE rinforzato per la resistenza all'estrusione.
- Temperatura: FKM o PTFE sono adatti a temperature elevate; EPDM e silicone eccellono nelle applicazioni a bassa temperatura o a vapore.
- Prodotti chimici: FKM e PTFE offrono una resistenza superiore a oli, solventi e sostanze aggressive.
- Velocità e attrito: Il PTFE è ideale per le applicazioni a basso attrito; il PU e l'HNBR offrono un equilibrio tra costi e prestazioni.
3.4 Fattori di supporto alla progettazione
La scelta del materiale è efficace solo se abbinata a una buona progettazione del sistema.
- Finitura superficiale: Una superficie più liscia riduce al minimo l'attrito e l'usura.
- Durezza: L'accoppiamento di durezza tra la guarnizione e le parti di accoppiamento riduce i danni.
- Design del premistoppa: Le tolleranze devono controllare l'estrusione senza comprimere eccessivamente la guarnizione.
- Lubrificazione: Il lubrificante o il fluido giusto aiuta a prolungare la durata di vita.
4. Scenari pratici di selezione dei materiali
Per scegliere il materiale giusto per le tenute alternate, la teoria da sola non basta. Gli ingegneri devono logica di selezione del mondo reale che corrisponde al comportamento del materiale condizioni di lavoro specifiche. Di seguito sono riportati gli scenari tipici in cui eccellono i diversi compound a base di elastomeri e PTFE.
4.1 Cilindri idraulici ad alta pressione
Condizioni tipiche:
- Pressione: fino a 25 MPa o superiore
- Fluido: olio idraulico
- Temperatura: da -20 °C a +100 °C
- Movimento: movimento alternativo veloce con corse lunghe
Materiali consigliati:
- PU (poliuretano) - eccellente resistenza all'estrusione e all'usura, ideale per le guarnizioni di steli e pistoni.
- HNBR - adatto per applicazioni che richiedono una migliore resistenza al calore e all'olio rispetto all'NBR.

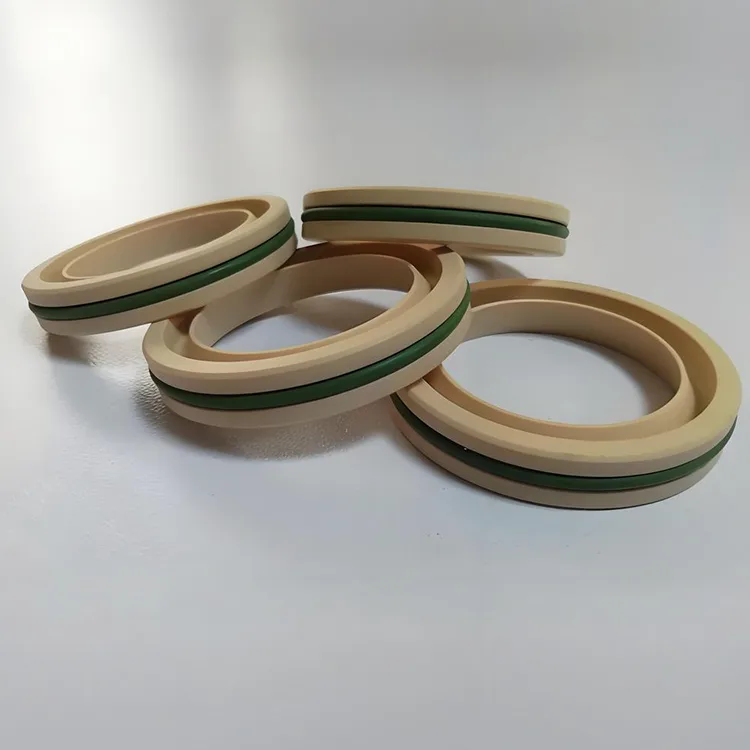

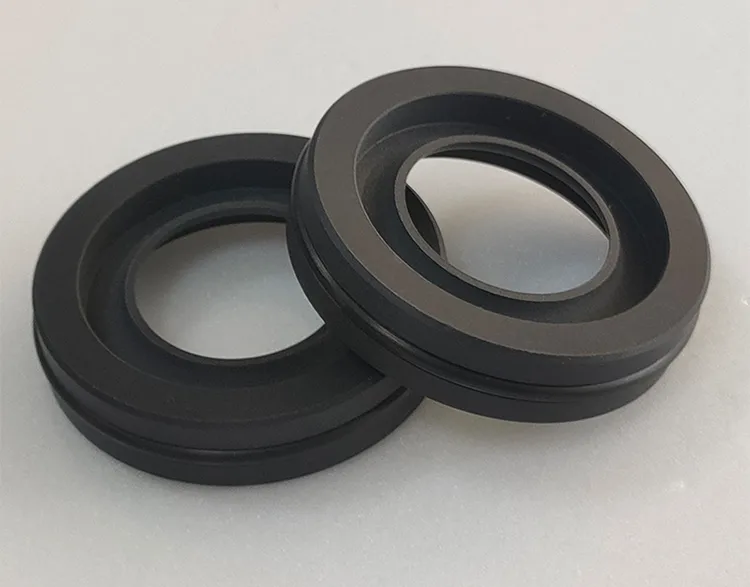

- PTFE + Energizer - Ideale per le altissime pressioni o per i casi in cui è fondamentale un basso attrito.
Perché: L'alta pressione aumenta il rischio di estrusione e di danneggiamento del labbro. Il PU e l'HNBR mantengono la forma e la resilienza, mentre il PTFE riduce l'attrito e migliora la durata nei sistemi per impieghi gravosi.
4.2 Apparecchiature pneumatiche a bassa temperatura
Condizioni tipiche:
- Pressione: moderata
- Temperatura: fino a -40 °C
- Mezzo: aria compressa o gas inerte
- Velocità: cicli rapidi con carichi leggeri
Materiali consigliati:
- Silicone - eccellente flessibilità alle basse temperature, conforme alla FDA per gli ambienti sensibili.
- EPDM - buona elasticità, tenuta stabile in condizioni di freddo e umidità.
- NBR - scelta economica per applicazioni pneumatiche generiche.
Perché: Le basse temperature rendono fragili molti elastomeri. Il silicone e l'EPDM mantengono l'elasticità e prevengono le perdite dovute al ritiro o all'indurimento a freddo.
4.3 Ambienti di processo chimici e ricchi di solventi
Condizioni tipiche:
- Temperatura: da -20 °C a +200 °C
- Mezzo: solventi, carburanti, fluidi corrosivi
- Pressione: medio-alta
- Esposizione: continua o intermittente
Materiali consigliati:
- FKM - eccellente resistenza chimica e alle temperature, prestazioni di tenuta stabili.
- PTFE - La migliore opzione per le sostanze chimiche aggressive e la durata a lungo termine.
- EPDM - adatto per solventi polari e vapore (ma non per gli oli).
Perché: In ambienti chimicamente aggressivi, la compatibilità dei materiali è la chiave per evitare rigonfiamenti, fessurazioni o degrado nel tempo.
4.4 Alberi alternativi ad alta velocità
Condizioni tipiche:
- Alta frequenza di corsa
- Temperature superficiali elevate
- Lubrificazione minima o periodi di funzionamento a secco
Materiali consigliati:
- PTFE - attrito bassissimo, ideale per ridurre l'accumulo di calore.
- PU - offre resistenza all'usura e buona resilienza in caso di movimenti rapidi.
- FKM - buona stabilità alle alte temperature.
Perché: A velocità elevate, l'attrito eccessivo accelera l'usura. Il PTFE riduce al minimo l'attrito, mentre il PU mantiene la stabilità dimensionale.
4.5 Applicazioni alimentari e medicali
Condizioni tipiche:
- Temperatura: variabile
- Mezzi: acqua, vapore, detergenti
- Conformità: FDA, normative UE
Materiali consigliati:
- Silicone - morbido, pulito e flessibile a temperature estreme.
- EPDM - resistente al vapore e ai detergenti.
- PTFE - adatto a prodotti chimici di pulizia aggressivi e a sistemi CIP/SIP.
Perché: Queste applicazioni richiedono resistenza chimica e conformità agli standard igienici. Il silicone e il PTFE offrono prestazioni eccellenti con un rischio minimo di contaminazione.
5. Fattori di supporto oltre al materiale
La scelta del materiale è alla base di una tenuta alternata affidabile, ma da sola non può garantire prestazioni a lungo termine. Una tenuta funziona come parte di un Sistema completo-comprese le superfici di accoppiamento, il design del premistoppa, la strategia di lubrificazione e i componenti protettivi circostanti. Questi fattori di supporto sono spesso il elementi decisivi che determinano se una guarnizione raggiunge la durata prevista o si rompe prematuramente.
5.1 Finitura superficiale e durezza dell'albero
L'interazione tra la guarnizione e la superficie dell'albero o del foro è fondamentale.
- A finitura superficiale liscia (in genere Ra 0,2-0,4 µm per le tenute dinamiche) minimizza l'usura e riduce l'attrito.
- A superficie dell'albero più dura (ad esempio, ≥ 55 HRC) protegge dalle rigature, soprattutto quando si utilizzano elastomeri più morbidi come NBR o PU.
- Superfici troppo ruvide possono abradere il labbro della guarnizione, mentre superfici troppo lisce possono causare un'inadeguata ritenzione della lubrificazione.
5.2 Progettazione del premistoppa e gap di estrusione
Anche il materiale migliore può fallire se la geometria del premistoppa non è corretta.
- Il gap di estrusione deve essere controllato in base alla durezza del materiale e alla pressione nominale.
- Le tolleranze più strette riducono il rischio di estrusione del materiale alle alte pressioni.
- Le guarnizioni in PTFE e PU richiedono un controllo più preciso del premistoppa rispetto agli elastomeri più morbidi.
5.3 Strategie di lubrificazione
L'attrito e l'accumulo di calore sono le cause principali del cedimento prematuro delle guarnizioni.
- Una selezione ben fatta lubrificante o fluido di sistema agisce sia come pellicola protettiva che come mezzo di raffreddamento.
- Materiali come il PTFE offrono naturalmente un basso attrito, mentre elastomeri come il PU e l'NBR traggono grandi benefici da una corretta lubrificazione.
- Nei casi di lubrificazione a secco o intermittente, i composti a base di PTFE sono spesso i migliori.
5.4 Componenti protettivi e rinforzi
Gli elementi di supporto, come i tergicristalli, gli anelli di sicurezza e gli anelli di usura, prolungano notevolmente la durata della tenuta.
- Tergicristalli evitare che gli agenti contaminanti penetrino nel premistoppa e danneggino il labbro di tenuta.
- Anelli di riserva ridurre il rischio di estrusione nelle applicazioni ad alta pressione.
- Anelli di usura o anelli di guida aiutano a mantenere l'allineamento e a distribuire i carichi laterali, proteggendo la guarnizione da un'usura irregolare.
5.5 Pratiche di manutenzione e installazione
Il passo finale per garantire l'affidabilità della tenuta è la corretta installazione e manutenzione.
- Evitare spigoli o bave durante il montaggio.
- Pre-lubrificare le guarnizioni per evitare l'attrito secco all'avvio.
- L'ispezione periodica dell'allineamento delle aste, dell'usura superficiale e delle perdite aiuta a individuare tempestivamente i problemi.
- Un corretto stoccaggio (temperatura controllata, umidità, protezione dai raggi UV) preserva l'integrità dell'elastomero prima dell'installazione.
6. Principali risultati
La scelta del materiale per le tenute alternate non è solo una fase di progettazione, ma anche una fase di decisione strategica che influisce sulle prestazioni, sui cicli di manutenzione e sul costo totale di proprietà. La scelta giusta aiuta i sistemi a funzionare più a lungo, in modo più sicuro ed efficiente, mentre la scelta sbagliata può innescare una reazione a catena di problemi: perdite, usura, tempi di fermo e riparazioni costose.
Ecco le lezioni essenziali da tenere a mente:
- Il materiale definisce le prestazioni. NBR, HNBR, FKM, PU, PTFE, EPDM e silicone hanno ciascuno punti di forza e limiti unici. La comprensione delle loro proprietà consente di scegliere la mescola giusta per la propria applicazione.
- Le condizioni del sistema determinano la scelta. Pressione, temperatura, compatibilità chimica, velocità e lunghezza della corsa devono guidare la scelta del materiale, non solo l'abitudine, il prezzo o la disponibilità.
- Il design e l'ambiente sono importanti. Anche il miglior materiale può fallire se la geometria del premistoppa, la finitura superficiale o la lubrificazione non sono controllate correttamente.
- I componenti di supporto prolungano la durata. Gli anelli di sicurezza, i tergicristalli e gli anelli di usura non sono opzionali: proteggono le guarnizioni e le aiutano a funzionare in modo costante in condizioni difficili.
- La manutenzione proattiva fa risparmiare denaro. L'installazione, lo stoccaggio e le ispezioni regolari possono ridurre drasticamente i tempi di inattività non programmati e prolungare la durata delle tenute.
7. Conclusioni: Trasformare la selezione dei materiali in prestazioni affidabili
La scelta del materiale giusto per le tenute alternate è più di una scelta tecnica: è una decisione strategica che determina l'affidabilità del sistema, i cicli di manutenzione e i costi a lungo termine. Il processo deve essere semplice ma strutturato:
- Definire le condizioni operative - pressione, temperatura, mezzo e profilo di movimento.
- Abbinare le proprietà del materiale - selezionare la mescola più adatta alle esigenze di prestazioni e resistenza chimica.
- Ottimizzare la progettazione del sistema - assicurarsi che la geometria del premistoppa, la finitura superficiale e la lubrificazione siano in linea con il materiale scelto.
- Convalidare prima di scalare - prestazioni di prova in condizioni realistiche.
- Lavorare con partner esperti - Il supporto professionale assicura che il materiale e il design siano pienamente allineati.
Quando la scelta del materiale è supportata da una solida progettazione e da test pratici, le tenute alternate possono ottenere prestazioni durature, stabili ed efficienti dal punto di vista dei costi.
