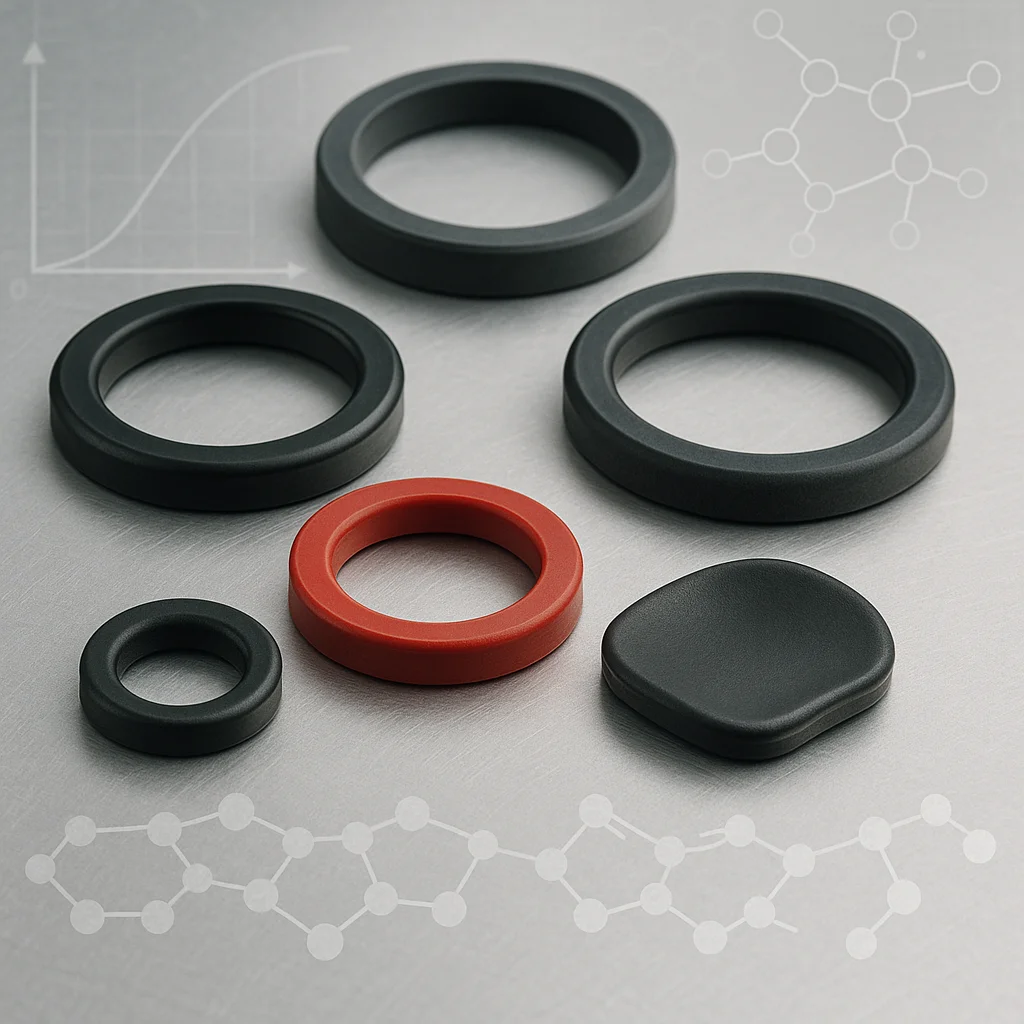

Guarnizioni in gomma sono fondamentali per l'affidabilità dei prodotti, ma molti trascurano una minaccia nascosta: deformazione per compressione. Con il tempo, le guarnizioni possono perdere la loro forma originale, causando perdite e guasti. In questo articolo spiegherò cos'è la deformazione da compressione, perché è importante e come prevenirla attraverso una scelta intelligente dei materiali e della progettazione.
La deformazione della gomma per compressione, spesso definita "compression set", è il cambiamento permanente della forma che si verifica quando una guarnizione di gomma viene sottoposta a una forza di compressione nel tempo. Questa deformazione riduce la capacità della guarnizione di tornare alla sua forma originale dopo la rimozione della pressione. È un fattore critico per il fallimento della guarnizione perché ne compromette l'elasticità, causando perdite, perdita di pressione o contaminazione. La scelta del materiale e del design giusto può ridurre significativamente questo problema.
Dopo aver definito la deformazione da compressione della gomma, vediamo più da vicino perché si verifica, come si misura e cosa si può fare per evitarla nelle applicazioni reali.
Che cos'è la deformazione da compressione?
La deformazione per compressione si riferisce al modo in cui la gomma cambia forma quando viene applicata una forza di compressione costante nel tempo. Quando la gomma viene schiacciata, come nel caso di una guarnizione o di un sigillo, cerca naturalmente di tornare alla sua forma originale una volta che la pressione viene rilasciata. Tuttavia, se la pressione viene applicata troppo a lungo, soprattutto a temperature elevate, la gomma potrebbe non recuperare completamente. Questa perdita permanente di forma è nota come set di compressione.
La deformazione avviene perché la gomma è un materiale viscoelastico, cioè si comporta sia come un liquido (viscoso) sia come una molla (elastica). Sotto un carico costante, le catene molecolari interne della gomma iniziano a rilassarsi e a spostarsi e, con il tempo, perdono la capacità di rimbalzare. Questo porta a lacune nella tenuta, con conseguenti perdite o contaminazioni, critiche in molte applicazioni industriali.
La deformazione per compressione non è uguale per tutti i tipi di gomma. Fattori come la formulazione della gomma, la densità di reticolazione, il contenuto di riempitivo e il processo di polimerizzazione influenzano la capacità di un materiale di comprimersi e di rimbalzare. La comprensione di questo comportamento aiuta a selezionare la gomma giusta per ogni applicazione, soprattutto per le guarnizioni che devono mantenere le prestazioni per una lunga durata.
Perché la gomma subisce una deformazione permanente?
La gomma subisce una deformazione permanente dovuta principalmente a set di compressioneche si verifica quando il materiale non è in grado di recuperare completamente la sua forma originale dopo uno stress prolungato. Questo problema si accentua con il calore, il tempo e l'esposizione a sostanze chimiche, tutti fattori comuni nelle applicazioni di sigillatura.

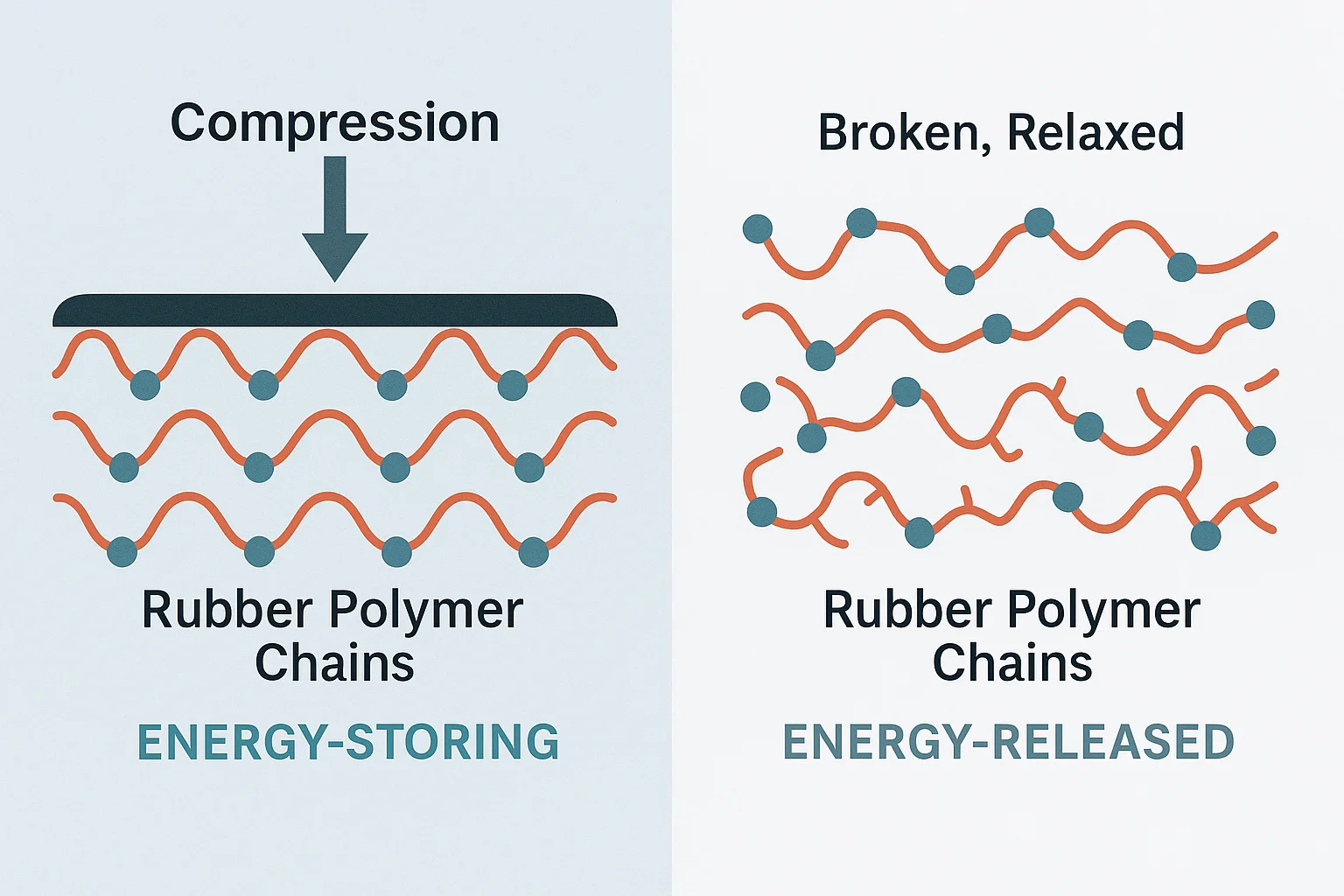

A livello molecolare, la gomma è costituita da lunghe catene polimeriche reticolate. Quando vengono compresse, queste catene si allungano e accumulano energia. Idealmente, una volta rimossa la forza, tornano alla loro configurazione originale. Ma con una sollecitazione prolungata, la struttura interna inizia a rompersi. Le catene scivolano l'una sull'altra o si rilassano in modo permanente, soprattutto se la temperatura ammorbidisce la gomma. Di conseguenza, la guarnizione può apparire appiattita o distorta e non fornire la stessa pressione di tenuta.
Non tutte le gomme si comportano allo stesso modo. Ad esempio, la gomma siliconica tende ad avere un'eccellente resistenza alle alte temperature, ma può soffrire di un set di compressione più elevato rispetto alla gomma fluorocarbonica (FKM). Anche fattori ambientali come l'ozono, gli oli e l'esposizione ai raggi UV possono accelerare la degradazione.
Nell'uso reale, ciò significa che una guarnizione potrebbe funzionare perfettamente all'inizio, ma fallire dopo mesi di compressione. Ecco perché la comprensione della deformazione da compressione è essenziale nella scelta di un materiale che garantisca prestazioni di tenuta a lungo termine.
Comprensione del set di compressione nelle guarnizioni in gomma
Quando parliamo di set di compressione Nelle guarnizioni di gomma, stiamo parlando della capacità di una guarnizione di ritornare alla sua forma originale dopo essere stata schiacciata. Una buona guarnizione si comprime per riempire gli spazi vuoti e prevenire le perdite, ma una volta che la pressione viene rimossa (durante gli arresti o le variazioni di temperatura) dovrebbe rimbalzare. Se non lo fa, la guarnizione ha sviluppato un elevato set di compressione e potrebbe non svolgere più il suo lavoro.
La resistenza alla compressione viene solitamente misurata in percentuale. Il test standard prevede la compressione di un campione di gomma fino a una deflessione fissa, il mantenimento della compressione per un determinato periodo (spesso 22 o 70 ore) a una temperatura specifica e la misurazione del recupero dopo la rimozione del carico. Una percentuale più bassa significa un recupero migliore, auspicabile per applicazioni di tenuta dinamica come O-ring e guarnizioni.
Esistono due metodi di test principali:
- ASTM D395 Metodo B (deflessione costante)
- ISO 815-1 (standard internazionale simile)
Una guarnizione con un set di compressione elevato potrebbe sembrare intatta, ma potrebbe perdere sotto pressione. Per questo motivo, il compression set è un indicatore di performance fondamentale quando si valutano i materiali di tenuta in gomma, soprattutto nei sistemi critici come le valvole idrauliche, i motori automobilistici o le apparecchiature per il trattamento chimico.

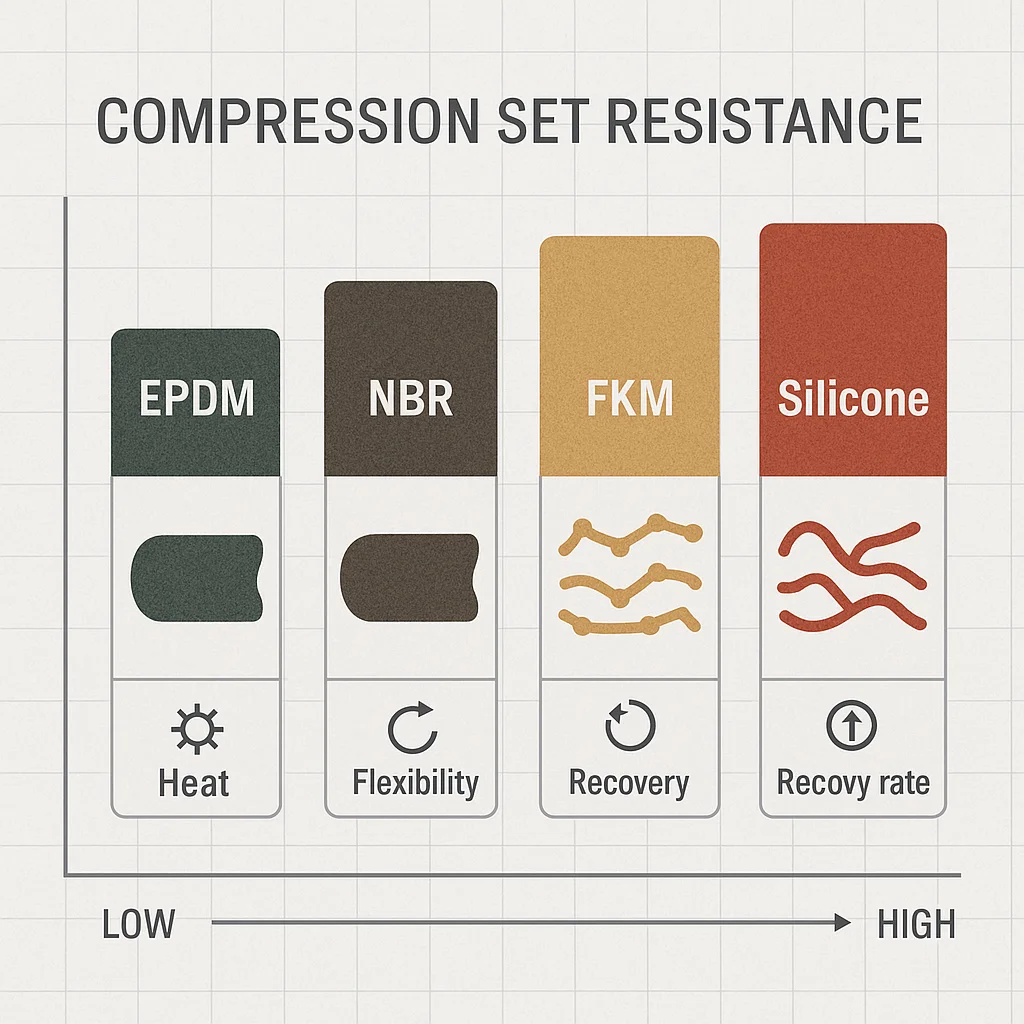

La scelta della gomma, che sia EPDM, NBR, FKM o silicone, gioca un ruolo importante nella resistenza alla compressione. Lo stesso vale per gli additivi, i metodi di indurimento e le condizioni di stoccaggio. Quando si sceglie un materiale di tenuta, verificare sempre le specifiche di resistenza alla compressione nelle condizioni operative effettive.
Come si calcola la flessione a compressione della gomma?
Per progettare guarnizioni in gomma affidabili, è importante capire quanto un materiale si comprime sotto un carico specifico. Questo dato è noto come deflessione in compressioneE anche se sembra tecnico, il principio è piuttosto semplice.
In parole povere, la deflessione per compressione misura quanto cambia in altezza una parte di gomma quando viene applicata una forza nota. Per stimare questo valore, è necessario considerare la fattore di forma, Modulo di Young della gomma e il carico applicato.
Ecco una formula di base utilizzata nell'ingegneria della gomma:
Deflessione (pollici) = Carico (psi) / [E × (1 + 2 × Fattore di forma²)]
Dove:
- E è il modulo di Young della gomma (solitamente misurato in psi)
- Fattore di forma è il rapporto tra l'area caricata e l'area libera da imbottigliamento
Ad esempio, se si sta comprimendo un cuscinetto di gomma con un fattore di forma di 2 e un valore E di 150 psi sotto un carico di 300 psi, inserire questi numeri nella formula per ottenere una deflessione approssimativa.
Ma nel mondo reale le cose non sono sempre così lineari. La gomma si comporta in modo non lineare, soprattutto in presenza di forti sollecitazioni, a causa del suo iperelastico proprietà. Ecco perché molti ingegneri si affidano a analisi ad elementi finiti (FEA) o dati di prova quando si tratta di geometrie di tenuta complesse o di requisiti di alta precisione.
Esistono anche diversi calcolatori online per ottenere stime rapide, ma è sempre necessario convalidare i numeri con dei test quando le prestazioni sono critiche. Una previsione accurata della deflessione aiuta a evitare la sovracompressione e la rottura prematura della guarnizione.
Deformazione per compressione della gomma: Equazione e teoria
Per comprendere appieno la deformazione a compressione della gomma, è necessario approfondire la scienza dei materiali che ne è alla base. La gomma non si comporta come il metallo o la plastica: è un materiale iperelastico materiale, il che significa che la sua risposta alle sollecitazioni e alle deformazioni è non lineare e dipende in larga misura dal tipo di deformazione applicata.
Uno dei modelli più comuni utilizzati per descrivere il comportamento della gomma è quello del Equazione di Mooney-Rivlin. Si tratta di un modello a due parametri utilizzato per prevedere come la gomma si allunga o si comprime sotto carico. Sebbene sia complesso nella sua forma completa, il suo utilizzo pratico consiste nella modellazione di parti in gomma durante la fase di progettazione:
W = C₁(I₁ - 3) + C₂(I₂ - 3)
Dove:
- W è l'energia di deformazione
- C₁ e C₂ sono costanti del materiale
- I₁ e I₂ sono invarianti di deformazione derivati dalla deformazione
Nella compressione, gli ingegneri considerano anche il Modulo di Young-Una misura della rigidità. Per la maggior parte delle gomme, il modulo di Young varia da 100 psi a 3000 psi, a seconda della formulazione e del durometro (durezza).
Poi c'è il curva sforzo-deformazioneche mostra come la gomma reagisce quando viene allungata o compressa. Inizialmente la gomma oppone resistenza (fase elastica), ma oltre un certo punto le catene molecolari si allineano e ammorbidiscono il materiale. Se la sollecitazione continua, può verificarsi una deformazione permanente.
Un esempio pratico di applicazione di queste teorie è la progettazione delle guarnizioni. Se non si tiene conto del carico di compressione, del recupero in fase di rimbalzo e della temperatura di esercizio, la gomma potrebbe sviluppare un'incrinatura. set ad alta compressione o fallire del tutto.
Combinando le equazioni teoriche con i dati empirici (come i risultati dei test di compressione), posso selezionare la giusta mescola di gomma che garantisca elasticità e durata a lungo termine sotto le pressioni del mondo reale.
Come migliorare l'assestamento a compressione dei materiali in gomma
Se si cerca di ridurre la compressione delle guarnizioni in gomma, il primo punto da cui guardare è il formulazione del materiale. Il tipo di polimero di base utilizzato - NBR, EPDM, FKM, silicone - ha un impatto enorme. Ad esempio, fluorocarbonio (FKM) Le gomme offrono una migliore resistenza al calore e agli agenti chimici, contribuendo a mantenere l'elasticità nel tempo. D'altra parte, gomma naturale possono comprimersi più facilmente nelle stesse condizioni.
Segue il sistema di polimerizzazione. Le gomme polimerizzate con perossido spesso presentano valori di compression set inferiori rispetto a quelle polimerizzate con zolfo, soprattutto a temperature elevate. Regolare il densità dei legami incrociati durante la polimerizzazione può anche migliorare la resistenza al rimbalzo.
Riempitivi e plastificanti devono essere utilizzati con attenzione. Una quantità eccessiva di riempitivo può rendere la gomma più rigida e più incline a fessurarsi sotto compressione, mentre i plastificanti possono migrare nel tempo, compromettendo il recupero. Additivi come agenti anti-invecchiamento, antiossidanti e stabilizzatori UV contribuiscono a prolungare la durata della gomma in ambienti difficili.
Dal punto di vista della progettazione, evitare la sovracompressione. Molti guasti derivano dalla compressione delle guarnizioni oltre il loro limite di progetto. Usare una corretta arresti di compressione e selezionare la durezza della gomma (durometro) che corrisponde al carico dell'applicazione.
Infine, conservate i componenti in gomma in condizioni fresche, buie e asciutte per preservarne le prestazioni fino all'uso. Anche i materiali migliori si degradano con una cattiva conservazione.
Implicazioni nel mondo reale per la progettazione e l'approvvigionamento delle guarnizioni
Come produttore, ho visto di persona come la deformazione da compressione influisca sulle prestazioni di tenuta nel mondo reale. Per i progettisti e i professionisti dell'approvvigionamento, ignorare questo fattore può comportare costi imprevisti, richiami o tempi di inattività.
Da un prospettiva di designLa scelta della gomma sbagliata può portare a guarnizioni che perdono la loro forma troppo rapidamente sotto il calore o la pressione. Questo aspetto è particolarmente critico nei sistemi con carichi statici, come le flange dei tubi o i cilindri idraulici, dove la guarnizione viene compressa per lunghi periodi. L'uso di una gomma con un set di compressione insufficiente porterà quasi certamente a perdite nel tempo.
Per gruppi di acquistoNon si tratta solo del prezzo, ma anche delle specifiche del materiale. Richiedete sempre il valore di compressione impostato (secondo ASTM D395 o ISO 815) dal vostro fornitore. Una gomma a basso costo può sembrare interessante, ma potrebbe deformarsi in modo permanente in condizioni moderate. Questo porta a riordini, sostituzioni o, peggio, a guasti del sistema nel prodotto finale.
Se vi rifornite di guarnizioni per applicazioni che comportano alte temperature, cicli di pressione o esposizione a sostanze chimiche, date priorità a composti testati e certificati con un basso set di compressione e un'elevata elasticità in estensione. Meglio ancora se lavorate con un fornitore (come noi) che sa come bilanciare le proprietà del materiale con le vostre esigenze applicative.
Sintesi
La deformazione per compressione è un killer silenzioso delle guarnizioni in gomma, ma si può prevenire. Comprendendo come e perché avviene e scegliendo i materiali giusti, si possono evitare perdite, guasti e tempi di fermo. Se avete bisogno dell'aiuto di un esperto per scegliere la gomma con il giusto set di compressione, Sono qui per sostenere il vostro successo nella saldatura.
