Guarnizioni in gomma o in metallo: Quale scegliere e quando?

Introduzione

Le guarnizioni possono essere piccole, ma nei sistemi meccanici svolgono un ruolo fondamentale. Che si tratti del motore di un'automobile, di una linea di lavorazione alimentare o di una complessa applicazione aerospaziale, le tenute sono ciò che mantiene i fluidi all'interno, i contaminanti all'esterno e i sistemi funzionano in modo efficiente. Tuttavia, ho visto troppi ingegneri e acquirenti trascurare una decisione critica: la scelta tra guarnizioni in gomma e in metallo.

Una scelta errata del sigillo può portare a esiti devastantiDa piccole perdite di fluido e riduzione dell'efficienza del sistema a guasti meccanici completi o costosi fermi macchina. A volte il problema è una prestazione insufficiente dovuta a un materiale mal assortito. Altre volte, si tratta di un eccesso di specifiche: l'utilizzo di una guarnizione metallica ad alto costo dove sarebbe stata sufficiente una semplice guarnizione in gomma.

Ecco perché ho scritto questo articolo. Sia che stiate acquistando componenti per un'applicazione industriale, sia che stiate progettando un prodotto di consumo, sia che stiate semplicemente cercando di capire quale sia la soluzione di tenuta più adatta, il mio obiettivo è quello di guidarvi in modo chiaro attraverso i compromessi. Alla fine, avrete la chiarezza e la sicurezza di scegliere la guarnizione giusta in base alle vostre reali esigenze applicative, non solo per congetture.

Cominciamo a capire cosa rende le guarnizioni in gomma e in metallo così fondamentalmente diverse.

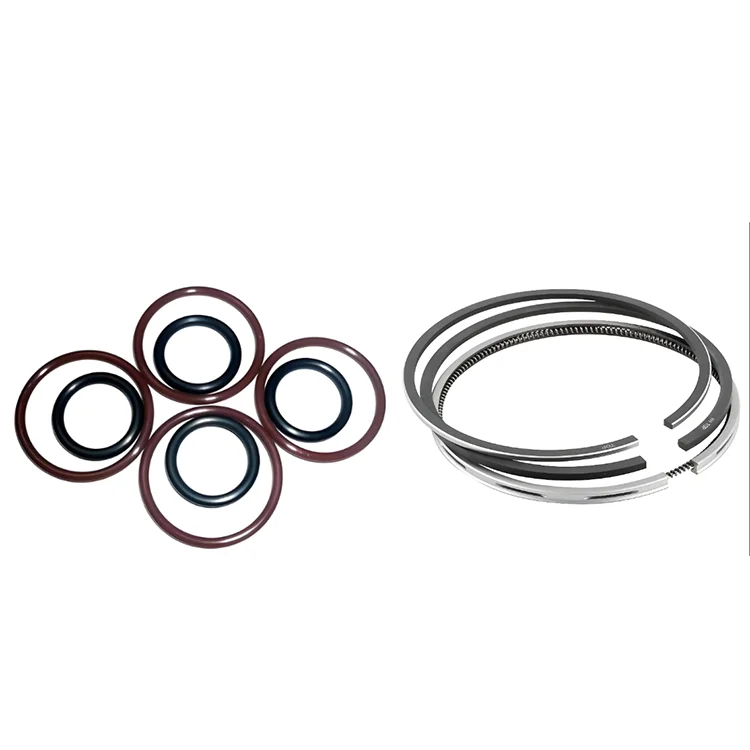

Conoscere i due tipi di guarnizioni

Esistono molti tipi di guarnizioni, ma quelle in gomma e quelle in metallo sono i due tipi più comunemente confrontati. La comprensione dei rispettivi materiali e delle prestazioni è il primo passo per la scelta.

Cosa sono le guarnizioni in gomma?

Le guarnizioni in gomma sono componenti flessibili realizzati con diversi materiali elastomerici. I più comuni includono:

• NBR (gomma nitrile butadiene) - eccellente resistenza all'olio e al carburante
• EPDM (Etilene Propilene Diene Monomero) - eccezionale resistenza agli agenti atmosferici, all'ozono e all'acqua
• FKM (fluoroelastomero, ad es. Viton®) - forte resistenza chimica e alle alte temperature
• Gomma di silicone - stabile al calore, sicuro per gli alimenti e altamente flessibile alle basse temperature

Le guarnizioni in gomma sono apprezzate per la loro elasticità, facilità di installazione, e efficacia dei costi. Si adattano bene alle irregolarità della superficie, rendendoli adatti alla tenuta dinamica e statica. Si trovano spesso in guarnizioni, O-ring, estremità di tubi e componenti stampati.

In generale, se l'applicazione richiede flessibilità, temperature moderate e facilità di sostituzione, le guarnizioni in gomma sono una scelta affidabile.

Cosa sono le guarnizioni metalliche?

Le guarnizioni metalliche sono progettate per condizioni estreme in cui gli elastomeri potrebbero fallire. I materiali tipici includono:

• Acciaio inossidabile (304, 316) - resistente alla corrosione, ampiamente utilizzato
• Inconel® - una lega di nichel-cromo per la resistenza a temperature e pressioni elevatissime
• Rame o alluminio - metalli più morbidi per guarnizioni di tipo crush nella tenuta statica

Queste guarnizioni sono costruite per resistere temperature superiori a 500 °C, pressione intensa, e prodotti chimici corrosivi. Non si deformano facilmente e richiedono una lavorazione di precisione per funzionare correttamente.

Le guarnizioni metalliche eccellono in ambienti difficili, come le camere a vuoto, i sistemi a vapore ad alta pressione e i motori aerospaziali. Ma richiedono anche tolleranze più strette e un'installazione professionale.

Tabella di confronto: Guarnizioni in gomma e metallo

Quando si sceglie tra guarnizioni in gomma e in metallo, non è solo una questione di materiale, ma anche di compromessi sulle prestazioni. Ecco un chiaro confronto tra i due tipi di guarnizioni per aiutarvi a valutare rapidamente quale sia quella più adatta alle vostre esigenze:

Suggerimento: Le guarnizioni in gomma sono generaliste: flessibili, facili ed economiche. Le guarnizioni in metallo sono specialiste: resistenti, precise e adatte agli estremi.

Criteri di selezione: Quando scegliere cosa

La scelta tra guarnizioni in gomma e in metallo si riduce all'adattamento della guarnizione all'applicazione reale. Ecco come valuto la decisione in base a quattro criteri fondamentali:

Condizioni di temperatura e pressione

Se la domanda comporta calore o pressione elevatiL'involucro prestazionale del materiale è fondamentale.

• Guarnizioni in gomma in genere hanno buone prestazioni fino a 150 °Ccon opzioni speciali come l'FKM o il silicone che spingono la cifra a circa 250-300 °C.
• Guarnizioni metalliche dominano in ambienti estremi, spesso gestendo 500 °C o più e resistere pressioni interne molto elevatecome nei sistemi a vapore, nei motori a reazione o nei reattori.

Regola empirica: Se la guarnizione è soggetta a temperature superiori a 200 °C o a picchi di pressione elevati, il metallo è probabilmente la scelta più sicura.

Compatibilità chimica

Il mezzo con cui la guarnizione viene a contatto, che sia gas, olio, acido o acqua, conta tanto quanto la temperatura.

• Guarnizioni in gomma sono disponibili in un'ampia gamma di sostanze chimiche. Ad esempio:
  • EPDM resiste all'acqua e al vapore, ma si degrada con gli oli.
  • FKM Gestisce bene i carburanti e i solventi, ma non il vapore.
• Guarnizioni metalliche funzionano bene con prodotti chimici corrosivi, gas aggressivi, e in condizioni di vuoto in cui il degassamento è un problema.

Controllare sempre le tabelle di compatibilità chimica - o meglio, consultare il fornitore - per evitare rotture e perdite di materiale.

Installazione e tolleranze

Il livello di competenza e la precisione della vostra linea di assemblaggio influenzeranno la scelta migliore.

• Guarnizioni in gomma sono indulgenti. La loro comprimibilità compensa i disallineamenti o le imperfezioni della superficie.
• Guarnizioni metalliche necessitano di superfici pulite e piane e di forze di precarico specifiche. Un'installazione non corretta può causare perdite permanenti.

Se si prevedono riparazioni sul campo o assemblaggi manuali, la gomma è spesso più pratica.

Aspettative di manutenzione

Pensate alla frequenza con cui la guarnizione dovrà essere ispezionata o sostituita e al costo dei tempi di inattività.

• Guarnizioni in gomma si usurano più velocemente, soprattutto in presenza di calore o di stress chimico, ma sono economico e facile da sostituire.
• Guarnizioni metalliche durano più a lungo e possono sopravvivere a ripetuti cicli termici, ma la sostituzione è costoso e ad alta intensità di lavoro.

Per i sistemi temporanei o a medio impiego, la gomma può essere sufficiente. Per i sistemi mission-critical, la longevità del metallo si fa valere.

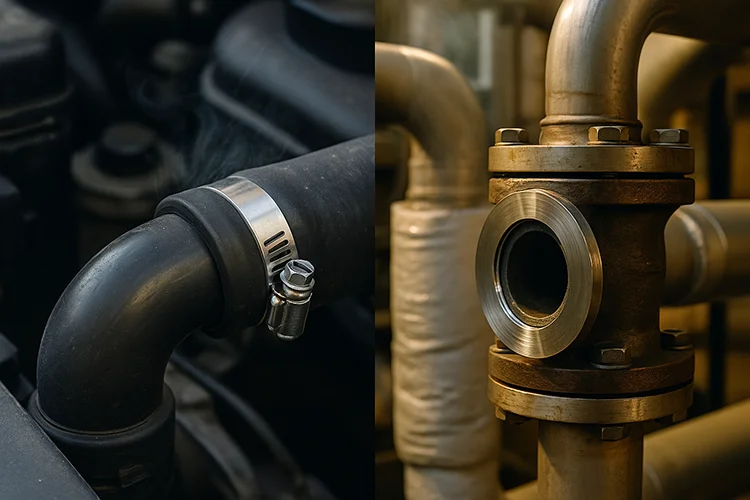

Casi d'uso comuni

Per aiutarvi a visualizzare le differenze, ecco alcuni esempi di dove le guarnizioni in gomma e metallo eccellono e quando un approccio ibrido ha più senso.

Guarnizioni in gomma nei sistemi quotidiani

Le guarnizioni in gomma sono presenti ovunque nei prodotti di consumo e industriali. Ad esempio:

• Sistemi di raffreddamento per autoveicoli si affidano agli O-ring e alle guarnizioni in EPDM per sigillare le pompe dell'acqua e i radiatori. Queste guarnizioni devono gestire temperature fluttuanti, impulsi di pressione e un'esposizione prolungata ai fluidi refrigeranti.
• Attuatori pneumatici Spesso si utilizzano guarnizioni in NBR per contenere l'aria compressa. La loro flessibilità garantisce la tenuta anche in caso di movimenti ripetitivi.

Questi esempi mostrano come le guarnizioni in gomma offrano prestazioni sufficienti a un costo gestibile, soprattutto quando le condizioni si mantengono entro limiti moderati.

Uno dei miei clienti nel settore HVAC una volta ha ridotto i costi di 30% semplicemente passando da guarnizioni metalliche troppo ingegnerizzate a guarnizioni in gomma ad alta temperatura nelle sue unità a tetto.

Guarnizioni metalliche in ambienti estremi

Le guarnizioni metalliche, invece, si affermano in ambienti ad alta richiesta e mission-critical:

• Motori a reazione utilizzare le guarnizioni metalliche in Inconel per mantenere l'integrità a temperature superiori a 600 °C e ad altitudini elevate, dove i differenziali di pressione sono estremi.
• Valvole a vapore nelle centrali elettriche si affidano a guarnizioni in acciaio inossidabile o rame per sopportare decenni di stress termico ciclico senza guasti.
• Sistemi a vuoto per semiconduttori dipendono da anelli a C metallici per garantire la tenuta ermetica in condizioni di altissimo vuoto e di reattività chimica.

Questi esempi sottolineano perché le guarnizioni metalliche sono indispensabili nei settori aerospaziale, energetico e della produzione di precisione.

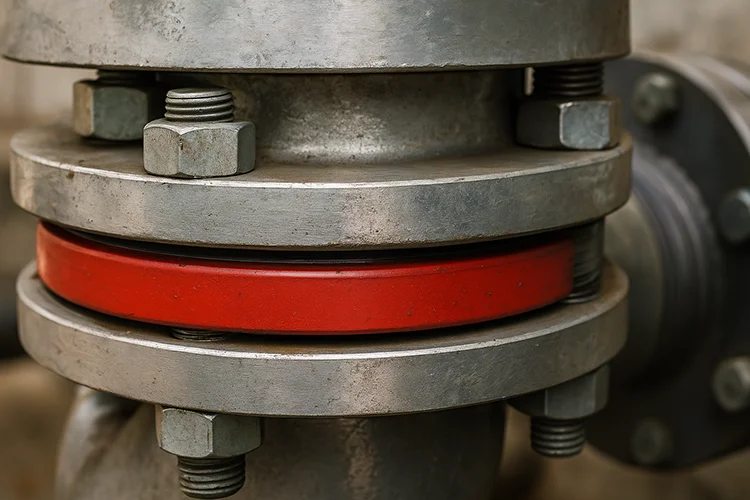

Soluzioni ibride: Il meglio dei due mondi?

Alcune applicazioni utilizzano guarnizioni metalliche rivestite in gomma per combinare elasticità e rigidità. Ad esempio:

• Alloggiamenti del compressore spesso utilizzano guarnizioni metalliche rivestite in FKM o silicone per gestire sia la forza strutturale che i leggeri disallineamenti.
• Connessioni flangiate per olio e gas beneficiare della resistenza chimica e della capacità di tenuta delle guarnizioni ibride, soprattutto durante la manutenzione sul campo.

Suggerimento: Se siete indecisi tra durata e facilità d'uso, le guarnizioni ibride possono offrire la soluzione più equilibrata.

Domande frequenti

Ancora dubbi sulle guarnizioni in gomma o in metallo? Ecco le domande più comuni che sento e le risposte che possono aiutarvi a prendere una decisione più intelligente.

Le guarnizioni metalliche possono sostituire la gomma in ogni caso?

Non proprio. Sebbene le guarnizioni metalliche offrano una durata e una resistenza superiori, non sono adatte a tutte le applicazioni. Ad esempio, se il sistema richiede flessibilità, rapidità di sostituzione o bassi costi di montaggio, le guarnizioni in gomma sono spesso più adatte. Le guarnizioni metalliche richiedono un'installazione precisa e non si comprimono come la gomma, il che le rende meno ideali per le superfici irregolari o per gli scenari di manutenzione rapida.

Le guarnizioni metalliche rivestite in gomma sono il meglio dei due mondi?

In molti casi, sì. Le guarnizioni metalliche rivestite di gomma combinano la resistenza strutturale di un nucleo metallico con la flessibilità di tenuta di uno strato di gomma. Questo le rende perfette per i giunti flangiati ad alta pressione, per i componenti del motore o per i casi in cui le vibrazioni e il disallineamento sono un problema. Tuttavia, hanno un costo maggiore rispetto alle guarnizioni in gomma pura e potrebbero non essere necessarie per le applicazioni a bassa pressione.

Come si verifica la compatibilità o il rischio di fallimento?

Esistono tre metodi affidabili:

1. Tabelle di compatibilità chimica: Indicano come i diversi materiali di tenuta rispondono ai fluidi, alle temperature e alle pressioni.
2. Analisi agli elementi finiti (FEA): Per i progetti critici, le simulazioni FEA possono prevedere la deformazione della tenuta, la pressione di contatto e la durata a fatica.
3. Test sul campo: Installare le guarnizioni in condizioni reali e controllare che non vi siano rigonfiamenti, fessurazioni o perdite dopo i cicli di esposizione.

Suggerimento dell'esperto: In caso di dubbio, chiedete al vostro fornitore dei campioni di materiale ed eseguite un test a breve termine sulla vostra apparecchiatura.

Conclusione

La scelta della guarnizione giusta non è solo un dettaglio tecnico: è una decisione strategica che influisce su prestazioni, affidabilità e costi. Ho visto team che hanno esagerato con le costose guarnizioni metalliche quando un'opzione in gomma resistente avrebbe funzionato benissimo. Ho anche visto sistemi critici fallire perché la guarnizione non era in grado di gestire il calore, la pressione o le sostanze chimiche coinvolte.

Ecco il risultato finale:

• Utilizzare guarnizioni in gomma quando flessibilità, facilità di installazione e prestazioni moderate sono sufficienti.
• Scegliere le guarnizioni metalliche in caso di calore estremo, pressione o sostanze chimiche aggressive.
• Considerate le guarnizioni ibride quando si ha bisogno di un po' di entrambe le cose: durata e perdono.

Se non siete sicuri, non tirate mai a indovinare. Anche una piccola discrepanza tra il materiale della guarnizione e l'applicazione può portare a grandi perdite.

Avete bisogno di aiuto per scegliere la guarnizione giusta per il vostro sistema? A Kinsoe, siamo specializzati sia in gomma stampata e soluzioni di sigillatura personalizzate. Raggiungere per discutere della vostra applicazione: vi aiuterò a scegliere il materiale giusto per le vostre esigenze reali.
