Ottimizzazione delle prestazioni delle tenute meccaniche: L'impatto della tenuta dell'anello di tenuta

Introduzione

Il guasto prematuro della tenuta meccanica è una delle cause più comuni di fermo macchina nelle apparecchiature rotanti, ma spesso è evitabile. Da pompe e compressori a miscelatori e agitatori, questi componenti si affidano a tenute di precisione per mantenere la pressione interna e prevenire perdite pericolose. Sorprendentemente, uno dei principali fattori che contribuiscono a un guasto precoce non è sempre la qualità del materiale o un errore di installazione, ma qualcosa di molto più sottile: un'errata tenuta dell'anello di tenuta.

Le tenute meccaniche fungono da barriera critica tra l'albero rotante e l'alloggiamento fisso. Il loro compito è quello di impedire la fuoriuscita di fluidi (spesso sotto pressione), consentendo al contempo il movimento dinamico. All'interno di questo sistema, l'anello di tenuta - tipicamente in gomma o in un polimero ad alte prestazioni - agisce come elemento di tenuta principale, formando un'interfaccia di contatto che mantiene il sistema privo di perdite.

Ecco la verità controintuitiva: una tenuta più stretta non sempre significa una tenuta migliore. Sebbene molti ingegneri e operatori associno istintivamente l'alta compressione a un miglioramento delle prestazioni, la realtà è più sfumata. Sia la sovracompressione che la sottocompressione comportano rischi che compromettono le prestazioni, aumentano il consumo di energia e riducono la durata.

In questo blog, illustrerò la scienza e la meccanica che stanno alla base del serraggio degli anelli di tenuta, spiegando cosa succede quando è troppo stretto o troppo allentato, come trovare il range ottimale e le migliori pratiche per ottenere un'affidabilità di tenuta a lungo termine.

Cominciamo a capire il ruolo dell'anello di tenuta stesso.

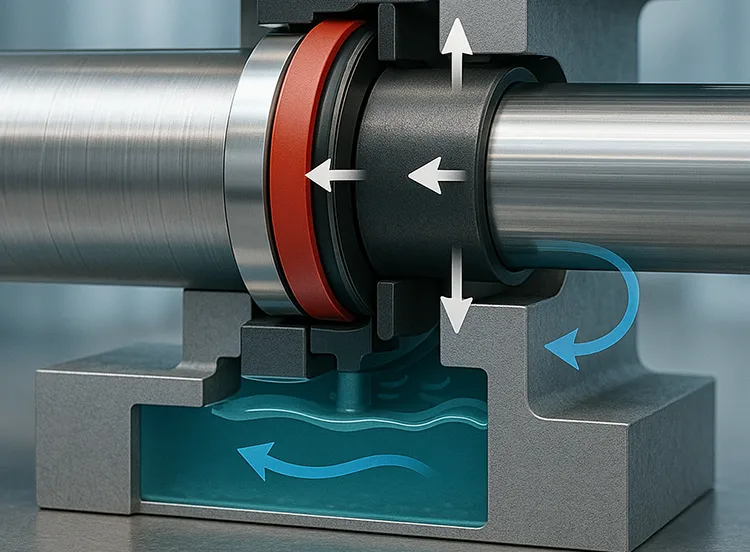

Comprendere il ruolo dell'anello di tenuta

L'anello di tenuta può sembrare un componente piccolo e semplice, ma gioca un ruolo fondamentale nel successo o nel fallimento dei sistemi di tenuta meccanica. Come parte di un gruppo di tenuta più ampio, forma l'essenziale barriera a tenuta tra gli elementi rotanti e quelli stazionari. Che si tratti dell'albero di una pompa ad alta velocità o di un agitatore che gira lentamente, l'anello di tenuta deve mantenere un contatto affidabile in condizioni diverse.

Funzione: Creare la barriera

L'anello di tenuta funziona applicando una pressione controllata contro una superficie di accoppiamento, sia essa un albero rotante o una superficie di tenuta. Questa pressione crea una barriera fisica che impedisce la fuoriuscita dei fluidi di processo. L'efficacia della tenuta dipende dalla capacità di mantenere questo contatto durante il funzionamento dell'apparecchiatura, che comprende cicli di avvio, funzionamento a pieno carico e spegnimento.

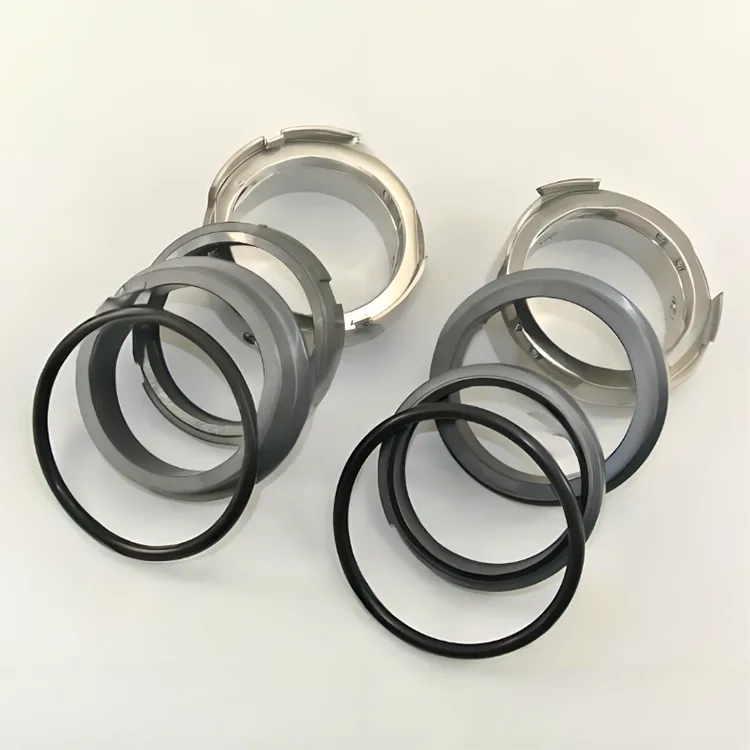

Materiali: Scegliere il composto giusto

Applicazioni diverse richiedono proprietà diverse dei materiali, per questo gli anelli di tenuta sono disponibili in una gamma di elastomeri e polimeri:

• Nitrile (NBR): Noto per la resistenza all'olio e le prestazioni a temperature moderate.
• Viton (FKM): Offre un'eccellente resistenza chimica e stabilità alle alte temperature.
• EPDM: Ideale per sigillare acqua e vapore; grande resistenza all'ozono e agli agenti atmosferici.
• PTFE (Teflon): Chimicamente inerte con un ampio intervallo termico; spesso utilizzato in ambienti chimici aggressivi.
• Perfluoroelastomeri (ad esempio, Kalrez): Materiali pregiati per un'estrema resistenza chimica e un'elevata resistenza termica.

L'elasticità, l'espansione termica e la compatibilità con i fluidi di processo di ciascun materiale influiscono direttamente sulle prestazioni di tenuta. Ad esempio, un materiale di tenuta che si gonfia o si ammorbidisce in presenza del fluido di processo può perdere la capacità di mantenere la pressione o di recuperare la forma.

Interfaccia: Il contatto controllato è fondamentale

L'efficacia dell'anello di tenuta dipende dal modo in cui interagisce con la superficie di accoppiamento. Idealmente, dovrebbe esercitare una pressione sufficiente a creare una tenuta ermetica senza generare attriti o deformazioni eccessive. Questa "pressione di contatto controllata" deve bilanciare l'esigenza di prevenire le perdite con la realtà della fatica e dell'usura del materiale.

Quando questo equilibrio viene alterato, per un serraggio eccessivo o insufficiente, l'integrità e la durata della guarnizione sono compromesse. Nella prossima sezione esamineremo cosa succede quando la tenuta dell'anello di tenuta si spinge troppo in una direzione: la sovracompressione.

Gli effetti dannosi di un eccessivo serraggio dell'anello di tenuta (sovracompressione)

È un'idea sbagliata comune: "Se una certa compressione è buona, una maggiore deve essere migliore". Purtroppo, quando si tratta di anelli di tenuta, la sovracompressione è un sabotatore silenzioso. Sebbene inizialmente possa creare una tenuta senza perdite, gli effetti a lungo termine sono tutt'altro che desiderabili.

Aumento dell'attrito e dell'usura

Quando un anello di tenuta è eccessivamente compresso, la pressione di contatto tra l'anello e la superficie di accoppiamento diventa troppo elevata. Questo crea una sostanziale resistenza all'attritosoprattutto durante l'avviamento o ad alte velocità dell'albero.

• Un attrito maggiore porta a temperature di esercizio elevate. L'eccesso di calore generato può degradare sia la tenuta che l'interfaccia dell'albero.
• L'usura accelera in modo esponenziale con l'aumentare dell'attrito, soprattutto nei materiali elastomerici, con conseguente drastica riduzione della durata della tenuta.
• Le modalità di guasto tipiche includono:
  • Controllo del calore: Cricche superficiali causate da cicli termici
  • Vesciche: Il gas intrappolato si espande all'interno del materiale a causa del calore.
  • Degrado del materiale: Rottura dei polimeri in presenza di sollecitazioni termiche e meccaniche costanti

Una guarnizione progettata per durare 5.000 ore potrebbe cedere in 500 ore se l'attrito non viene controllato.

Riduzione dell'efficienza delle apparecchiature

Un'eccessiva tenuta non danneggia solo la guarnizione, ma compromette le prestazioni complessive dell'apparecchiatura.

• Perdite di potenza parassite Si verificano in quanto i componenti rotanti devono superare l'inutile resistenza di una tenuta troppo rigida.
• Le conseguenze possono essere misurate:
  • Riduzione della prevalenza e della portata della pompa a causa delle maggiori perdite per attrito
  • Aumento del consumo energeticoa volte pari a diversi punti percentuali dell'assorbimento di energia del sistema.

Per i sistemi continui ad alto volume, questa perdita di efficienza si trasforma in un vero e proprio costo operativo.

Danni e deformazioni dell'anello di tenuta

I materiali sottoposti a una pressione eccessiva e prolungata non tornano indietro, ma si deformano. Quando la tenuta è troppo stretta:

• Deformazione permanente si verifica, soprattutto negli elastomeri più morbidi.
• Nel tempo, il materiale può soffrire di:
  • Strisciante: Cambiamento lento e permanente della forma sotto un carico costante
  • Rilassamento da stress: Riduzione della forza di tenuta nel tempo
  • Scricchiolii: Soprattutto a temperature elevate o con cariche dure.

La temperatura accelera questi effetti. Ad esempio, un anello di tenuta che opera in prossimità del suo limite termico superiore ed è al contempo sottoposto a una compressione eccessiva è estremamente vulnerabile al fallimento a causa della sinergia di calore e stress meccanico.

Regolazione assiale compromessa

Molte tenute meccaniche si affidano al movimento assiale di un anello dinamico per rispondere alle variazioni di pressione o al movimento dell'albero. Ma se l'anello di tenuta è troppo stretto:

• La mobilità assiale diventa limitatariducendo la capacità della tenuta di compensare i picchi di pressione, il disallineamento dell'albero o l'espansione termica.
• In ambienti operativi dinamici, questa rigidità impedisce alla guarnizione di mantenere il contatto in modo uniforme, causando eventualmente microperdite o usura dovuta alle vibrazioni.

Un serraggio oltre la soglia di tolleranza non migliora l'affidabilità, ma la compromette. Nella prossima sezione spiegherò perché lo scenario opposto, ovvero la sottocompressione, è altrettanto dannoso, anche se per ragioni molto diverse.

Le conseguenze di un'insufficiente tenuta dell'anello di tenuta (sottocompressione)

La sovracompressione danneggia la guarnizione a causa della forza eccessiva e del calore, la sottocompressione lo mina, non riuscendo a svolgere il proprio lavoro. Quando un anello di tenuta non ha una tenuta sufficiente, non riesce a stabilire la pressione di contatto necessaria, causando perdite, instabilità e usura prematura.

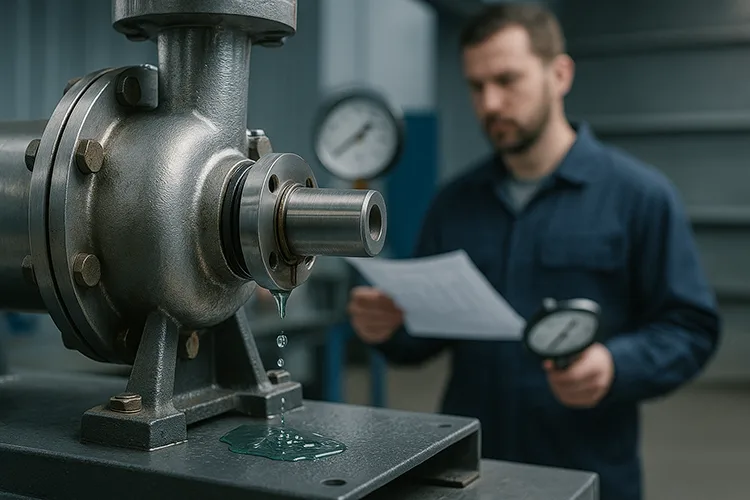

Perdite

La conseguenza più immediata e ovvia di un anello di tenuta sottocompresso è perdita di fluido. Senza una forza sufficiente a premere l'anello contro la superficie di accoppiamento:

• Si formano delle lacunepermettendo al fluido di bypassare la guarnizione.
• Tassi di perdita può avere un'impennata in base a:
  • Pressione di esercizio (più alta è la pressione, più veloce è la perdita)
  • viscosità del fluido (i fluidi a bassa viscosità, come gli alcoli o i refrigeranti, perdono più facilmente)
  • Finitura della superficie (superfici ruvide o irregolari richiedono una maggiore compressione per la sigillatura)

Anche una piccola quantità di sottocompressione può causare una drastica perdita di integrità della tenuta, in particolare nei sistemi che si avviano e si fermano ciclicamente o che subiscono un'espansione termica.

Usura prematura

Controintuitivamente, una guarnizione allentata non riduce semplicemente il contatto, ma può addirittura aumentare l'usura.

• La mancanza di una pressione di contatto costante permette vibrazioni e micromovimentisoprattutto nelle applicazioni rotanti.
• Ciò si traduce in usura da frettingin cui piccoli movimenti ripetuti causano una graduale rimozione del materiale nei punti di contatto.
• In alcuni casi, la guarnizione e l'albero possono addirittura oscillare in modo indipendente, con conseguenti schemi di usura irregolari e danni superficiali non uniformi.

La cosa peggiore è che le guarnizioni sottocompresse possono appaiono intatti durante le ispezioni visive, mascherando l'usura nascosta fino al verificarsi del guasto.

Pericoli per l'ambiente e la sicurezza

Quando una guarnizione perde, non si tratta solo di un problema di manutenzione: può essere un gravi problemi di sicurezza:

• Contaminazione ambientale: La fuoriuscita di sostanze chimiche, oli o fluidi di processo può causare la contaminazione del suolo o dell'acqua.
• Rischi per la sicurezza: Nei sistemi che trasportano fluidi infiammabili, tossici o ad alta temperatura, anche piccole perdite possono provocare incendi, esplosioni o rischi di esposizione.
• Violazioni della conformità: Molte industrie sono soggette a severi standard ambientali e di sicurezza sul lavoro. Una sola guarnizione che perde può portare a multe, arresti o danni alla reputazione.

Una tenuta insufficiente compromette la prima linea di difesa del sistema.rendendo il sistema vulnerabile sia dal punto di vista operativo che da quello normativo.

È chiaro che entrambi gli estremi - troppo stretto o troppo largo - comportano rischi significativi. Come trovare l'equilibrio? Questo è ciò che analizzerò nella prossima sezione: i fattori che influenzano la tenuta ottimale dell'anello di tenuta.

Fattori che influenzano la tenuta ottimale dell'anello di tenuta

Il raggiungimento della tenuta ideale dell'anello di tenuta non è una questione di congetture, ma il prodotto di un'attenta considerazione di ingegneria, scienza dei materiali e ambiente operativo. Per tenuta ottimale si intende l'applicazione di una pressione sufficiente a formare una tenuta efficace senza introdurre tensioni o attriti eccessivi. I seguenti fattori giocano un ruolo fondamentale nel determinare questo equilibrio.

Condizioni operative

I requisiti operativi del sistema influenzano direttamente la tenuta dell'anello di tenuta.

• Pressione: Pressioni interne più elevate richiedono generalmente forze di tenuta maggiori. Tuttavia, i materiali di tenuta hanno dei limiti. Un serraggio eccessivo per adattarsi a pressioni elevate può provocare una deformazione se il materiale non è in grado di sopportare lo stress.
• Temperatura: Il calore ammorbidisce gli elastomeri e ne accelera l'invecchiamento. Un anello che sigilla correttamente a temperatura ambiente può perdere compressione a temperature elevate a causa dell'espansione termica e della degradazione del materiale. Le oscillazioni di temperatura devono essere tenute in considerazione durante la fase di progettazione.
• Compatibilità con i fluidi: Il fluido di processo può interagire con il materiale di tenuta, facendolo gonfiare, restringere, indurire o degradare. Ad esempio:
  • L'EPDM si comporta bene con l'acqua e il vapore, ma si gonfia con gli oli.
  • Il nitrile gestisce bene gli oli, ma fatica con l'ozono e i chetoni.
• Velocità dell'albero: Gli alberi in rapido movimento creano calore aggiuntivo a causa dell'attrito. Ciò influisce non solo sul materiale, ma anche sull'interfaccia di contatto, aumentando la probabilità di distorsione termica e di guasti prematuri.

Design e geometria della guarnizione

La geometria regola il modo in cui la forza di tenuta viene distribuita sull'interfaccia.

• Forma e dimensioni della sezione trasversale influiscono sulla risposta dell'anello alla compressione. Una sezione trasversale più ampia può tollerare meglio la deformazione, ma resiste anche di più alla compressione.
• Forze elastiche all'interno delle tenute meccaniche forniscono una pressione di contatto di base. Questi devono essere calibrati in base all'intervallo di compressione previsto per l'anello di tenuta.
• Finitura superficiale e planarità delle parti che si accoppiano sono essenziali. Una finitura liscia come uno specchio aiuta a mantenere la tenuta con una compressione minima, mentre le superfici ruvide o deformate richiedono una pressione di contatto più elevata per evitare microperdite.

Proprietà del materiale

Le caratteristiche fisiche dell'anello di tenuta definiscono il modo in cui reagisce alla compressione nel tempo.

• Durezza (durometro): I materiali più morbidi si adattano più facilmente alle irregolarità della superficie, ma possono deformarsi sotto pressione. I materiali più duri resistono all'usura ma richiedono una forza maggiore per essere compressi.
• Modulo di elasticità: Questo parametro definisce la rigidità del materiale. Un modulo elevato significa una maggiore resistenza alla deformazione, che può essere utile in ambienti ad alta pressione, ma può limitare la capacità dell'anello di assorbire le vibrazioni o di compensare il disallineamento.
• Resistenza alla compressione: È la capacità del materiale di tornare alla sua forma originale dopo essere stato compresso. I materiali a bassa compressione mantengono meglio la tenuta nel tempo, riducendo la frequenza della manutenzione.

Le prestazioni di tenuta ideali sono il risultato di un accoppiamento ingegnerizzato, in cui tutte queste variabili si allineano per fornire una tenuta stabile e resistente in condizioni reali. Nella prossima sezione illustrerò i passi pratici da compiere per ottenere la tenuta ottimale, dalla scelta delle guarnizioni all'installazione e al monitoraggio.

Migliori pratiche per ottenere una tenuta ottimale dell'anello di tenuta

Anche con il design e i materiali migliori, il sistema di tenuta è affidabile quanto la sua esecuzione. Per ottenere una tenuta ottimale dell'anello di tenuta non basta la teoria, ma occorre una disciplina pratica. Dalla scelta all'installazione, fino al monitoraggio continuo, ogni fase contribuisce a creare una tenuta affidabile e senza perdite.

Selezione delle guarnizioni

La base del controllo della tenuta inizia con la scelta della guarnizione giusta per il lavoro.

• Abbinare il materiale all'applicazione: Verificare sempre la compatibilità chimica, l'intervallo di temperatura e i limiti di pressione per l'ambiente di tenuta. Utilizzare le tabelle di compatibilità e le schede tecniche dei materiali.
• Tenere conto delle condizioni dinamiche e statiche: Una guarnizione statica può tollerare una maggiore compressione rispetto a un O-ring dinamico, che deve flettersi continuamente senza perdere la forma.
• Non sovraspecificare la durezza: I materiali con durometri più elevati possono offrire una maggiore durata, ma se non sono in grado di deformarsi a sufficienza per sigillare le piccole imperfezioni, le perdite si verificheranno comunque.

Una selezione intelligente riduce la necessità di fare congetture durante l'installazione.

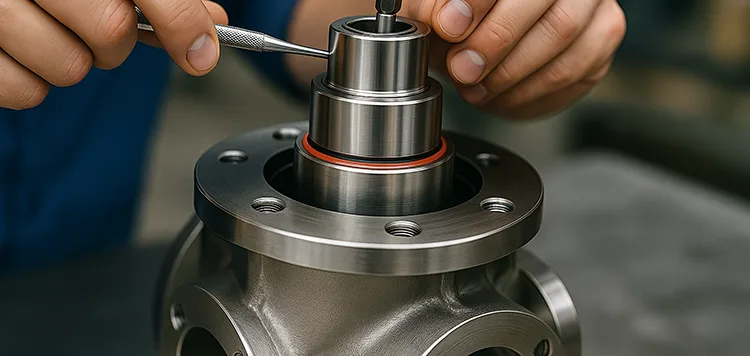

Procedure di installazione

L'installazione errata è una delle principali cause di scarse prestazioni di tenuta. Seguite queste procedure per evitare guasti precoci:

• Preparazione della superficie:
  • Pulire accuratamente l'albero e il foro. Detriti o graffi sulle superfici di tenuta possono impedire il contatto completo.
  • Verificare le specifiche della finitura superficiale. Le superfici lucidate riducono la necessità di una compressione eccessiva.
• Manipolazione corretta:
  • Evitare di torcere, allungare o graffiare l'anello di tenuta durante il posizionamento.
  • Utilizzo strumenti di installazione dedicati per evitare schiacciamenti o deformazioni irregolari.
• Seguire le linee guida del produttore:
  • Molti prodotti di tenuta specificano un intervallo di compressione ideale (ad esempio, 20-30% per gli O-ring elastomerici). Il superamento o la riduzione di questi valori porta al fallimento.
  • Ove applicabile, bulloni di serraggio secondo le specifiche per garantire una pressione uniforme intorno alla superficie di tenuta.

Monitoraggio delle condizioni

Anche una guarnizione ben installata deve essere monitorata nel tempo per confermare le prestazioni a lungo termine.

• Ispezioni regolari:
  • Controllare che non vi siano segni di perdite, crepe superficiali o rumori e vibrazioni anomale.
  • Monitorare la temperatura dell'albero in prossimità della zona di tenuta per rilevare un attrito o un'usura eccessivi.
• Analisi dei guasti:
  • Se una guarnizione si guasta, ispezionare l'anello di tenuta usato con un ingrandimento per identificare le cause, come la compressione, il degrado termico o l'accoppiamento non corretto.
  • Utilizzare i risultati per migliorare le scelte future dei materiali o i metodi di installazione.
• Registrazione dei dati:
  • Nei sistemi critici, i sensori di temperatura e di vibrazione in prossimità delle guarnizioni possono rilevare cambiamenti impercettibili prima che si verifichi un guasto completo.

La manutenzione preventiva abbinata alla diagnostica in tempo reale è il modo migliore per prolungare la durata delle tenute e ridurre i tempi di fermo non programmati.

Applicando queste best practice, non si riduce solo la possibilità di guasti, ma si crea un sistema affidabile che funziona in modo costante per tutta la sua durata. A seguire, un chiaro riepilogo e le indicazioni finali su come affrontare con sicurezza la tenuta dell'anello di tenuta.

Conclusione

Le tenute meccaniche possono sembrare componenti minori di macchinari complessi, ma come ho visto più volte, sono in grado di garantire l'affidabilità del sistema. E alla base delle loro prestazioni c'è un fattore ingannevolmente semplice ma di importanza critica: tenuta dell'anello di tenuta.

Ricapitoliamo.

• Troppa compressione porta a un attrito eccessivo, all'accumulo di calore, all'usura dei materiali e a un guasto prematuro delle tenute. Inoltre, riduce l'efficienza del sistema e limita la reattività assiale.
• Troppa poca compressioneLa tenuta non è un elemento che non si può sostituire con un'altra tenuta, ma che invece comporta perdite, instabilità e rischi per l'ambiente o per la sicurezza. Una guarnizione allentata può non usurarsi visibilmente, ma si degrada in modo silenzioso e imprevedibile.

Le prestazioni ottimali della sigillatura richiedono un approccio equilibrato. Ciò significa che:

• Comprensione dell'ambiente operativo (pressione, temperatura, velocità, tipo di fluido)
• Selezione della geometria e del materiale della guarnizione
• Seguendo precisi metodi di installazione e procedure di monitoraggio

Non si tratta di congetture, ma di ingegneria.

Se siete un progettista, un ingegnere di ricerca e sviluppo o qualcuno che gestisce la manutenzione di un'apparecchiatura rotante, vi invito a considerare la tenuta dell'anello di tenuta non come un ripensamento, ma come un parametro di prestazione a sé stante. Collaborate con i vostri fornitori di guarnizioni, fate riferimento agli standard tecnici e investite in una formazione adeguata per le squadre di installazione.

Il risultato? Meno tempi di inattività. Costi energetici inferiori. Meno perdite. E un sistema di tenuta meccanica che funziona esattamente come previsto.

Agisci ora-Esaminate le vostre attuali configurazioni di tenuta, verificate i guasti passati per trovare indizi su problemi di compressione e adottate le migliori pratiche nella vostra prossima progettazione o retrofit. Il costo della prevenzione è di gran lunga inferiore a quello del fallimento.
