はじめに
補強材は、圧力や環境ストレスに耐えるホースの隠れた強さです。ホースが極端な力、温度、化学薬品にさらされる産業用および油圧システムでは、補強材の選択がシームレスな操作と致命的な故障の分かれ目になります。
調達チームやエンジニアが、ホースの内部構造がその圧力定格や耐久性、世界標準への準拠をどれほど左右するかを過小評価しているのをよく目にする。しかし、この「目に見えない層」こそが真の性能を発揮する場所なのです。
この記事は、工業用ホースのバイヤー、エンジニア、メンテナンス管理者、製品設計者を対象としています。この記事では、さまざまな補強タイプ（テキスタイル、ワイヤーブレイド、スパイラルワイヤー）およびホースカバー材料がホース全体の性能にどのように影響するかを説明します。また、重要な用途のホースを選択する際に、これらの要素をどのように評価するかも紹介します。
ホース補強に関する深い掘り下げ、実用的な比較表、システムのニーズに最適なソリューションの選択に役立つ洞察などです。
ホース補強とは？
ホースにおける補強の役割
ホースの補強は、内部圧力と外力を処理するために必要な構造的強度を提供します。これがなければ、最先端のインナーチューブ素材であっても圧縮や引張で破損してしまいます。補強層は、真空下でのホースの崩壊を防ぎ、曲げ時のキンクに抵抗し、高圧環境での破裂による致命的な故障からホースを保護します。
補強をホースの骨格と考える-どんなに過酷な用途であっても、あらゆるものを正常に保ち、機能させる。
ホース構造の基本レイヤー
ほとんどの工業用ホースと油圧ホースは3層構造になっている：
- インナーチューブ - この層は媒体（流体、気体、スラリー）を直接運ぶので、媒体と化学的に適合していなければならない。
- 補強層 - これらは、圧力や動的な力を扱うための機械的強度を提供する。
- アウターカバー - 摩耗、紫外線、化学薬品、天候などの外的危険からホースを保護する保護皮。
各層は重要な役割を果たしますが、ホースの定格圧力と寿命を決めるのは補強材です。
ホース補強の素材と構造の種類

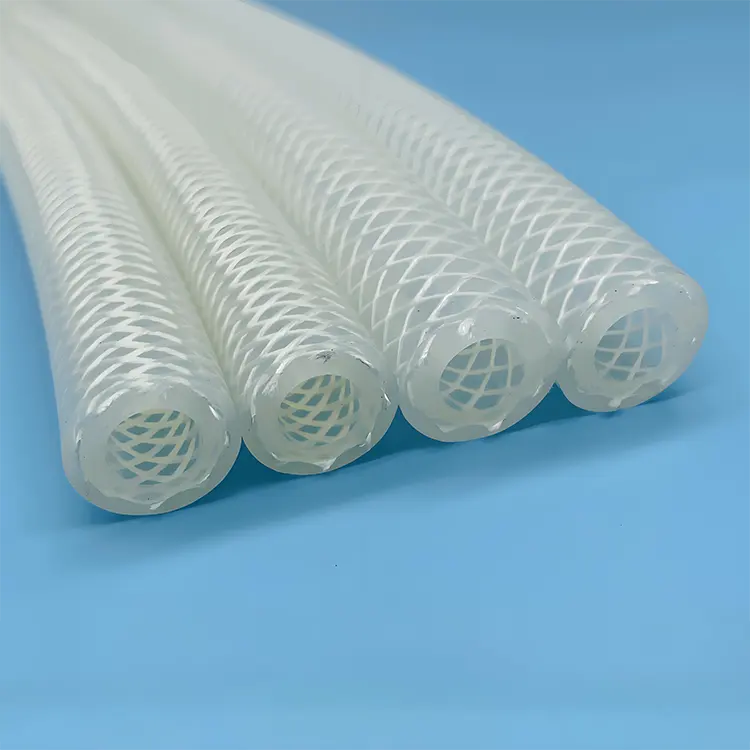

1.繊維/織物補強
概要
織物または織布による補強は、低圧から中圧のホースに使用される最も一般的な方法の一つです。一般的に、ポリエステル、アラミド（ケブラー）、ナイロンなどの合成繊維で作られたこれらの織物は、ゴムまたは熱可塑性プラスチック層の中に埋め込まれ、柔軟でありながら強靭な構造を作り出します。
このタイプの補強材は、その軽量性と優れた柔軟性が特に評価されており、取り扱いの容易さが重要な用途に最適である。
メリット
- 軽量で柔軟性が高いキンクすることなくしっかりと曲げることができる。
- クリティカルでない圧力アプリケーションのコスト効率に優れています。
- 使用する繊維によっては、特定の化学薬品や摩耗に強い。
アプリケーション
- 一般産業用のエアホースと水ホース。

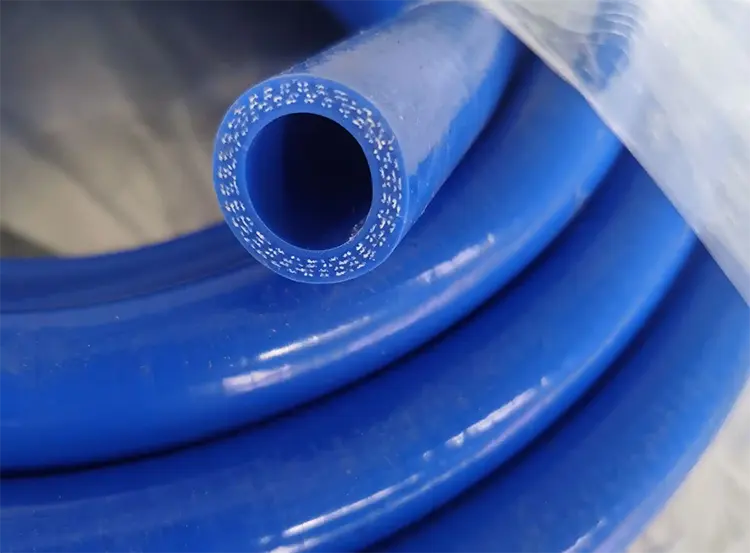

- 自動車用クーラントホースおよびヒーターホース
- ガーデンホースと軽量消防ホース。
2.ワイヤーブレイド補強
単線ブレイド（1WB）
シングルワイヤーブレード補強は、インナーチューブの周囲に編組された1層の高張力スチールワイヤーで構成されています。この設計は、適度な耐圧性と柔軟性を提供し、中圧下で作動する油圧システム用の一般的な選択肢となる。
ダブル・ワイヤー・ブレイド（2WB）
ダブル・ワイヤー・ブレードは、スチール・ワイヤーを2層に重ねたブレードで、さらに一歩進んでいる。この構造により、適度な柔軟性を保ちながら、耐圧性と耐久性が飛躍的に向上している。
メリット
- スパイラルワイヤ補強に比べて柔軟性が高い。
- 動的な圧力変動に効果的に対応し、疲労破壊のリスクを低減。
- モバイル機器の強度と重量のバランスを提供。
代表的なアプリケーション
- 建設機械および農業機械の油圧ホース。
- 産業用オイル・燃料移送ホース。
- 信頼性とルーティングの容易さが要求される中高圧システム。

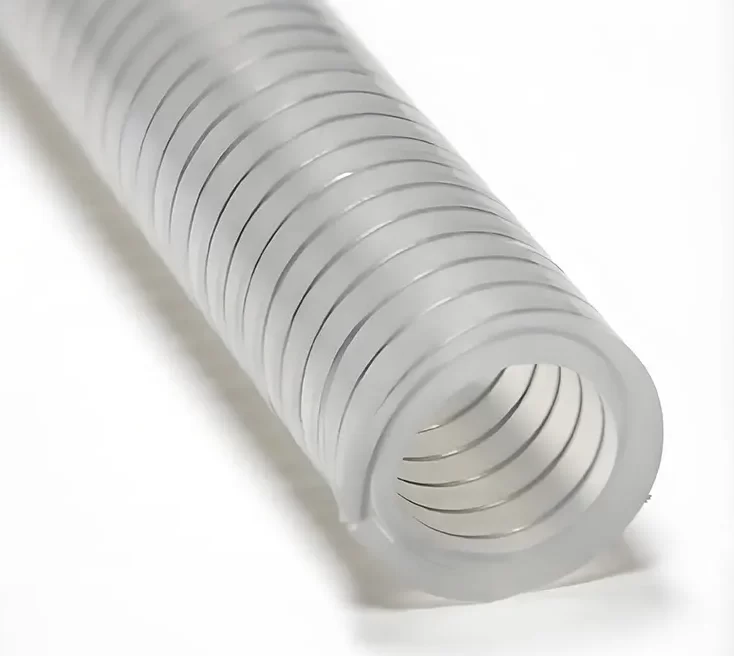

3.スパイラルワイヤー補強
建設
スパイラルワイヤー補強は、超高圧用途向けに設計されています。編組の代わりに、高張力スチールワイヤーを複数層（通常4層または6層）スパイラル状に巻きます。
この堅牢な構造により、スパイラルワイヤ補強ホースは編組ホースに比べ柔軟性に欠けるものの、極端な内圧や高インパルス環境への対応にははるかに優れています。
メリット
- 優れた耐圧性激しいインパルス荷重の下でも。
- 耐キンク性に優れ、きつい屈曲時のホースのつぶれを防止。
- 強化された構造的完全性により、要求の厳しい用途でより長い耐用年数を実現。
アプリケーション
- ショベルカーやローダーなどの重機。
- 鉱業および石油・ガス事業における超高圧油圧システム。
- SAE規格：100R12、100R13、100R15。
ホースカバーの素材とその影響
一般的なカバー素材
ホースの外カバーは、単にきれいに仕上げるだけでなく、下の補強材を損なう可能性のある環境損傷に対する最初の防御線でもあります。一般的な素材は以下の通りです：
- SBR/NBRゴム： 耐油性と耐摩耗性に優れ、汎用性がある。
- EPDM： 耐オゾン性、耐候性、耐熱性に優れ、屋外用途に最適。
- PU（ポリウレタン）： 過酷な環境下で高い耐摩耗性と耐薬品性を発揮。
- PVCコーティング： 軽量でコストパフォーマンスに優れ、軽負荷の耐薬品性に適している。
補強材の保護におけるカバーの役割
カバーが損傷すると、すぐに補強不良につながります。カバーは織物繊維やスチールワイヤーを保護します：
- ルーティングやハンドリング時の摩耗。
- 腐食性の化学薬品と油。
- 紫外線や湿気は、時間の経過とともに素材を劣化させる。
重要なポイントだ： ホースカバーが環境にマッチしていなければ、どんなに頑丈な補強材でも脆弱だ。
リインフォースメントとホースパフォーマンス：その関係
圧力定格
補強材の種類は、ホースの最大圧力容量を直接決定します：
- スパイラルワイヤー： 超高圧（しばしば6,000psiを超える）に対応。
- ワイヤーブレイド 中圧から高圧（5,000 psiまで）に適しています。
- テキスタイル： 低圧から中圧（通常1,000 psi以下）に最適。
柔軟性の比較
- テキスタイル補強： 柔軟性が高く、狭い屈曲部やコンパクトなシステムに最適。
- ワイヤーブレイド 適度な柔軟性と優れたルーティング能力。
- スパイラルワイヤー： 最も柔軟性に欠けるが、高圧用途に優れる。
耐久性と寿命
補強材の選択は、疲労、摩耗、キンクに対する耐性にも影響します。スパイラルワイヤーで補強されたホースは一般的に極端な負荷サイクルでも長持ちしますが、繊維ホースは常に高い応力がかかると摩耗が早くなります。
パフォーマンス・テーブルの例
| 特徴 | テキスタイル | ワイヤーブレイド | スパイラルワイヤー |
|---|---|---|---|
| 最高圧力 | 低い | ミディアム | 非常に高い |
| 柔軟性 | 高い | ミディアム | より低い |
| 重量 | ライト | ミディアム | 重い |
| 一般的な使用例 | 空気/水 | 油圧 | 重機 |
ホース構造に関する規格と認証
主要基準
安全性と性能を確保するため、ホースは厳しい業界基準を満たさなければならない。最もよく知られているものには、以下のようなものがある：
- SAE J517： 油圧ホース（例：100R1、100R2、100R12）の要件を規定する。
- ISO1436： 油圧用途のゴムホースとホースアセンブリをカバー。
- en 853およびen 856： ワイヤーブレイドおよびスパイラルワイヤー油圧ホースに関する欧州規格。
これらの規格は、破裂圧力、インパルスサイクル、寸法公差などのパラメータを定義し、想定される使用条件下でホースが確実に機能することを保証します。
なぜコンプライアンスが重要なのか
国際規格に準拠したホースを使用することで、システムとオペレーターを保護します：
- 安全だ： 重要なアプリケーションにおける致命的な故障のリスクを低減します。
- 信頼性： さまざまな環境で一貫したパフォーマンスを保証します。
- 規制当局の承認： 多くの業界（石油・ガス、建設、航空宇宙）では、法律や保険上の理由から認証された部品が必要です。
正しいホース選び実用的な考察
評価すべき主な要素
システムに使用するホースを選ぶ際には、以下の重要な要素を考慮してください：
- システムの圧力と温度： 補強材の種類をピーク時の使用条件に合わせる。
- 柔軟性の要件： 厳しい曲げ半径を必要とするシステムですか？繊維ホースや編組ホースはスパイラルワイヤーよりも柔軟性があります。
- 環境条件： 油、紫外線、化学薬品、摩耗にさらされることを評価し、カバー素材の選択に影響を与えます。
- 規格遵守の必要性： ホースがご使用の用途に関連する業界基準を満たしていることを必ず確認してください。
シナリオ例
- 掘削機の油圧システム： スパイラルワイヤー補強ホース（SAE 100R13）は、高圧、高インパルス環境に最適です。
- 食品グレードの水システム： 柔軟性と耐薬品性のバランスが取れたEPDMカバー付きの繊維強化ホースで十分な場合があります。
プロのアドバイスだ： 用途の詳細については、早めにホースサプライヤーに相談してください。
補強に関連する一般的なホースの不具合
代表的な故障モード
高品質の素材であっても、不適切な選択やメンテナンスが補強に関連した故障につながる可能性がある：
- バースト： システムの圧力に対して補強が不十分なホースを使用したことが原因。
- ワイヤーの腐食： アウターカバーが損傷すると、湿気や化学物質がスチールブレードやスパイラル層を腐食させる。
- 生地の剥離： 繰り返される屈曲や化学薬品への暴露により、繊維層がゴム・マトリックスから剥離することがある。
予防のヒント
- 出演 定期検査 カバーの擦り傷、ひび割れ、腫れを早期に発見するため。
- 致命的な故障が発生する前に、補強に損傷の兆候があるホースを交換してください。
- デューティ・サイクルに基づいて補強を選択する-過酷な使用環境では、安全性と長寿命のため、スパイラルワイヤーやダブルブレイド構造が要求される。
結論
ホースの補強材料とカバー構造は単なる技術的な詳細ではありません。低圧空気ライン用ホースを指定する場合でも、高インパルス油圧システム用ホースを指定する場合でも、補強タイプ、カバー材料、および環境要因の相互作用を理解することは、十分な情報に基づいた決定を下すのに役立ちます。
概要 繊維補強は軽荷重用に柔軟性を提供し、ワイヤーブレードは強度と操作性のバランスをとり、スパイラルワイヤーは超高圧環境を支配する。
