産業用ホースの種類と用途

I.はじめに

重要な産業用システムが舞台裏で円滑に稼動しているのはなぜか、不思議に思ったことはありませんか？危険な化学薬品の移送から空気圧工具の動力源、食品用液体の取り扱いまで、工業用ホースは現代製造業の縁の下の力持ちです。私は、適切なホースが致命的な故障を防いだ例を数え切れないほど見てきましたが、残念ながら、ホース選びを誤ると、コストのかかるダウンタイムや安全上の危険につながるケースもありました。

工業用ホースは、流体の移送、空気の供給、化学薬品の取り扱いなどで重要な役割を果たしています。 幅広い用途で流量と圧力を維持するフレキシブルなコネクターです。しかし、間違ったタイプを選ぶと、安全性が損なわれ、効率が低下し、メンテナンス・コストが膨れ上がります。

本ガイドは、以下を対象としています。 調達担当者、エンジニア、メンテナンス・マネージャー ホースの種類と用途を明確に理解する必要がある方。自動車用ホース、食品加工用ホース、化学プラント用ホースのいずれであっても、材料の選択から管理のベストプラクティスまで、あらゆる重要な要素について説明します。

ここで得られるものは以下の通りだ： 産業用ホースのカテゴリー、用途例、よくある落とし穴、意思決定ツールについて深く掘り下げます。 お客様の特定のニーズに最適なソリューションをお選びいただけます。

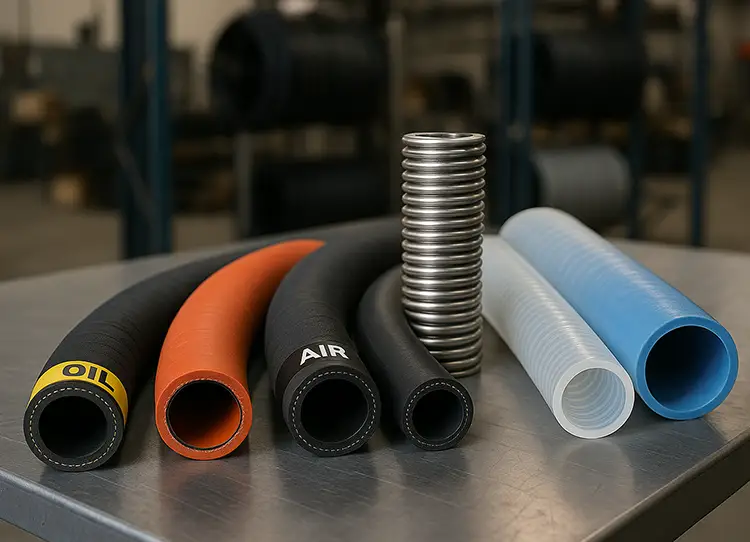

II.産業用ホースカテゴリーの概要

1.産業用ホースの定義

工業用ホースは、家庭用ホースの能力をはるかに超える過酷な環境に対応するよう設計されています。 圧力耐性、サイズ範囲、材質の多様性が異なる。工業用ホースは、過酷な条件下で液体、気体、さらには固形物の輸送を可能にします。園芸用ホースや家庭用チューブとは異なり、工業用ホースは高圧、真空、化学薬品、研磨媒体などの要因に耐えなければなりません。

KINSOEでは、以下のようなあらゆる用途のホースを開発してきました。 食品用シリコーンチューブ 飲料加工に使用される 強化EPDMホース 自動車用途の温水を扱う。この幅の広さは、業界を超えた多様な要求を反映している。

2.素材による分類

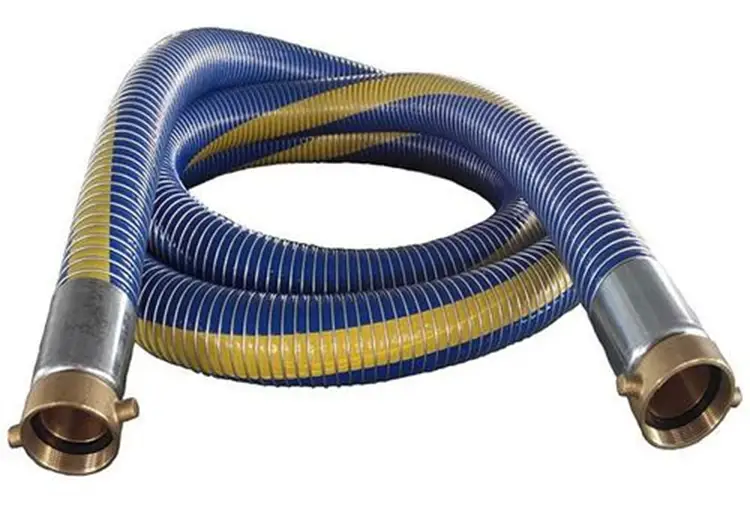

a.ゴムホース

ゴムホースは次の点で有名である。 柔軟性と優れた耐熱性.一般的な素材は以下の通り：

• EPDM:耐熱性と耐候性に優れ、温水や蒸気に最適。

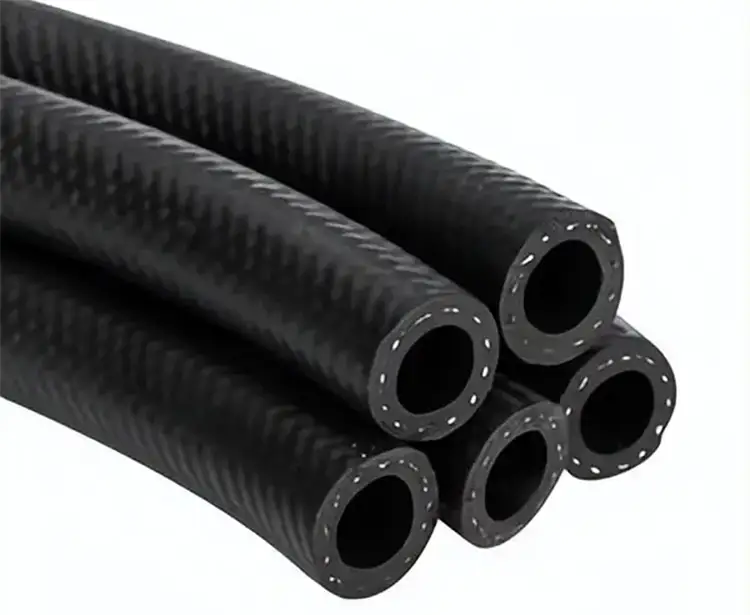

• NBR（ニトリル）:耐油性、耐燃料性に優れ、自動車や工業用オイルの移送に広く使用されている。
• SBR（スチレンブタジエンゴム）:耐摩耗性に優れ、送気・送水に最適。

b.PVCホース

PVCホースは 軽量、経済的、優れた耐薬品性クリティカルでない用途には理想的である。しかし、以下の制限がある。 低い温度と圧力定格 寒冷地ではキンクしやすい。

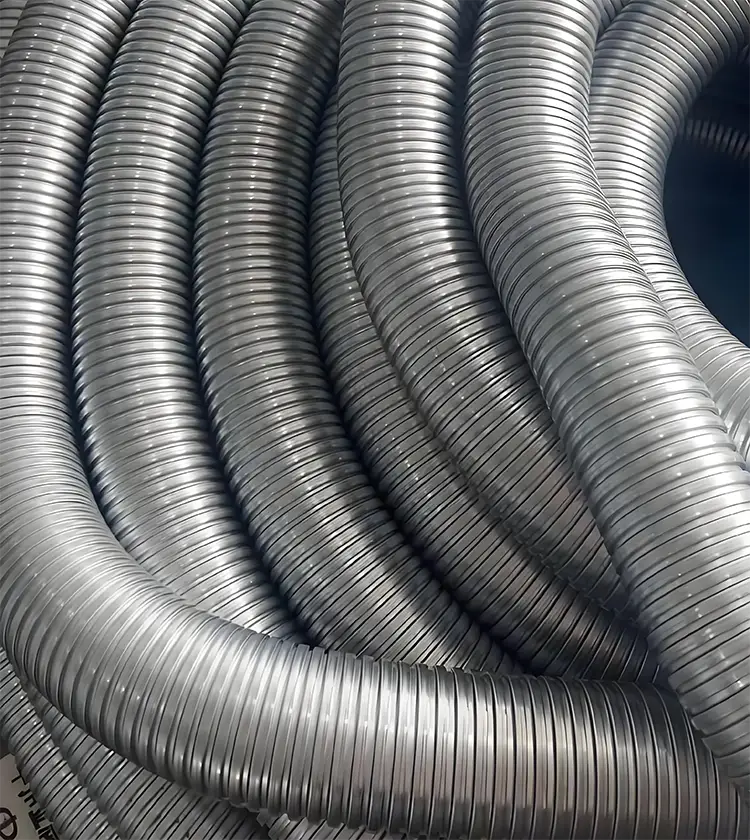

c.金属ホース

ステンレス鋼やその他の合金で作られた金属ホースは、以下の点で優れています。 極端な温度と高圧のアプリケーション.彼らの 優れた耐久性 ゴムやコンポジットのような柔軟性はないが、化学プラントや高熱環境には適している。

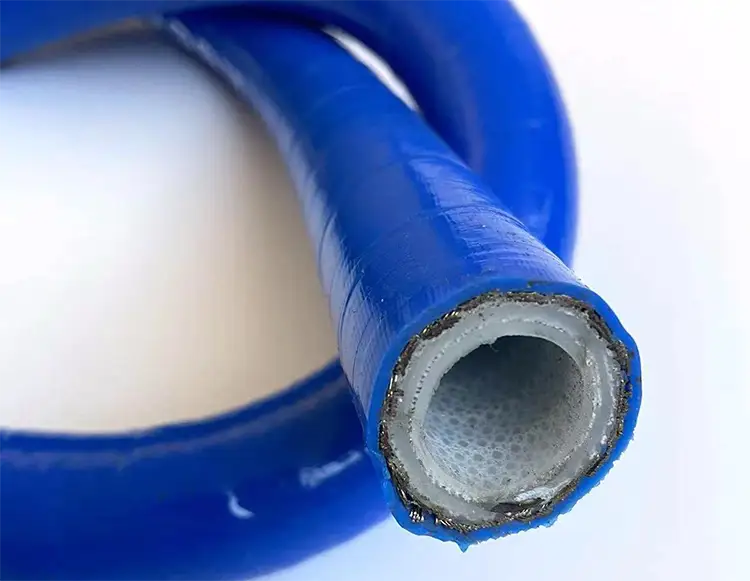

d.複合ホース

コンポジットホースの特徴 マルチレイヤー構造 異なる素材の内層と外層で構成され、ワイヤーらせんで補強されている。以下の用途に適している。 腐食性化学物質および炭化水素の取り扱い 石油精製のような産業においてである。

e.シリコーンホースと特殊ポリマーホース

シリコーンホースは 高い耐熱性と柔軟性に最適である。 食品用および医薬品用.PTFEのような特殊ポリマーは、次のような特長がある。 優れた耐薬品性 腐食性の高い環境向け。

3.機能による分類

a.空気ホース

圧縮空気システムや空気圧工具に使用されるこれらのホースは、優れた柔軟性と耐キンク性が要求されます。

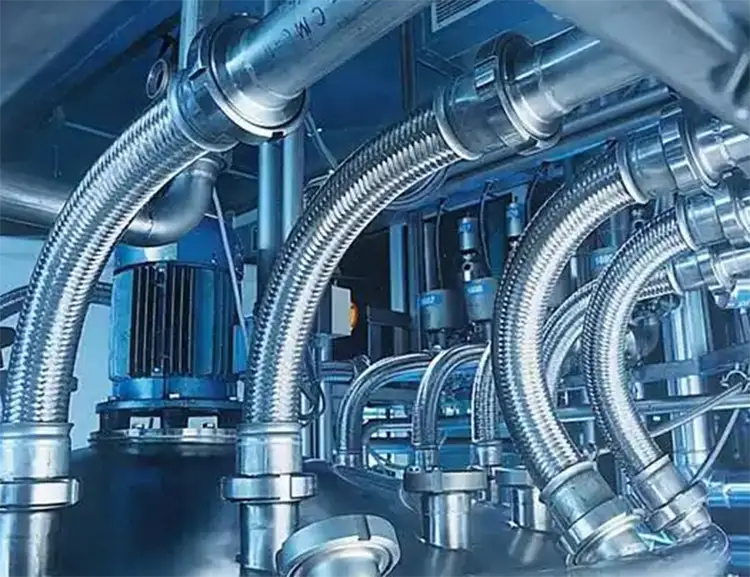

b.化学物質移送ホース

安全に取り扱えるように設計されている 酸、溶剤、危険な液体多くの場合、漏れを防ぐために補強層が施されている。

c.水と蒸気のホース

耐えられる 高温高圧 スチーム洗浄と温水供給用。

d.食品・飲料用ホース

FDA準拠で衛生的これらのホースは、消耗品を汚染することなく輸送するために不可欠である。

e.オイルホースと燃料ホース

専門分野 給油システムおよび工業用オイル移送耐油性のためにニトリルゴムのような素材が使われている。

f.運搬用ホース

のバルク輸送用に設計されている。 研磨粉、砥粒、ペレット耐摩耗性のライニングを必要とする。

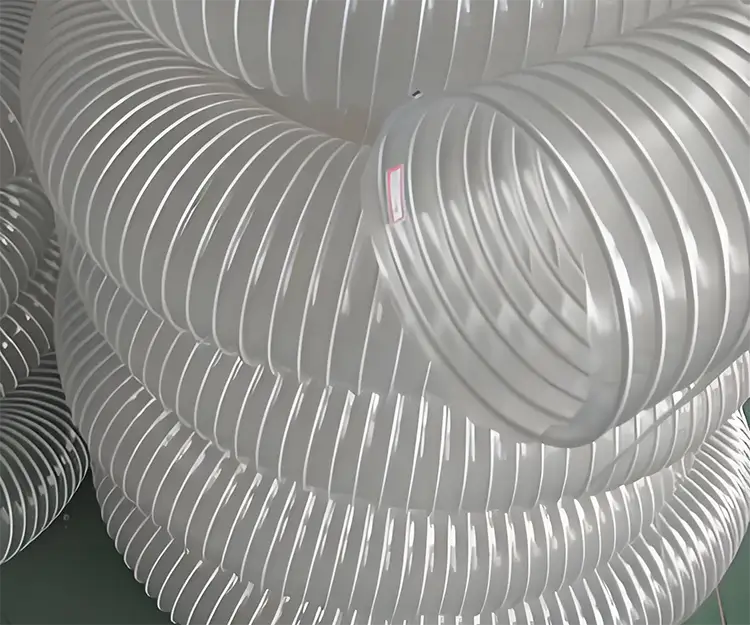

g.排気ホースと換気ホース

柔軟なダクトソリューション 煙、煙、閉鎖空間での換気.

III.産業用ホースを選ぶ際のポイント

適切な産業用ホースを選ぶには、単にサイズや色を合わせるだけではありません。 性能、安全性、寿命 過酷な環境での使用長年にわたり、私は、化学的適合性のようなたったひとつの要素を見落としてしまうことが、いかに大きな問題につながるかを目の当たりにしてきた。 高価なシステム障害.

私がいつも考慮するよう勧めているのは次のようなことだ：

1.動作条件

• 温度範囲:に耐えられるホース材質を選択する。 最低・最高気温 シリコーンホースは、ひび割れや軟化を起こすことなく、用途に応じた耐久性を発揮します。例えば、シリコーンホースは高温に優れていますが、PVCは凍結条件下で苦戦します。
• 圧力定格:常にホースの 作動圧力と破裂圧力.定格圧力を超えてホースを使用することは、予期せぬ故障の主な原因です。
• メディアの互換性:耐薬品性チャートを参照して、ホースの素材が運搬する物質と劣化したり反応したりしないことを確認してください。例えば、EPDMは蒸気には耐えるが、石油系製品には耐えない。

2.機械的要件

• 柔軟性と曲げ半径:ホースの柔軟性が低いと、よじれたり、つぶれたりして、流量が制限されたり、破損したりすることがあります。メーカー推奨の最小曲げ半径を確認してください。
• 耐摩耗性:マテリアルハンドリングのような用途では、以下のようなホースが要求される。 強化耐摩耗ライニング.
• 真空抵抗:吸引用途の場合、ホースが潰れずに真空圧に耐えられるよう補強されていることを確認してください。

3.環境への配慮

• 紫外線、オゾン、天候暴露:屋外での使用には、以下のホースが必要です。 UVおよびオゾン耐性 (EPDMとある種のシリコーンはここでよく機能する）。
• 屋内使用と屋外使用:過酷な環境要因にさらされる場合は、ホースカバーやシールドなどの追加保護を検討する。

4.規格と認証

重要な産業にとって、コンプライアンスは譲れないものです。以下の規格に適合したホースをお探しください：

• 食品医薬品局 飲食
• 国際標準化機構 (一般工業規格）
• SAE (自動車）
• EN (産業用ホースの欧州規格）

プロのアドバイス 監査や検査で不測の事態に陥らないよう、常にサプライヤーに最新の認証状況を問い合わせてください。

IV.産業用ホースによくある問題

どんなに優れた工業用ホースでも、使い方を間違えたり、メンテナンスが不十分だったりすると、早期に故障することがあります。曲げ半径を無視したり、間違った継手を使ったりといった小さな見落としが、システムの大きな故障に発展することを、私は何度も目にしてきました。 よくある問題とその解決策を理解することが、ダウンタイムや事故を防ぐ鍵です。

1.ホース故障の原因

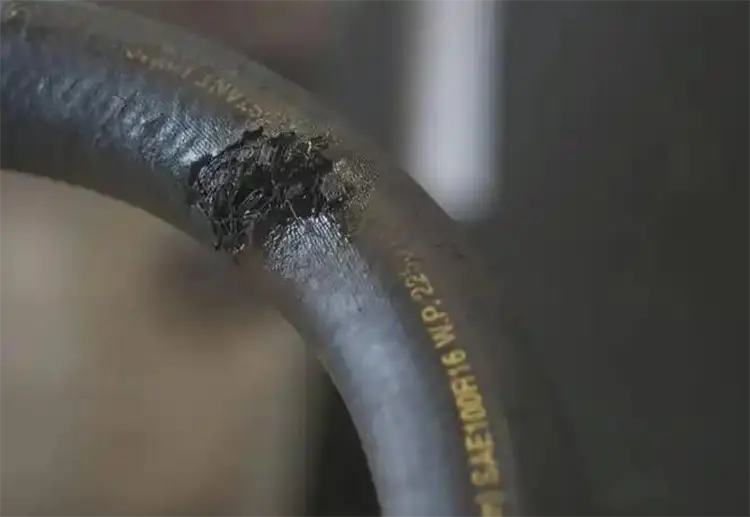

a.化学的不適合性

ホースの素材が、それが運ぶ媒体と相容れない場合、 膨張、ひび割れ、軟化 が発生する可能性がある。例えば、EPDMを石油製品に使用すると、急速に劣化することがよくあります。

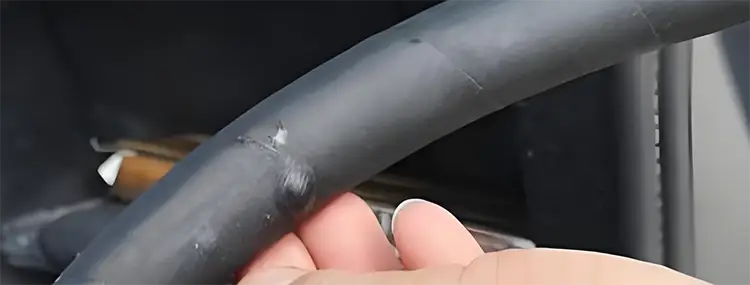

b.過度の圧力

ホースの定格圧力を超えると、以下のことにつながります。 破裂重大な安全上の危険をもたらします。平均使用圧力だけでなく、運転中の圧力スパイクを考慮することが極めて重要です。

c.擦り傷と外部損傷

にさらされるホース 粗い表面、鋭利なエッジ、交通量の多い場所 は外部摩耗に悩まされることがあります。時間が経つにつれて、これはホースの壁を弱くし、漏れや吹き出しにつながる可能性があります。

d.不適切な設置と曲げ半径違反

推奨半径を超えてホースをよじったり、ねじったり、曲げたりすると、次のようなことが起こります。 内部損傷と流れの制限.ホースの早期故障の主な原因は、取り付け方法の不備です。

2.予防措置

• 定期点検とメンテナンス
  摩耗、膨らみ、ひび割れ、漏れの兆候をチェックするための積極的なスケジュールを設定します。
• 適切な保管と取り扱い
  ホースは直射日光や化学薬品を避け、涼しく乾燥した場所に保管してください。変形を引き起こす可能性のある小径のフックにホースを掛けないようにしてください。
• インストールのベストプラクティスのためのトレーニング
  すべての担当者が、正しい取り付け方法、曲げ半径の要件、接続部の締めすぎを避ける方法を理解していることを確認する。

「産業用ホースの故障のほとんどは製造上の欠陥によるものではなく、不適切な使用やメンテナンスの結果です。

V.ケーススタディと応用例

厳しい条件下でさまざまな産業用ホースがどのように機能するかを理解するには、実際の用途を見るのが最善の方法のひとつです。ここでは、慎重にホースを選択することですべてが変わった3つのケースを紹介します。

1.自動車製造エア・燃料ホースシステム

自動車工場では、圧縮空気システムと燃料移送ラインが組立ラインの作業に不可欠です。当初、この工場ではエアツールに標準的なゴムホースを使用していましたが、近くの溶接ステーションからの熱で頻繁に亀裂が発生していました。

解決策 チームは高温耐性に切り替えた。 EPDMエアホース を強化編組に変更した。これにより、エア漏れによるダウンタイムがなくなり、工具の効率が向上した。 $ 年間50,000ドル 維持費に含まれる。

2.食品加工：食品用ホースの選択

ある食品加工会社は、PVCホースがスチーム洗浄で微生物が繁殖しやすく、ひび割れしやすいため、衛生基準の維持に課題を抱えていた。

解決策 を採用した。 白金硬化シリコーンホースFDAに準拠し、高温消毒に耐性のあるホースである。この変更は、製品の安全性を向上させただけでなく、ホースの交換頻度を以下のように削減した。 30%.

3.化学プラント危険流体用複合ホース

侵食性の強い溶剤や酸を扱う化学工場では、既存のゴム製ホースの内張りが化学薬品に侵され、ホースの不具合が発生した。

解決策 エンジニアは次のように切り替えた。 複合ホース 複数の耐薬品性層と構造強度のためのワイヤーらせんを備えています。このアップグレードは、漏れを防ぐことで安全性を向上させ、厳しい環境コンプライアンス基準を満たした。

重要な洞察 これらの例は、ホースの素材と設計を環境に適合させることで、いかに耐用年数を延ばし、コストのかかるミスを避けることができるかを示しています。

VI.ホースタイプの比較分析

産業用ホースの選択肢は非常に多く、適切なものを選ぶのに圧倒されてしまうかもしれません。そのため、私はいつもホースの種類を以下のように分類することをお勧めしています。 並べて比較.これにより、どのホースがお客様の特定の要件に最も適しているかを迅速に評価することができます。

1.表による比較素材と用途の比較

太字のキーポイント：
この表は、1本のホースがすべての用途に適合するわけではないことを強調しています。 コスト、パフォーマンス、コンプライアンス 業界標準と。

2.意思決定のフレームワーク

選ぶ際の簡単なチェックリストです：

• ホースが運ぶメディアは？ (化学物質適合性チャートをチェックする）
• 必要な温度範囲は？ (平均値だけでなく、ピークも考慮する）。
• 高圧や真空に耐えられるか？ (作動圧力/バースト圧力定格に適合)
• 屋内か屋外か？ (UV、オゾン、耐候性を考える）
• 必要な業界資格はありますか？ (FDA、SAE、ISO、EN準拠)
• 柔軟性と体重の重要性は？ (ハンドヘルドまたはモバイルシステムにとって重要)

プロのアドバイス 疑問がある場合は、サプライヤーにアプリケーション固有の推奨事項をご相談ください。KINSOEでは、お客様が実際の性能データを用いてこれらの要因を評価するお手伝いをします。

VII.産業用ホース管理のベストプラクティス

適切な産業用ホースを取り付けたら、その寿命を最大限に延ばし、安定した性能を確保するためには、適切な管理が極めて重要です。私は、簡単な方法でホースの寿命を倍増させることができること、そして管理を怠ると突然の故障につながることを目の当たりにしてきました。ホースの寿命を延ばす方法をご紹介します。

1.インストールのヒント

• 正しいフィッティングの選択:漏れや抜けを防ぐため、必ずホースの材質と定格圧力に適合する継手を使用してください。
• ねじれと締め過ぎを避ける:不適切なトルクは、ホースの端部を損傷させたり、接続箇所に亀裂を生じさせることがあります。
• 曲げ半径の尊重:キンクや内部損傷を防ぐため、ホースは鋭く曲げず、緩やかなカーブを描くように取り付けてください。

引用ボックス

「ホースがうまく取り付けられていれば、早期の故障を防ぐことができる。

2.保守点検

• 定期的なチェック:ホースに亀裂、膨らみ、漏れ、摩耗の兆候がないか、少なくとも毎月、重要なシステムではより頻繁に点検する。
• クリーニングの手順:食品用ホースおよびケミカルホースについては、材料の劣化を避けるため、推奨される洗浄手順に従ってください。
• 交換用インジケーター:ホースの硬化、変色、柔軟性の変化は、ホースの老化を示す。

3.寿命の最適化

• 保管ガイドライン:ホースは、ねじれを防ぐため、大口径のリールにゆるく巻いて、涼しく乾燥した、紫外線から保護された場所に保管する。
• 予防交換:故障を待たずに、メーカーの推奨と使用強度に基づいて交換のスケジュールを立てましょう。

これらのベストプラクティスを統合することで、企業は計画外のダウンタイムを減らし、安全上のリスクを最小限に抑え、ホースの寿命を延ばすことができ、時間とコストの両方を節約することができます。

結論結論

産業用ホースの選択と管理は、単なる技術的な作業ではなく、操業全体に影響を与える戦略的な決定です。自動車工場から化学処理施設まで、適切なホースは以下を確実にします。 安全性、効率性、コスト管理.

このガイドでは、その手順を説明した：

• 産業用ホースの多様な種類 そしてそのユニークな用途。
• 考慮すべき主な要因 システム用のホースを選択する際
• よくある問題と予防策 コストのかかる失敗を避けるためだ。
• 実際のケーススタディ 適切なホース選択がいかにオペレーションを変えるかを示す。
• ベストプラクティス ホースの寿命を延ばし、最高の性能を維持します。

覚えておいてほしい： 用途はそれぞれ異なります。温度、圧力、化学的適合性、環境暴露のすべてが、最適な解決策を決定する役割を果たします。

どのホースがお客様のニーズに合っているか分からない場合は、経験豊富なサプライヤーに相談されることをお勧めします。KINSOEの専門分野 カスタムゴムホースとチューブソリューション 自動車産業から食品加工まで、幅広い産業向けのホースを提供しています。当社のチームは、複雑な要件をナビゲートし、特定の用途に適したホースを確実に入手するお手伝いをいたします。
