Трубки конденсатора и охладителя постепенно теряют эффективность, поскольку биообрастание, слизь и мягкий налет накапливаются на их внутренних стенках. Эти отложения повышают энергопотребление, увеличивают температуру нагрева и снижают эффективность охлаждения.
An Автоматическая система очистки трубок (ATCS) Для очистки трубок используются циркулирующие шарики губки постоянно и в режиме онлайн-без отключения чиллера. В этой статье рассказывается о том, как работает контур, когда ATCS является правильным выбором, о его преимуществах и ограничениях, а также о том, как выбрать правильные губчатые шарики и стратегию дозирования.
Более подробный обзор применения шариков для очистки губки см. в основной колонке:
https://www.kinsoe.com/sponge-cleaning-balls-fast-buyers-guide/
Правила определения размеров см. в Руководстве по определению размеров:
https://www.kinsoe.com/sponge-ball-sizing-guide/

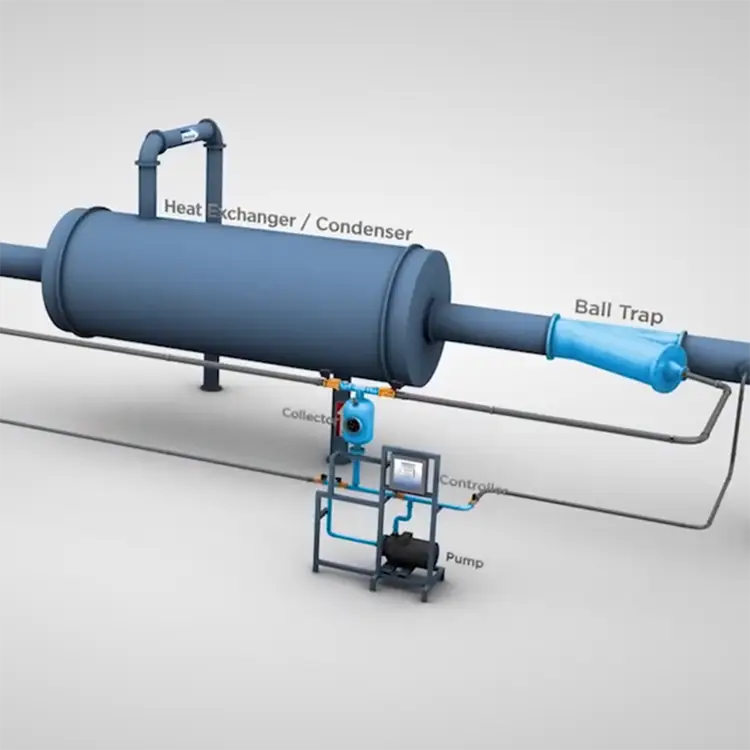

Что такое ATCS? (30-секундное определение)
An Автоматическая система очистки трубок (ATCS) это система очистки замкнутого цикла, которая непрерывно циркулирует губчатыми шариками по трубкам конденсатора или охладителя для поддержания чистоты теплопередающих поверхностей во время работы системы. Вместо того чтобы останавливать оборудование для механической очистки, ATCS выполняет бережное, постоянное протирание, которое предотвращает образование биопленки и мягкого налета.
Типичная система ATCS включает в себя:
- Шариковые форсунки которые выпускают губчатые шарики вверх по течению.
- Пучок трубок где шарики выполняют действия по протиранию
- Выпускные сетчатые фильтры/коллекторы которые захватывают мячи
- Трубопровод рециркуляции + насос/регулирующие клапаны которые возвращают шарики в инжектор
Производительность мяча в значительной степени зависит от материал, структура ячеек и твердость, о которых рассказывается здесь:
https://www.kinsoe.com/sponge-ball-materials-hardness/
Правильный диаметр шара требует подбора размера в соответствии с диаметром трубы действительное удостоверение личности.:
https://www.kinsoe.com/sponge-ball-sizing-guide/
Как работает петля (шаг за шагом)
Контур ATCS прост, но при правильной настройке очень эффективен. В каждом цикле через трубки конденсатора/охладителя пропускаются шарики губки, очищают внутреннюю поверхность и возвращаются обратно для повторного использования.

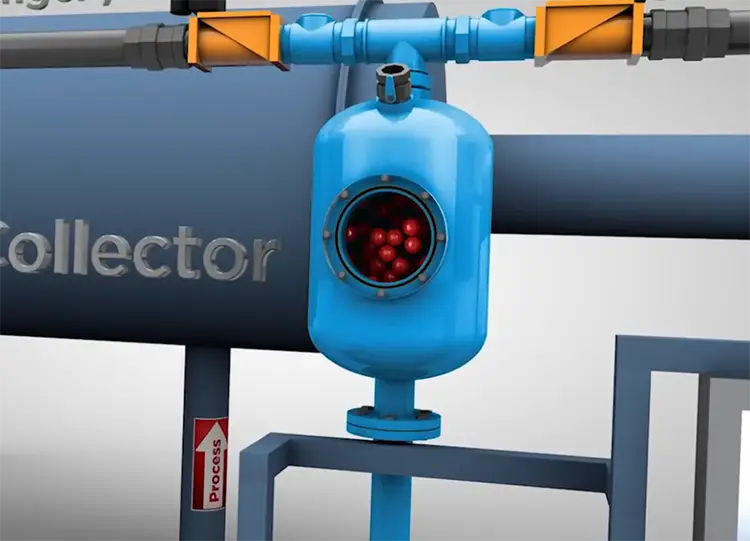

1. Впрыск - шарики попадают в систему
Губчатые шарики вводятся непосредственно перед трубным пучком конденсатора или охладителя.
Инжектор системы измеряет количество шариков с контролируемой частотой (например, каждые несколько минут или в зависимости от условий нагрузки).
Правильно размер шара обеспечивает легкое сжатие для равномерного контакта со стеной:
https://www.kinsoe.com/sponge-ball-sizing-guide/
2. Транзит и протирка - очистка внутри трубок
Когда охлажденная вода (или вода в конденсаторе) проталкивает шарики через трубки, каждый шарик:
- Слегка прижимается к стенке трубки
- Удаляет биопленка, слизь, и мягкая шкала депозиты
- Сохраняет стабильную теплоотдачу
- Плавное движение благодаря прямой геометрии трубки и низкому коэффициенту трения внутри
Агрессивность вытирания зависит от твердость и обработка поверхности губчатого шарика.
Материал шарика/элемент/эталон твердости:
https://www.kinsoe.com/sponge-ball-materials-hardness/

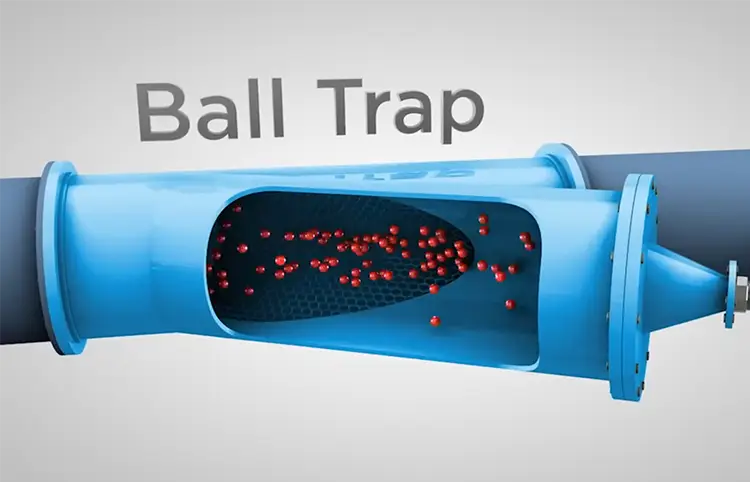

3. Захват - стрейнеры собирают мячи
На выходе из конденсатора специально разработанные ситечки улавливают шарики губки, не ограничивая поток воды.
Система обеспечивает захват шара 100% для предотвращения переноса вниз по течению.
4. Рециркуляция - шарики возвращаются в инжектор
Рециркуляционный трубопровод и насос возвращают захваченные шарики в инжектор для следующего цикла.
Это создает непрерывный цикл очистки где шарики проходят через систему несколько раз в час, в зависимости от степени загрязнения и стратегии дозирования.
Варианты поверхности, влияющие на производительность
Губчатые шарики ATCS имеют различную внешнюю текстуру, чтобы соответствовать условиям загрязнения:
- Гладкий → Светлая биопленка
- Тонкий гребень → Слизь, ранняя мягкая чешуя
- Абразивное кольцо → Легкий минеральный налет (осторожно использовать с материалом труб)
Выбор твердости влияет как на прочность протирки, так и на проходимость.
Для детального дозирования и выбора поверхности:
https://www.kinsoe.com/atcs-ball-selection-dosing/
Когда использовать ATCS (критерии принятия решений)
Система ATCS требуется не для каждой системы конденсаторов или охладителей, но в подходящих условиях она защищает эффективность теплообмена гораздо лучше, чем периодическая ручная очистка. Используйте следующие критерии, чтобы определить, является ли ATCS правильным решением для вашего предприятия.
1. Источники воды с высокой степенью загрязнения
ATCS особенно ценна, когда охлаждающая среда имеет высокую биологическую активность или взвешенные твердые частицы, например:
- Теплая морская вода
- Речная или озерная вода
- Вода для градирен с органической нагрузкой
- Источники с высоким содержанием TDS склонны к образованию мягких слоев
Такие условия вызывают быстрый рост биопленки, что может снизить эффективность теплопередачи в пределах дней, Поэтому непрерывная очистка в режиме онлайн является идеальным решением.
2. Длительное время работы или высокая нагрузка
Если ваши конденсаторы или охладители работают в течение длительных периодов между отключениями - обычное явление:
- Коммерческие здания
- Районное охлаждение
- Промышленные предприятия
- Производство электроэнергии
-ATCS помогает поддерживать стабильную производительность, не прерывая работу для механической очистки.
3. Жесткие энергетические КПЭ или высокие затраты на электроэнергию
Объекты, ориентированные на энергоэффективность, выигрывают от использования ATCS, потому что:
- Чистые трубки снижают температуру подхода (ΔT)
- Улучшение ΔT увеличивается КС и уменьшает кВт/тонна
- Даже небольшие улучшения дают большую экономию при непрерывной работе чиллеров
Если ваша команда энергетиков активно отслеживает KPI, ATCS поможет поддерживать показатели на стабильном уровне.
4. Совместимость материалов и геометрии трубок
ATCS идеально подходит, когда:
- Трубки прямые, гладкие и длинные
- Трубчатые листы и опорные пластины обеспечивают свободный проход
- Никаких неожиданных ограничений или резких переходов в интерьере
Проходимость шаров определяется их правильным размером и твердостью:
https://www.kinsoe.com/sponge-ball-sizing-guide/
https://www.kinsoe.com/sponge-ball-materials-hardness/
5. Когда ручная уборка слишком мешает
Если требуется физическая чистка трубки:
- Координация работы с отключениями
- Трудоемкая разборка
- Высокая стоимость простоя
...ATCS становится практичной, постоянной альтернативой для поддержания чистоты труб между основными чистками.
Скажите “следующий” продолжать Преимущества (пули, которые можно пропустить).
Преимущества (пули, которые можно пропустить)
ATCS обеспечивает ряд эксплуатационных, финансовых и эксплуатационных преимуществ, особенно в средах с высокой степенью обрастания. Вот основные преимущества с первого взгляда:
✔ 1. Не требует отключения
ATCS очищает трубы во время работы чиллера или конденсатора.
Это устраняет необходимость в частой механической очистке, которая обычно требует остановки оборудования.
✔ 2. Стабильная теплоотдача
Чистые трубки поддерживают постоянную температуру:
- Температура приближения (ΔT)
- COP / кВт-ТР (общая эффективность охладителя)
- Производительность теплообменника при переменных нагрузках
Система постоянно удаляет свежие слои слизи, прежде чем они успеют превратиться в твердый налет.
✔ 3. Снижение зависимости от химических веществ
Хотя ATCS не заменяет все химические методы лечения, она может значительно сократить их количество:
- Образование биопленки
- Частота применения некоторых средств для подавления накипи
- Общий расход химикатов в системах с высокой степенью обрастания
Это также снижает воздействие на окружающую среду и повышает безопасность оператора.
✔ 4. Предсказуемое профилактическое обслуживание
Непрерывная протирка предотвращает типичный спад производительности, возникающий между ручными чистками.
Это делает обслуживание более предсказуемым и сокращает его объем:
- Экстренная чистка
- Незапланированные отключения
- Расходы на срочную работу или сверхурочные
✔ 5. Снижение эксплуатационных расходов
Поскольку чистые трубы требуют меньше энергии для отвода тепла, ATCS обычно снижает его уровень:
- Расходы на электроэнергию
- Нагрузка на насос охлаждающей воды
- Потеря энергии из-за загрязнения поверхностей теплообменников
Заводы с высокими тарифами на электроэнергию часто быстро окупаются.
✔ 6. Бережный, неабразивный уход за трубками
Губчатые мячи ATCS имеют правильный размер и жесткость (Soft/Medium):
- Сделать не повреждение стенок трубы
- Обеспечивают безопасное и равномерное протирание
- Продление срока службы труб за счет уменьшения слоя нагара, способствующего коррозии
Правильный выбор мяча:
https://www.kinsoe.com/atcs-ball-selection-dosing/
Ограничения и то, чего не делает ATCS
ATCS чрезвычайно эффективна для предотвращения биопленка и Мягкое обрастание но это не универсальное решение для очистки. Понимание его ограничений поможет вам установить реалистичные ожидания и выбрать правильное сочетание типа шара, частоты дозирования и дополнительного обслуживания.
❌ 1. ATCS не может удалить тяжелый, твердый минеральный налет
Если трубки уже содержат толстый слой накипи на основе кальция, месторождения кремнезёма, или твердые кристаллические слои, ATCS не будет их удалять.
Они требуют:
- Механическая щетка
- Химическая очистка от накипи
- Очистка под высоким давлением
ATCS предназначена для постоянная профилактика, Это не одноразовая глубокая чистка.
❌ 2. Неправильное определение размера или дозировки шаров приводит к неудовлетворительным результатам
Производительность ATCS полностью зависит от правильной настройки. Неправильное определение размера или дозировки может привести к:
- Перенос (шары не полностью захвачены)
- Плохое протирание
- Дисбаланс потока
- Преждевременный износ или усадка шаров
Правила определения размера:
https://www.kinsoe.com/sponge-ball-sizing-guide/
Выбор и дозирование шаров:
https://www.kinsoe.com/atcs-ball-selection-dosing/
❌ 3. Система требует регулярного обслуживания сетчатого фильтра
Сливные устройства должны быть:
- Проверяется регулярно
- Очищено от мусора
- Проверено для 100% захват шара
Если сетчатые фильтры засоряются или теряют эффективность, весь контур ATCS становится ненадежным.
❌ 4. ATCS не заменяет капитальную очистку при отключении
Даже при наличии ATCS системы все равно требуют:
- Периодические проверки
- Периодическая механическая чистка
- Управление качеством воды
ATCS уменьшает Частота ножа не устраняет необходимость в более глубоком уходе.
❌ 5. Необходимо контролировать усадку и износ шариков
Губчатые шарики ATCS уменьшаются со временем из-за:
- Температурные циклы
- Химическое воздействие
- Механическое сжатие
Сжатые шарики теряют контакт при стирании и подлежат замене.
Руководство по жизненному пути:
https://www.kinsoe.com/sponge-ball-temperature-reuse/
❌ 6. Требуется совместимость геометрии трубки
Если есть трубки:
- Сильные изгибы
- Неожиданные ограничения
- Поврежденные трубные листы
- Выступающие сварные швы
Шарики могут бороться или преждевременно изнашиваться. Геометрия должна быть проверена перед установкой.
Устранение редких застреваний/медленного движения:
https://www.kinsoe.com/sponge-ball-troubleshooting/

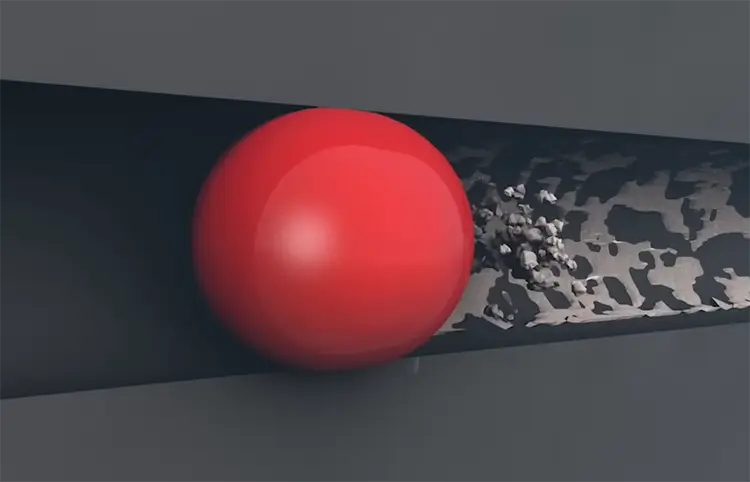

Выбор шаров для ATCS (моментальный снимок)
Выбор правильных губчатых шариков - основа производительности ATCS.
Среда ATCS сильно отличается от среды очистки бетонных трубопроводов - трубы гладкий, узкий, и высокопоточный, Это означает, что при выборе шара необходимо отдать предпочтение проходимость, бережное протирание, и предсказуемое сжатие.
Вот краткое описание того, как правильно выбрать.
1. Строение клетки - закрытая или мелкая открытая клетка
Большинство систем ATCS используют:
- Шары с закрытыми ячейками
- Минимальное водопоглощение
- Стабильная форма и сжатие
- Идеально подходит для гладких трубок конденсаторов/охладителей
- Лучшее средство для борьбы с биопленкой/шламом
- Мелкие шарики с открытыми ячейками
- Немного большее соответствие
- Применяется, когда трубки имеют легкие неровности поверхности
- Достаточно стабильна для рециркуляционных контуров
Избегайте грубых структур с открытыми ячейками - они могут чрезмерно деформироваться и потерять точность протирки.
Руководство по взаимодействию материала и клетки:
https://www.kinsoe.com/sponge-ball-materials-hardness/
2. Твердость - мягкая или средняя
Твердость определяет агрессивность оттирания и риск засорения.
- Мягкий
- Наибольшая проходимость
- Идеально подходит для систем с хрупкими или узкими трубками
- Лучший выбор для высокоцикличных петель ATCS
- Средний
- Сбалансированное давление при вытирании
- Помогает удалить более стойкую биопленку
- Безопасен для длительной эксплуатации
- Hard
- Редко используется в ATCS
- Только для проверенных геометрий прямых труб со стойкими загрязнениями
- Должны быть тщательно подобраны размеры (не более +5-10%).
Правила определения твердости:
https://www.kinsoe.com/sponge-ball-sizing-guide/
3. Отделка поверхности - соответствует типу загрязнения
Шары ATCS имеют специализированные текстуры поверхности:
- Гладкая поверхность
- Лучше всего подходит для тонкой биопленки, предотвращения образования слизи
- Низкий износ внутренней поверхности трубки
- Поверхность с мелким рифлением
- Немного более сильное вытирание
- Хорошо подходит для ранних стадий мягкого или биообрастания
- Поверхность абразивного кольца (использовать осторожно)
- Для легких минеральных отложений
- Должна соответствовать совместимости материалов трубок
- Лучше всего использовать временно, а не постоянно
Более подробная информация и стратегия дозирования:
https://www.kinsoe.com/atcs-ball-selection-dosing/
4. Выбор материала - резина против полиуретана
- Резина
- Более мягкое сжатие
- Очень стабильное прохождение
- Широко используется для общей очистки ATCS
- Полиуретан (ПУ)
- Более длительный срок службы
- Хорошо сохраняет форму при многократных циклах
- Отлично подходит для теплой воды и абразивных условий.
Оба материала работают до тех пор, пока размер + твердость верны.
5. Основные принципы выбора шаров ATCS
- Размер всегда соответствует фактический идентификатор трубки., не номинальный
- Избегайте слишком агрессивной твердости
- Соответствие текстуры поверхности типу загрязнения
- Проверьте геометрию трубы (прямая + чистые переходы).
- Замените шарики, если их усадка снижает эффективность протирки
Интеграция ATCS в операционную деятельность
Установка ATCS - это только первый шаг: настоящая ценность заключается в том, что правильное дозирование, постоянный контроль и простое регулярное обслуживание. В этом разделе показано, как операторы интегрируют ATCS в ежедневные рабочие процессы на заводе.
1. Стратегия дозирования - циклы в час и количество шариков
ATCS не запускает шарики постоянно. Вместо этого дозировка основывается на:
- Степень загрязнения
- Источник воды (например, морская вода по сравнению с водой из градирни)
- Профиль нагрузки чиллера/конденсатора
- Материал и размер трубки
Типичные отправные точки:
- 1-4 цикла в час
- 1 шарик в тубусе (зависит от производителя)
- Настройте в соответствии с тенденцией изменения температуры приближения (ΔT) и интенсивности обрастания
Точные диапазоны дозирования и примеры:
https://www.kinsoe.com/atcs-ball-selection-dosing/
2. Мониторинг производительности системы
Операторы отслеживают несколько KPI для оценки эффективности ATCS:
- Температура приближения (ΔT)
Стабильный или снижающийся ΔT свидетельствует о хорошей чистоте трубки. - кВт/тонна (COP)
Более чистые трубки означают меньшее потребление энергии на тонну охлаждения. - Дифференциальное давление (ΔP)
Внезапное увеличение может указывать на образование биопленки, накипи или засорение сетчатого фильтра. - Тенденции изменения температуры обратной линии охлажденной воды
Раннее снижение производительности часто сигнализирует о загрязнении еще до того, как оператор почувствует его влияние.
Регулярное отслеживание этих показателей позволяет получить оперативную информацию о частоте дозирования и выборе шаров.
3. Текущее обслуживание
ATCS требует минимального, но необходимого обслуживания:
- Очистка сетчатого фильтра
Удалите мусор, который может задерживать шарики или снижать эффективность захвата. - Проверка мяча
Ищите усадку, износ поверхности или изменения твердости.
Продолжительность жизни и влияние температуры:
https://www.kinsoe.com/sponge-ball-temperature-reuse/ - Проверка насоса рециркуляции
Обеспечьте постоянный поток для стабильного возврата шарика. - Обновления в журнале
Ежедневные или еженедельные записи: циклы дозирования, количество замен шариков, тенденции ΔT.
4. Координация ATCS с условиями на заводе
Настройки ATCS могут изменяться при:
- Сезонные колебания нагрузки
- Замена воды в градирнях
- Внезапные всплески биообрастания (штормы, цветение водорослей)
- Графики отключения чиллеров
Операторы часто увеличивают частоту дозирования в преддверии летних пиков и уменьшают ее в периоды низкой нагрузки.
5. Интеграция с химическим лечением
ATCS лучше всего работает в сочетании с:
- Основные ингибиторы коррозии
- Очистка воды в башне
- Периодическая ручная очистка от накипи (для систем, подверженных сильному загрязнению)
ATCS снижает зависимость от химикатов, но не устраняет необходимость в сбалансированной программе водоподготовки.
Контрольный список для быстрого внедрения
Используйте этот контрольный список для проверки правильности конфигурации системы ATCS перед началом непрерывной очистки трубок в режиме онлайн. Это обеспечит правильный выбор шаров, безопасную эксплуатацию и надежную очистку.
✔ Геометрия и внутренний диаметр трубки подтверждены
- Фактический удостоверение личности трубки. измеренный (не номинальный размер)
- Геометрия прямой трубы проверена
- Никаких неожиданных ограничений, вмятин или острых краев
- Опорные пластины и трубные листы проверяются на плавность переходов
Правила определения размера:
https://www.kinsoe.com/sponge-ball-sizing-guide/
✔ Обзор профиля качества воды
Поймите склонность источника охлаждающей воды к обрастанию:
- Биообрастание (слизь, водоросли)
- Мягкая накипь (кальций, магний)
- Взвешенные твердые вещества (ил, органика)
- Морская вода или солоноватые источники
Это определяет обработка поверхности шара и необходимой твердости.
✔ Правильный выбор мяча завершен
- Материал: Резина или полиуретан
- Строение клетки: С закрытыми порами или с мелкими открытыми порами
- Твердость: Мягкий или средний (по умолчанию для ATCS)
- Тип поверхности: Гладкое, ребристое или абразивное кольцо
- Диаметр: Небольшой размер для мягкого сжатия
Подробности отбора:
https://www.kinsoe.com/sponge-ball-materials-hardness/
✔ Набор начальных дозировок
- Циклы запуска в час (1-4 типовых)
- Количество шариков в трубке или в петле
- Корректировки планируются на основе ΔT, COP/kW-TR, и ΔP чтение
Полное руководство по дозировке:
https://www.kinsoe.com/atcs-ball-selection-dosing/
✔ Готовность к мониторингу и обслуживанию
- Регистрация базовых КПЭ
- Очистка и функционирование фильтров
- Обратный контур насоса проверен
- Запись в журнале для отслеживания:
- Циклы дозирования
- Замена шариков
- тенденции ΔT и ΔP
- Любые аномалии
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Может ли ATCS заменить химическое лечение?
Не совсем. ATCS значительно снижает биопленка и слизь, что может снизить потребность в некоторых видах химической обработки, но при этом не исключить химические средства для борьбы с накипью или коррозией. Химический состав воды по-прежнему определяет, насколько необходима химическая поддержка.
Как часто циркулируют шарики губки?
Он зависит от степени загрязнения, диаметра трубы и условий нагрузки. Многие системы работают 1-4 цикла в час, Но точная стратегия дозирования описана здесь:
https://www.kinsoe.com/atcs-ball-selection-dosing/
Не застрянут ли в трубках шарики из губки?
В ATCS это случается редко, потому что трубы гладкие и прямые. Залипание происходит только тогда, когда:
- Шары неправильно подобранный размер,
- Твердость слишком высока, или
- Геометрия трубы имеет неожиданные ограничения.
Если возникли проблемы, см. руководство по устранению неполадок:
https://www.kinsoe.com/sponge-ball-troubleshooting/
Заключение - оптимизируйте производительность ATCS с помощью правильных губчатых мячей
ATCS работает лучше всего, если губки правильно подобраны к вашему удостоверение личности трубки., качество воды, и характеристики обрастания. Если вы хотите получить точную рекомендацию для вашего конденсатора или системы охлаждения, поделитесь следующими данными:
- Внутренний диаметр трубки. (фактический, а не номинальный)
- Источник воды (градирня, морская вода, река и т.д.)
- Тип загрязнения (биопленка, слизь, мягкая накипь)
- Профиль нагрузки чиллера/установки
- Необходимая прочность протирки (мягкий, стандартный, агрессивный)
Мы поможем вам выбрать идеальный материал, структура ячеек, твердость, тип поверхности и диаметр.
Готовы ли вы приобрести Губчатые шарики ATCS?
Изучите страницу нашего продукта:
👉 Шарики для чистки губки (резина Kinsoe)
https://www.kinsoe.com/product/rubber-sponge-cleaning-balls/
Хотите получить полный обзор системы?
Начните со страницы оглавления руководства:
👉 Шарики для чистки губок: Быстрый обзор покупателя
https://www.kinsoe.com/sponge-cleaning-balls-fast-buyers-guide/
Похожие посты
- Материалы и твердость → https://www.kinsoe.com/sponge-ball-materials-hardness/
- Руководство по определению размеров → https://www.kinsoe.com/sponge-ball-sizing-guide/
- Выбор и дозирование шаров ATCS → https://www.kinsoe.com/atcs-ball-selection-dosing/
- Температура и повторное использование → https://www.kinsoe.com/sponge-ball-temperature-reuse/
- Устранение неполадок → https://www.kinsoe.com/sponge-ball-troubleshooting/
