1. Введение

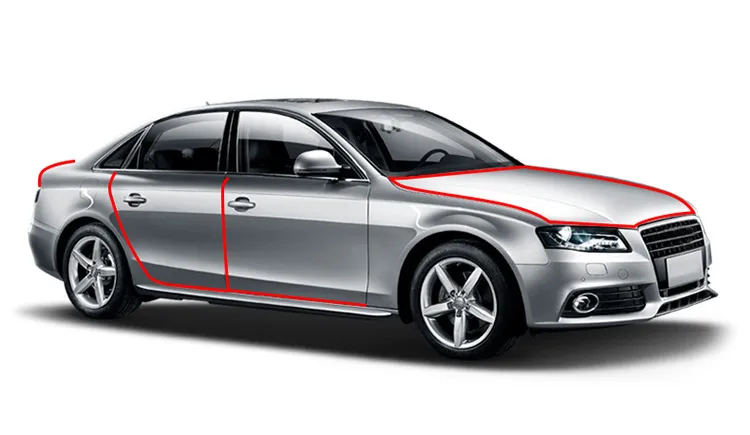

Когда я говорю о автомобильные уплотнительные лентыЯ имею в виду важнейшие компоненты, которые спокойно располагаются по краям дверей, окон, багажников и капотов. На первый взгляд эти полоски могут показаться простыми, но они играют важнейшую роль в обеспечении комфорта, безопасности и долговечности автомобиля. Они не пропускают воду, пыль и ветер, а также снижают уровень шума и защищают металлические поверхности от коррозии. Без хорошо продуманных уплотнительных полос даже самые современные автомобили быстро потеряли бы эффективность и производительность.
Среди различных типов уплотнительных лент, используемых в современных автомобилях, уплотнительные ленты с металлическим усилением стали одними из самых распространенных. В отличие от стандартных резиновых полос, эти изделия сочетают гибкость эластомерных материалов с прочностью внутреннего металлического держателя. В результате получается уплотнение, которое не только прочно прилегает к фланцам автомобиля, но и сохраняет свою форму и эффективность даже после многих лет эксплуатации и воздействия суровых условий.
В этой статье я расскажу о том. распространенные конструкции поперечного сечения уплотнительных лент для автомобилей. роль металлической арматуры в обеспечении долговечности и стабильности, а также сравнение материалов между EPDM и силиконовой резиной. К концу курса вы получите четкое представление о том, как устроены эти компоненты и почему выбор правильного типа уплотнительной ленты может так сильно повлиять на характеристики автомобиля.
2. Распространенные формы поперечного сечения автомобильных уплотнительных лент
Одним из интересных аспектов автомобильных уплотнительных лент является то, как их формы поперечного сечения разработаны для решения очень специфических задач герметизации. В автомобиле нет одинаковых зазоров - пространства вокруг дверей, окон, багажников и капотов различаются по ширине, требованиям к давлению и подвижности. Именно поэтому уплотнительные ленты выпускаются с различными профилями, каждый из которых разработан для обеспечения баланса между сжатием, эластичностью и долговечностью.
Основные профили поперечного сечения
- D-образная форма - Этот профиль обладает отличной эластичностью и чаще всего используется для автомобильных дверей и окон. Округлый "D" дизайн плавно сжимается, обеспечивая надежное уплотнение от воды и ветра.
- E-образная форма - Компактный и эффективный, профиль "E" часто используется для узкие щели. Его многолопастные лопасти повышают эффективность уплотнения, что делает его подходящим там, где пространство ограничено, но требуется прочный барьер.
- U-образная форма - Пожалуй, самый универсальный профиль, "U" часто усиленный металлом для дополнительного сцепления. Он легко фиксируется на фланцах корпуса и остается надежным при вибрации или движении, что делает его предпочтительным выбором для дверных рам и краев.
- П-образная форма - Широко применяется в Уплотнение багажника и люкаКонструкция "P" сочетает в себе трубчатую колбу с плоским основанием, что обеспечивает надежное сжатие и устойчивость к атмосферным воздействиям при закрытии багажника.
- Формы L / V / J - Эти специализированные профили предназначены для углов, угловых соединений или участков, подверженных многократной вибрации. Их угловая конструкция позволяет адаптироваться к уникальным конструктивным задачам без ущерба для эксплуатационных характеристик.
- Овальные / трубчатые профили - Благодаря полым, округлым формам эти профили отлично подходят для сопротивление сжатию и долговечность. Они обычно используются в зонах, подверженных повышенным нагрузкам или многократному открыванию и закрыванию.
Золотой совет: Правильный профиль уплотнительной ленты не является универсальным. Выбор правильного сечения зависит от таких факторов, как область установки, усилие сжатия, воздействие окружающей среды и требования к герметичности. Хорошо подобранный профиль не только обеспечивает эффективную герметизацию, но и продлевает срок службы компонентов автомобиля.
3. Роль металлического армирования

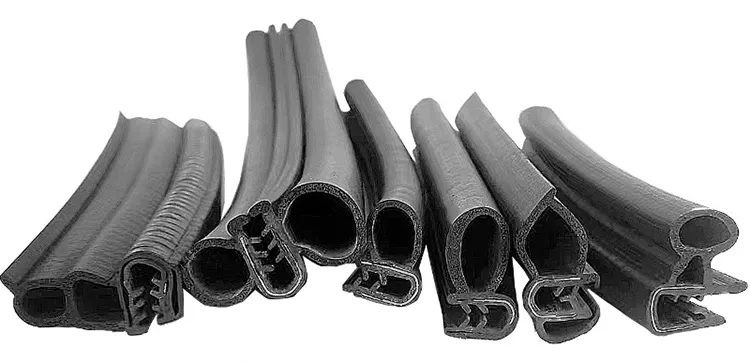

Хотя резина сама по себе обеспечивает гибкость и герметичность, ей иногда не хватает структурной прочности, чтобы оставаться на месте при постоянных нагрузках. В этом случае металлическая арматура становится незаменимым. Встраивая металлические носители в автомобильные уплотнительные ленты, производители создают продукты, сочетающие в себе эластичность и долговечную стабильность.
Зачем вставлять металл в уплотнительные ленты?
- Структурная стабильность и сохранение формы - Металлический каркас помогает ленте сохранять свою первоначальную форму даже после многократного сжатия дверьми, окнами или багажниками. Без усиления только резина может со временем деформироваться.
- Повышенная сила захвата - Усиленный "прикус" обеспечивает надежное крепление ленты к фланцам кузова автомобиля, предотвращая проскальзывание при вибрации, ударах и перепадах температуры.
- Предотвращение смещения и износа - Металлическое усиление снижает риск смещения ленты, что в противном случае может снизить эффективность уплотнения и вызвать шум или протечки.
Типы металлических носителей
- Стальная проволока - Обеспечивает высокую прочность и жесткость, идеально подходит для участков, требующих максимального сцепления.
- Перфорированный стальной лист - Обеспечивает одновременно прочность и гибкость, имеет отверстия, которые позволяют резине плотно сцепляться во время экструзии.
- Алюминиевые полосы - Легкие и устойчивые к коррозии, они подходят для применения в тех случаях, когда приоритетом является снижение общего веса автомобиля.
| Металлический носитель | Преимущества | Ограничения |
|---|---|---|
| Стальная проволока | Прочность, долговечность, отличная фиксация | Более тяжелые, могут корродировать, если не обработаны |
| Перфорированный стальной лист | Сбалансированная гибкость и прочность, надежное крепление | Немного тяжелее алюминия |
| Алюминиевая полоса | Легкий, устойчивый к коррозии | Более низкая прочность по сравнению со сталью |
Примеры из практики
- Уплотнения дверной коробки со стальным усилением - Эти планки должны выдерживать постоянное открывание и закрывание, сохраняя герметичность. Стальное усиление обеспечивает надежное крепление планки к фланцу в течение многих лет эксплуатации.
- Уплотнения люка с алюминиевыми держателями - Здесь важны гибкость и коррозионная стойкость. Алюминиевое усиление позволяет уплотнению изгибаться по сложным кривым, противостоя влаге и окислению.
Главный вывод: Металлическое усиление превращает простую резиновую ленту в долговечный, точно подогнанный уплотнительный компонент что обеспечивает длительную работу в сложных автомобильных условиях.
4. Сравнение материалов: EPDM и силиконовая резина
При выборе автомобильных уплотнительных лент следует руководствоваться следующим резиновый материал имеет такое же значение, как форма поперечного сечения или металлическая арматура. Два наиболее часто используемых материала - это EPDM и силиконовая резинаКаждый из них обладает уникальными эксплуатационными преимуществами в зависимости от области применения.
EPDM (этилен-пропилен-диеновый мономер)
EPDM - один из наиболее широко используемых эластомеров в автомобильной промышленности. Он предлагает отличная устойчивость к атмосферным воздействиямчто делает его идеальным для наружного применения, подверженного воздействию солнечных лучей, дождя и озона. Его эластичность позволяет ему сохранять надежную герметичность, поглощая вибрацию и сжатие. Кроме того, EPDM экономически эффективныйчто делает его практичным решением для крупносерийного производства. Именно поэтому большинство автомобильные двери, окна и места общего уплотнения в качестве основного материала используют EPDM.

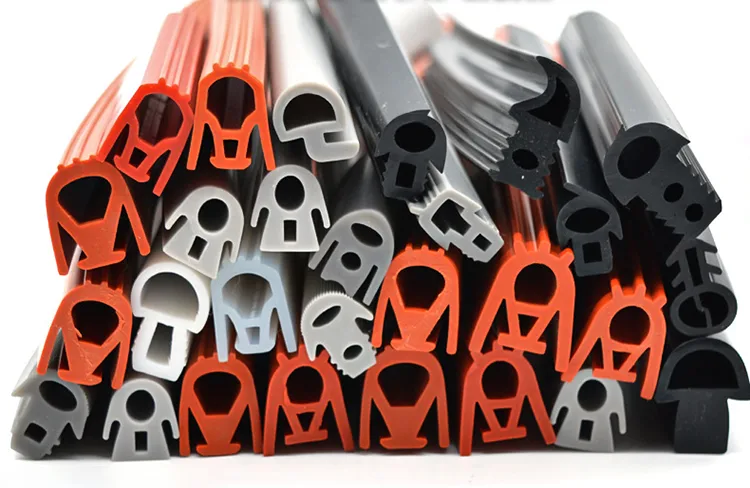

Силиконовая резина
Силиконовая резина, хотя и более дорогая, ценится за то, что она Превосходная производительность в экстремальных условиях. Он сохраняет гибкость в широком диапазоне температур, от мороза до сильного нагрева. Силикон также обладает высокой устойчивостью к воздействию озона, ультрафиолетового излучения и старения окружающей среды, что обеспечивает стабильную работу в течение длительного срока службы. Благодаря этим свойствам силиконовая резина часто используется в специализированные приложения Например, электромобили, железные дороги, аэрокосмическая промышленность или автомобили премиум-класса, где требуется безопасность и долговечность в тяжелых условиях.
Сравнение бок о бок
| Недвижимость | EPDM | Силикон |
|---|---|---|
| Температурная стойкость | -40°C до 120°C | -60°C до 200°C |
| Устойчивость к погодным условиям/зонам | Очень хорошо | Превосходно |
| Эластичность и мягкость | Хорошо | Превосходно |
| Стоимость | Нижний | Выше |
| Приложения | Двери, окна, общая герметизация | Высокотемпературные, EV, железные дороги, автомобили премиум-класса |
Практическое понимание: Для большинства стандартных задач по герметизации автомобилей, EPDM обеспечивает наилучшее соотношение производительности и стоимости. Однако при проектировании для экстремальных условий или рынков премиум-класса, Силиконовая резина становится предпочтительным выбором несмотря на более высокую цену.
5. Заключение

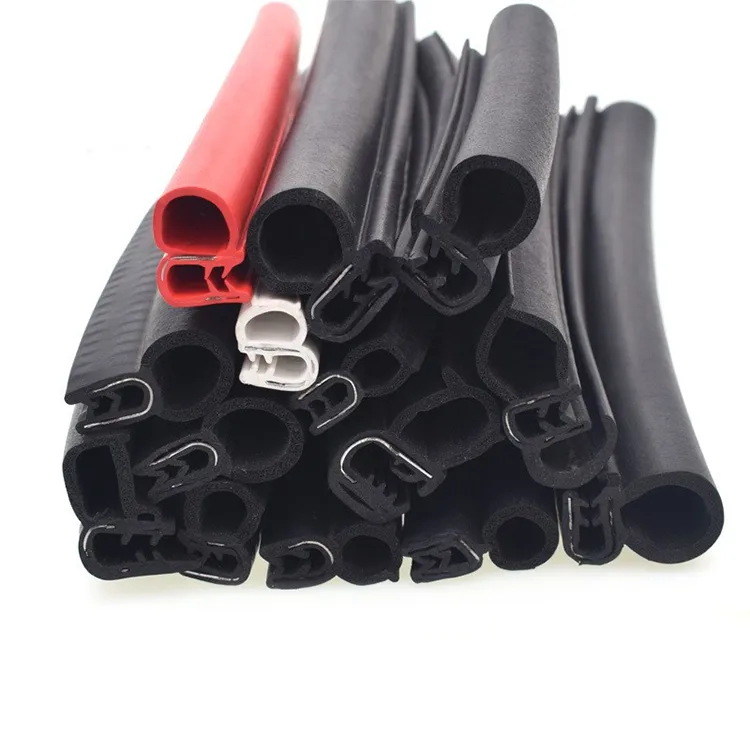

Автомобильные металлические уплотнительные ленты могут показаться незначительными деталями в конструкции автомобиля, но их роль совсем не мала. Правильный профиль поперечного сечения обеспечивает эффективную герметизацию всех щелей в автомобиле, будь то вокруг двери, багажника или люка. Добавление металлическая арматура Придает этим полоскам структурную прочность, необходимую для того, чтобы оставаться на месте и стабильно работать в течение многих лет. Наконец, выбор Материал резины - EPDM или силикон - определяет, насколько хорошо лента выдерживает условия окружающей среды, перепады температур и требования к стоимости.
Для меня эти три фактора -форма, армирование и материал-составляют основу надежного уплотнения. Они напрямую влияют на комфорт, безопасность и долговечность автомобиля. С развитием автомобильных технологий растет и спрос на лучшие решения для уплотнений, начиная от стандартных легковых автомобилей и заканчивая электромобилями и высокопроизводительными системами.
В Kinsoe, Наша команда специализируется на доставке Индивидуальные решения для автомобильных металлических уплотнительных лент разработанные для удовлетворения уникальных требований каждого проекта. Опираясь на более чем 20-летний опыт в области экструзии и формовки и располагая самыми современными производственными мощностями, мы гарантируем, что каждый продукт соответствует строгим международным стандартам качества, точности и производительности.
Если вы ищете решения для уплотнения, которые сочетают в себе точность конструкции, долговечность и гибкость, я приглашаю вас рассмотреть Kinsoe в качестве вашего надежного партнера.
