1. Введение
В насосах и вращающемся оборудовании уплотнения играют важнейшую роль в предотвращении утечки жидкости, поддержании давления и защите компонентов системы от износа. Идет ли речь о транспортировке чистой воды, опасных химикатов или абразивных суспензий, выбор типа уплотнения напрямую влияет на эффективность работы, безопасность и затраты.

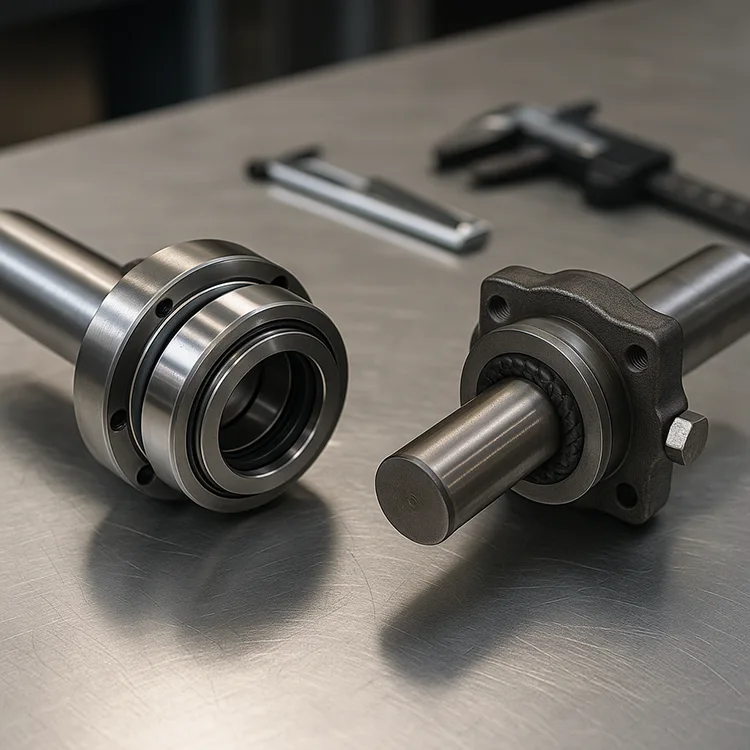

В промышленности наиболее распространены два вида уплотнений механические уплотнения и мягкие сальниковые уплотнения (также называемые сальниковой набивкой). У каждого из них есть свои достоинства и ограничения, что делает процесс выбора не просто вопросом цены.
В этой статье я расскажу о принципах работы, преимуществах и недостатках обоих типов, а также о стоимости и обслуживании, чтобы помочь вам выбрать правильное уплотнение для вашего применения.
2. Понимание основ

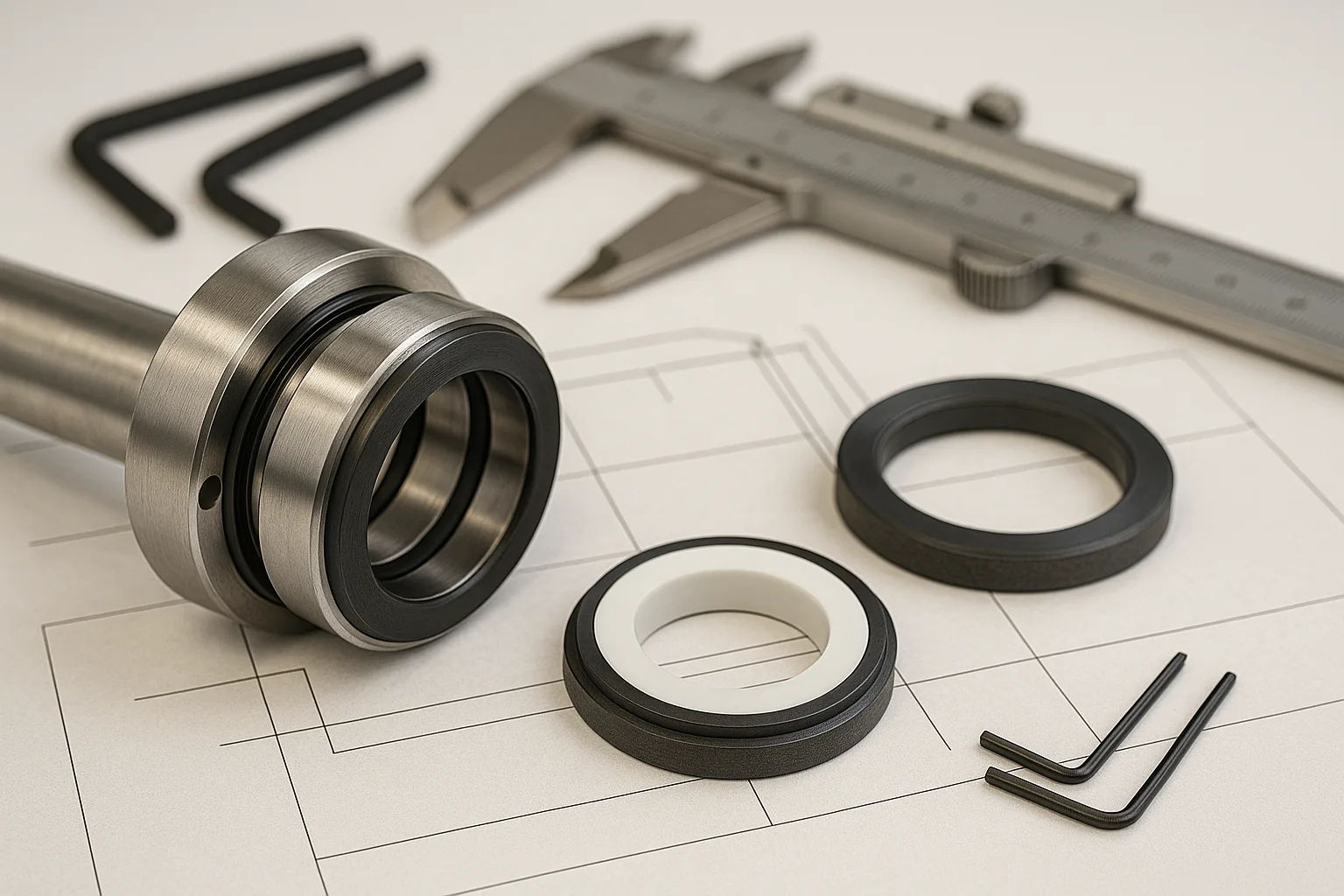

2.1 Что такое механическое уплотнение?
Механическое уплотнение состоит из две сверхплоские поверхности-одна неподвижная и одна вращающаяся - которые прижимаются друг к другу, образуя герметичное уплотнение. Одна поверхность обычно крепится к корпусу насоса, а другая - к вращающемуся валу. Тонкая смазочная пленка между поверхностями предотвращает чрезмерный износ и делает утечку практически незаметной.
Где используется:
Нефтехимические заводы
Производство электроэнергии
Фармацевтическая и пищевая промышленность
Области применения, требующие минимальной утечки и соблюдения экологических норм
Ключевые особенности:
Почти нулевая видимая утечка
Сложная конструкция, требующая точной установки
Лучше всего работает в чистых или хорошо промытых службах

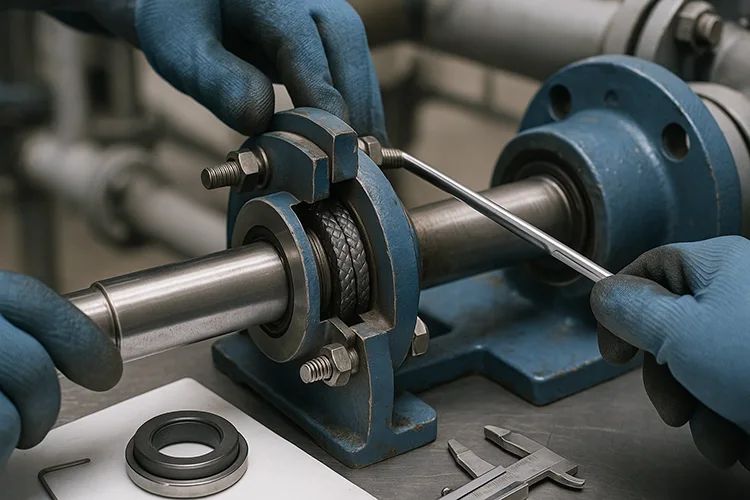

2.2 Что такое мягкое уплотнение (сальниковая набивка)?
В качестве мягкого уплотнения используется кольца из плетеного материала-такие как графит, тефлон или арамид, спрессованные в сальник вокруг вала. При затягивании сальникового узла набивка прижимается к втулке вала, создавая уплотнительный барьер.
Где используется:
Общие услуги водоснабжения
Горные и шламовые насосы
Морское применение
Старое или низкоскоростное вращающееся оборудование
Ключевые особенности:
Обеспечивает контролируемую утечку для смазки и охлаждения
Простая и надежная конструкция
Допускает большее перемещение вала, чем механические уплотнения
3. Преимущества и недостатки механических уплотнений
3.1 Преимущества
Минимальная утечка: Отличное соответствие экологическим нормам, подходит для работы с опасными жидкостями.
Снижение потерь энергии: Меньшее трение по сравнению с сальниковыми уплотнениями, что повышает эффективность.
Увеличенные интервалы технического обслуживания: Может работать годами без замены в условиях чистого обслуживания.
Стандартизация: Дизайн часто соответствует API 682 и ISO 21049 стандарты производительности и надежности.
Механические уплотнения часто выбирают там, где простои дорогостоящи, а контроль окружающей среды критически важен.
3.2 Недостатки
Высокая начальная стоимость: Может быть в несколько раз дороже, чем сальниковые уплотнения.
Чувствителен к условиям: Сухой ход, несоосность или грязные жидкости могут привести к преждевременному выходу из строя.
Сложность: Требуется квалифицированный монтаж и специализированные инструменты для ремонта.
4. Преимущества и недостатки мягких уплотнений
4.1 Преимущества
Низкая стоимость покупки: Недорогие и широкодоступные.
Простая установка: Можно заменить без специализированных инструментов.
Допуск на смещение: Лучше справляется с прогибом вала и вибрацией.
Универсальность: Работает с абразивными жидкостями и шламом.
4.2 Недостатки
Требуется непрерывная утечка: Утечка необходима для смазки, что может привести к потере продукта.
Повышенное энергопотребление: Повышенное трение о вал увеличивает расход энергии.
Частое обслуживание: Набивка требует регулярной регулировки и более частой замены.
5. Стоимость и эксплуатационные соображения
| Фактор | Механическое уплотнение | Мягкое уплотнение упаковки |
|---|---|---|
| Первоначальная стоимость | Высокий | Низкий |
| Энергоэффективность | Высокий | От умеренного до низкого |
| Контроль утечек | Превосходно | Ограниченный |
| Частота технического обслуживания | Низкий | Высокий |
| Срок службы | Долго (в чистом виде) | От короткого до среднего |
| Необходимые навыки | Высокий | Низкий |
Пример из практики:
На насосной станции чистой воды переход с мягких сальниковых уплотнений на механические сократил время простоя в обслуживании на 70% и сэкономил более $15 000 в год на оплате труда и замене. Однако при работе со шламом на горнодобывающем предприятии сальниковые уплотнения оказались более экономичными из-за абразивного характера жидкости, которая быстро изнашивала механические уплотнения.
6. Выбор правильного уплотнения для вашего применения
Выбирая между механическими и сальниковыми уплотнениями, учитывайте следующее:
Тип жидкости: Опасные или летучие жидкости обычно требуют механических уплотнений; абразивные жидкости часто используют сальники.
Соблюдение экологических норм: Более строгие нормы благоприятствуют механическим уплотнениям.
Возможности технического обслуживания: Если квалифицированная рабочая сила ограничена, проще обойтись упаковочными пломбами.
Общая стоимость владения: Учитывайте энергопотребление, время простоя и экологические последствия, а не только цену покупки.
Тенденции развития отрасли:
Механические уплотнения доминируют в нефтехимической, фармацевтической и дорогостоящей промышленности.
Сальниковые уплотнения по-прежнему широко используются в водопроводных сетях, горнодобывающей промышленности и на старых объектах.
7. Заключение
И механические уплотнения, и мягкие сальники занимают достойное место в промышленной эксплуатации. Механические уплотнения обеспечивают превосходный контроль утечек, энергоэффективность и долговременную надежность - идеальное решение для критически важных применений с жесткими экологическими требованиями. Упаковочные уплотненияС другой стороны, они отличаются экономичностью, устойчивостью к смещениям и пригодностью к работе с абразивными материалами и грязью.
Оптимальный выбор зависит от условий эксплуатации, наличия навыков технического обслуживания и баланса между первоначальные затраты и общие эксплуатационные расходы.
8. Ссылки
API 682: Насосы - Системы уплотнения вала для центробежных и роторных насосов
ISO 21049: Системы уплотнения вала насоса для вращающегося оборудования
Руководство EPA LDAR (обнаружение и устранение утечек)
Технические руководства производителей: John Crane, EagleBurgmann, Flowserve
