Силиконовые трубки для перистальтических насосов: Все, что нужно знать

Введение

Когда речь идет о системах обработки жидкостей, немногие компоненты так обманчиво просты и в то же время критически важны, как силиконовые трубки для перистальтических насосов. Эти специализированные трубки лежат в основе механизмов перистальтических насосов, помогая подавать жидкости с исключительной точностью, гигиеничностью и химической безопасностью. Перекачиваете ли вы питательную среду в биореакторе, дозируете ли вкусовой сироп в автомате для приготовления напитков или запускаете оборудование для диализа в больнице, силиконовые трубки, используемые внутри головки насоса, - это не просто пассивный канал, а активная часть процесса перекачки.

Уникальные требования, предъявляемые к таким трубкам, - постоянное сгибание, сжатие и восстановление - означают, что обычные силиконовые трубки просто не подойдут. Именно здесь на помощь приходят силиконовые трубки насосного класса: разработанные для обеспечения эластичности, биосовместимости и прозрачности, они специально созданы для динамичных и требовательных сред.

Эта статья предназначена для инженеров, проектирующих жидкостные системы, специалистов по закупкам, подбирающих высокопроизводительные компоненты, и OEM-интеграторов, стремящихся обеспечить надежную работу своих насосов в таких отраслях, как медицина, биотехнологии, пищевая промышленность и дозирование химических веществ. Я работал с десятками компаний в этих отраслях, помогая им подобрать подходящую трубку к подходящему насосу, и на собственном опыте убедился, насколько критичным может быть этот выбор.

Если вы хотите понять, что делает перистальтический насос силиконовая трубка И как выбрать правильный - в этом руководстве вы найдете все необходимые сведения. Давайте погрузимся.

1. Что такое силиконовая трубка для перистальтического насоса?

Силиконовые трубки для перистальтических насосов - это высокогибкий, специально разработанный тип силиконового шланга, предназначенный для работы в системах перистальтических насосов.. В отличие от традиционной силиконовой трубки, которая просто транспортирует жидкость, эта трубка должна выдерживать многократное сжатие и расслабление, когда ролики насоса вращаются над ней, создавая толкающее действие, которое перемещает жидкость вперед без прямого контакта между насосом и жидкостью.

В перистальтическом насосе трубка закручивается вокруг ротора с несколькими "роликами" или "башмаками". При вращении ротора ролики сжимают трубку через определенные промежутки времени, проталкивая находящуюся в ней жидкость к выходу. Как только ролик проходит, трубка должна быстро восстановить свою форму, чтобы избежать потери всасывания или прерывания потока. Именно в этом случае высокая эластичность при отскоке и постоянная целостность стенок силиконовых трубок становятся критически важными.

Что отличает силиконовые трубки для перистальтических насосов от стандартных силиконовых трубок? Во-первых, они часто изготавливаются из силикон платинового отвержденияобеспечивая превосходную чистоту, биосовместимость и низкое содержание экстрактивных веществ. Во-вторых, он производится в соответствии с точная толщина стенок и характеристики твердости по Шору Аобеспечивая стабильную реакцию на сжатие и длительную работу без преждевременной усталости или растрескивания.

"Трубки для перистальтических насосов - это не просто шланг, это механический компонент. Ее гибкость, сопротивление сжатию и химическая совместимость напрямую влияют на точность и надежность насоса".

Если представить себе, как эта трубка работает в перистальтическом насосе, то можно увидеть постоянный цикл сгибания-разгибания, происходящий каждые несколько секунд. В течение тысяч циклов трубка должна сохранять форму и прочность. Вот почему не всякая силиконовая трубка может быть использована - она должна быть разработана специально для этой работы.

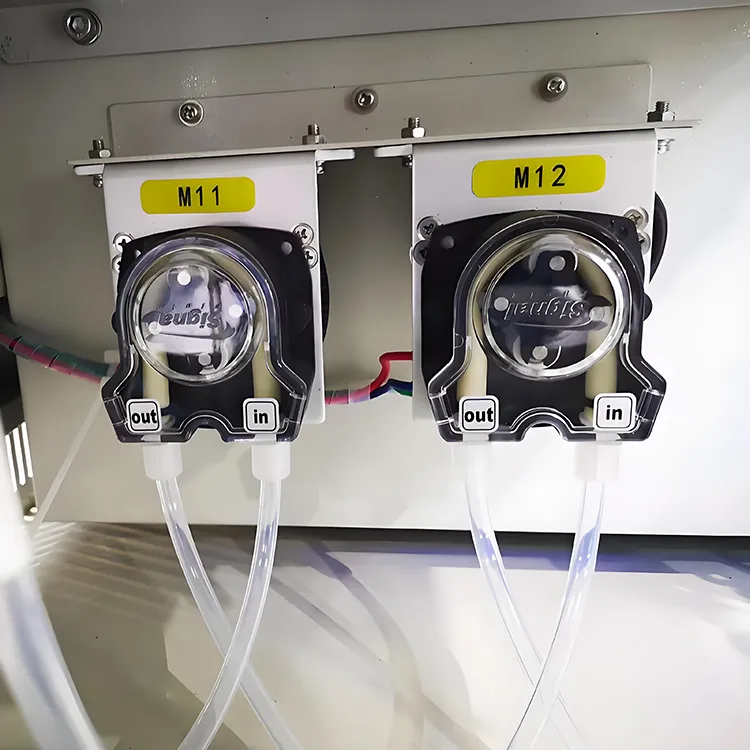

Перистальтический насос силиконовые трубки

2. Основные свойства силиконовых трубок для перистальтических насосов

Когда речь идет о перистальтических насосах, трубки - это не просто пассивный компонент, они активно определяют точность, безопасность и стабильность подачи жидкости. Именно поэтому силиконовые трубки для перистальтических насосов обладают особым набором эксплуатационных характеристик, которые отличают их от силиконовых шлангов общего назначения.

- Гибкость и способность к восстановлению

Наиболее важным свойством является гибкость в сочетании с устойчивостью к отскокам. Трубка должна выдерживать постоянное сжатие и разжимание роликами насоса. Если она слишком жесткая, то не сможет легко сжиматься, а если слишком мягкая, то может разрушиться или не восстановить свою форму. Высокопроизводительные силиконовые трубки достигают идеального баланса: они достаточно мягкие, чтобы плавно сжиматься, но при этом обладают отличными память чтобы сразу после этого вернуться в исходную форму.

- Высокая четкость

Во многих случаях применения перистальтических насосов, особенно в лабораториях и медицинских учреждениях, требуется визуальный контроль за движением жидкости. Именно поэтому прозрачность или оптическая чистота является отличительной чертой качественных трубок. Прозрачный силикон позволяет операторам мгновенно увидеть пузырьки, осадок или загрязнения, что снижает эксплуатационный риск.

- Биосовместимость и соответствие требованиям FDA/USP

В медицине, пищевой промышленности и биофармацевтике безопасность не подлежит сомнению. Силиконовые трубки для насосов обычно с платиновым покрытием для снижения содержания экстрактивных веществ и повышения чистоты. Соответствует требованиям FDA 21 CFR 177.2600, USP Класс VI, и ISO 10993 Стандарты гарантируют, что они безопасны для контакта с людьми, проглатывания жидкостей или чувствительных биологических веществ.

- Температурная и химическая стойкость

Силикон, естественно, выдерживает широкий диапазон температур - обычно от от -50°C до +200°C-что делает его идеальным для процессов горячего наполнения или холодильных систем. Он также обладает умеренной устойчивостью ко многим химическим веществам, включая кислоты, спирты и основания. Однако стоит отметить, что силикон обладает ограниченной устойчивостью к маслам и углеводородам (мы рассмотрим это подробнее в разделе "Поиск и устранение неисправностей").

- Совместимость со стерилизацией

Используете ли вы автоклав, гамма-облучение или CIP/SIP (Clean-In-Place/Sterilize-In-Place) Процедуры, силиконовые трубки, отвержденные платиной, сохраняют свои механические и поверхностные свойства. Это делает ее пригодной для многократных циклов стерилизации - особенно ценной в фармацевтических и биопроцессинговых системах.

Настоящая ценность силиконовых трубок для насосов заключается в их способности сочетать в одном материале эластичность, чистоту и стабильность. Именно поэтому он остается предпочтительным выбором во всех регулируемых отраслях.

3. Типичные приложения

Силиконовые трубки для перистальтических насосов играют важнейшую роль в самых разных отраслях промышленности - везде, где требуется стерильная, точная и не загрязненная обработка жидкостей. Поскольку жидкость соприкасается только с внутренней поверхностью трубки, а не с механизмом насоса, она идеально подходит для чувствительных приложений. Давайте рассмотрим, где и как обычно используются эти трубки.

- Медицинские (диализ, инфузия)

В диализных аппаратах перистальтические насосы используются для точного управления потоком крови и диализата. При этом трубки должны быть биосовместимые, не выщелачивающиеся и очень надежныепоскольку любой сбой может представлять непосредственный риск для безопасности пациента. Аналогичным образом, в системах инфузии и переливания крови мягкий и стерильный силикон платинового отверждения обеспечивает плавную подачу жидкости, не повреждая нежные клетки при сдвиге.

- Биофармацевтика (перенос жидкостей, ферментация)

В биофармацевтическом производстве перистальтические насосы с силиконовыми трубками используются для перемещения культуральных сред, буферов и лекарственных препаратов в замкнутый цикл, стерильная среда. Эти операции требуют соблюдения USP Class VI и стандарты FDA, а также устойчивость к многократным циклам стерилизации. Целостность трубки напрямую влияет на качество партии.

- Раздача продуктов питания и напитков

Силиконовые трубки одобрены для контакт с пищей идеально подходит для перистальтических систем, работающих с соусами, ароматизаторами, молочными продуктами и соковыми концентратами. Его неактивность и чистота означают отсутствие переноса вкуса и риска загрязнения. В кофемашинах, дозаторах сиропа и фасовочном оборудовании перистальтические системы подают дозированные порции с гигиенической точностью.

- Лабораторное дозирование

В химических и аналитических лабораториях перистальтические трубки используются для дозирование, отбор проб и передача точных объемов жидких реагентов. Прозрачность трубки позволяет легко отслеживать поток жидкости, а ее эластичность обеспечивает стабильную работу даже в повторяющихся сценариях тестирования.

- Дозирование чернил, химикатов и моющих средств

В коммерческих типографиях, системах автомойки и дозаторах чистящих средств силиконовые трубки работают с агрессивными жидкостями, но на водной основе. Перистальтический механизм позволяет Чистое, бескапельное дозированиеДаже для вязких или пенящихся жидкостей. При выборе трубки необходимо учитывать химическая совместимость и износостойкость.

- Пример из практики: Линия розлива фармацевтической продукции

Один из клиентов, с которым я работал, - OEM-производитель фармацевтической продукции - использовал перистальтические трубки с платиновым покрытием в полуавтоматической машине для наполнения флаконов. Трубки позволяли точно контролировать дозировку, отвечая при этом требованиям GMP и стерильности. Способность выдерживать многократные циклы автоклавирования сделала ее экономически эффективной и отвечающей требованиям для мелкосерийного производства инъекционных препаратов.

"От больничных коек до чистых помещений биотехнологий", Силиконовым трубкам для перистальтических насосов доверяют там, где чистота, безопасность и точность не могут быть поставлены под угрозу."

4. Общие проблемы пользователей (и их решение)

Благодаря отзывам клиентов, обсуждениям на форумах и реальным способам устранения неполадок я определил наиболее частые проблемы, с которыми сталкиваются люди при использовании силиконовых трубок для перистальтических насосов. Хорошие новости? Большинство из этих проблем можно предотвратить или решить при наличии правильных знаний и правильном выборе продукта. Давайте разберем их по порядку:

a. Трубка трескается или быстро изнашивается

Симптомы: Видимые поверхностные трещины, потеря эластичности, неравномерность потока через некоторое время.

Коренные причины:

• Использование низкокачественный или отвержденный перекисью силикон, который отличается повышенной экстрактивностью и низкой прочностью.
• Неправильная твердость по Шору АЭто приводит к тому, что трубка становится слишком мягкой или слишком жесткой для уровня сжатия насоса.
• Толщина стенки не соответствует конструкции напора насоса.

Решения:

• Используйте силиконовые трубки с платиновым отверждениемОн устойчив к деградации и обладает лучшими антизадирными свойствами.
• Спичечные трубки Твердость по Шору А и толщина стенок геометрии насосного вала.
• Поверните ориентацию трубки Периодически распределяйте износ компрессии.

"Многие преждевременные отказы происходят из-за несоответствия труб, а не насоса. Материал и точность размеров имеют значение".

b. Проскальзывание трубки в головке насоса

Симптомы: Во время работы трубка втягивается или выскакивает из зоны ротора.

Коренные причины:

• Свободный крой из-за неправильного внешний диаметр (OD).
• Высокое трение из-за материалов головки ролика или агрессивного давления жидкости.
• Отсутствие надежного крепления или анкеровки на входных/выходных концах.

Решения:

• Выбирайте трубки с жесткий допуск на наружный диаметр для плотного, контролируемого прилегания.
• Используйте колючие фитинги или зажимы чтобы закрепить трубки на месте.
• Обеспечьте надлежащее выравнивание и натяжение внутри кассеты насоса.

c. Пульсация и неточность расхода

Симптомы: Неравномерный поток, скачки пульсации или недостаточное дозирование при точном применении.

Коренные причины:

• Трубки теряют форму из-за усталость или плохая эластичность.
• Слишком низкое количество роликов, что приводит к увеличению амплитуды пульсаций.
• Твердость трубки не оптимизирована для сглаживания потока.

Решения:

• Используйте Высокопрочный силикон платинового отверждения для поддержания формы трубки.
• Выберите многороликовые насосные головки для уменьшения пульсации на оборот.
• Рассмотрите демпферы потока или датчики, расположенные ниже по потоку, если требуется сверхточность.

d. Совместимость с агрессивными жидкостями

Симптомы: Набухание, растрескивание или изменение цвета трубок, подвергшихся воздействию некоторых жидкостей.

Коренные причины:

• Силикон - это не очень стойкий к маслам, топливу и некоторым растворителям.
• Длительное воздействие агрессивных химических веществ изменяет структуру трубки.

Решения:

• Для работы с маслами и растворителями рассмотрите следующие варианты альтернативные материалы например, PharMed®, Norprene® или Santoprene®.
• Используйте гибридные насосные установки с химически совместимыми сегментами трубок.
• Всегда просите таблицы химической стойкости перед выбором трубки.

"Силикон универсален, но не универсален. Прежде чем выбрать трубку, узнайте профиль вашей жидкости".

5. Как правильно выбрать силиконовые трубки

Выбор правильной силиконовой трубки для перистальтического насоса зависит не только от диаметра - это сочетание механическая совместимость, химическая безопасность и соответствие нормативным требованиям. За годы работы я помог многим инженерам и покупателям избежать дорогостоящих ошибок, сосредоточившись на нескольких критических параметрах. Вот на что следует обратить внимание:

- Внутренний диаметр (ID), внешний диаметр (OD) и толщина стенок

Идентификатор трубки определяет скорость потока, а толщина стенки влияет на поведение при сжатии. Если стенка слишком тонкая, она может разрушиться; слишком толстая может сопротивляться сжатию, что приведет к противодавлению или проскальзыванию. Большинство производителей насосов указывают ID × OD для оптимальной посадки.

Совет: Всегда проверяйте конструкцию полости головки насоса и сопоставляйте ее с рекомендуемой геометрией трубы.

- Твердость по Шору А

Твердость по Шору А измеряет мягкость силикона. Для перистальтических насосов, 50-60 Shore A обычно используется для обеспечения баланса между гибкостью и прочностью. Более мягкие трубки могут быстрее изнашиваться, более твердые - неравномерно сжиматься.

- Сертификация материалов

Ищите трубки с платиновым покрытием и такими сертификатами, как:

• FDA 21 CFR 177.2600 для обеспечения безопасности при контакте с пищевыми продуктами
• USP Класс VI для обеспечения биосовместимости
• ISO 10993 для медицинского использования
• RoHS и REACH соблюдение требований химической безопасности

Эти сертификаты необходимы для применения в фармацевтика, медицина, пищевая промышленность и биотехнологии среды.

- Совместимость с насосами

Различные перистальтические насосы отличаются друг от друга:

• Размер и количество роликов
• Окклюзионное давление
• Тип крепления (кассета, непрерывная петля)

Всегда обращайтесь к поставщику насоса или к документации для подтверждения тип трубки, диапазон размеров и соответствие рабочим характеристикам.

Таблица спецификаций образцов трубок

"Начните со спецификаций насоса, но не забудьте перепроверить допуски и метод отверждения, предлагаемые поставщиком трубок".

6. Сравнение: Силикон и другие материалы для трубок

Силикон - лучший выбор для перистальтических насосов, но это не единственный вариант и не всегда лучший для каждого применения. Давайте сравним силикон с другими широко используемыми материалами трубок для насосов, чтобы помочь вам решить, какой из них лучше всего подходит для ваших нужд.

Основные выводы:

• Силикон идеально подходит для биомедицинские и пищевые применения благодаря своей прозрачности, гибкости и устойчивости к стерилизации. Он не идеален для жидкостей с высоким содержанием масел или растворителей.
• PharMed® трубки светятся в биотехнологическое и химическое дозированиеОн отличается более длительным сроком службы насоса и лучшей химической стойкостью, но при этом менее прозрачен.
• Норпрен® создан для обработка промышленных жидкостейОсобенно в суровых условиях или при высоком давлении.
• ПВХ недорогой и легкодоступный, но имеет короткий срок службы насосанизкая химическая стойкость и ограниченное соблюдение требований для регулируемых отраслей.

"Выбор трубок - это не только выбор того, что работает, но и того, что служит долго, соответствует требованиям и работает в конкретных условиях эксплуатации".

7. Обслуживание и срок службы трубок

Даже самые лучшие силиконовые трубки для перистальтических насосов не будут служить вечно. Поскольку трубка находится в постоянном контакте с роликами насоса, ее долговечность зависит от множества факторов: механических нагрузок, химического воздействия, частоты стерилизации и условий хранения. Правильное обслуживание и своевременная замена необходимы для обеспечения работы насоса и предотвращения загрязнения или выхода из строя.

- Ожидаемый срок службы

В среднем, высококачественные силиконовые трубки платинового отверждения служат от От 150 до 500 часов в типичном перистальтическом насосе, в зависимости от:

• Скорость насоса и давление окклюзии
• Конструкция и количество роликов
• Толщина и твердость стенок трубки
• Рабочая температура и химическое воздействие

Некоторые приложения, например, непрерывная обработка биотехнологий или круглосуточное дозирование чернил, могут потребовать более частая заменаВ то время как другие могут работать неделями без проблем.

- Когда заменять трубки

Не ждите, пока произойдет поломка. Вот явные признаки того, что пора заменить трубки:

• Видимые трещины или затвердения внешней поверхности
• Потеря эластичности-труба не отскакивает после сжатия
• Падение скорости потока или дозировка становится непоследовательной
• Обесцвечивание или загрязнение жидкостью внутри трубы

Если вы работаете в регулируемой среде (GMP, FDA), лучше всего следовать график профилактических замен на основе времени выполнения или количества партий.

- Советы по хранению и обращению

Срок годности трубок часто не учитывается. Даже неиспользуемые трубки могут испортиться при неправильном хранении. Следуйте этим рекомендациям:

• Хранить в Прохладное, сухое место вдали от ультрафиолетовых лучей
• Держать в оригинальная упаковка чтобы избежать пыли и загрязнения
• Избегайте резких изгибов и сжатия при хранении
• Проверьте срок годности или дата партии для отслеживания, особенно в медицине и фармацевтике

"Упреждающее техническое обслуживание позволяет избежать выхода насоса из строя, риска загрязнения и аварийного простоя - особенно в условиях повышенной опасности".

8. Советы по поиску и покупке

Если вы отвечаете за закупку силиконовых трубок для перистальтических насосов - будь то менеджер по продукции, руководитель лаборатории или сотрудник отдела закупок, - недостаточно просто заказать "силиконовые трубки". Неправильный выбор может привести к поломке насоса, несоответствию потока или проблемам с соблюдением требований. Вот как с уверенностью выбрать правильные трубки.

- Какие характеристики запрашивать у поставщиков

При запросе котировок или образцов всегда указывайте прозрачный лист спецификации или попросите поставщика подтвердить эти параметры:

• Внутренний диаметр (ID) и внешний диаметр (OD) допуск
• Толщина стенки подходит для степени сжатия вашего насоса
• Твердость по Шору А (обычно 50-60 для перистальтических систем)
• Метод отверждения (предпочтительно с платиновым покрытием)
• Сертификаты требуется: FDA, USP Class VI, ISO 10993, RoHS, REACH

"Чем больше деталей вы предоставите, тем лучше трубка будет соответствовать вашему насосу и стандартам безопасности вашей отрасли".

- Как оценить качество трубок

Проверяете ли вы образцы труб или изучаете документацию, обратите внимание на эти показатели качества:

• Отделка поверхности: Гладкие, без пузырьков внутренние и наружные стены
• Растяжка и отскок: При сжатии мгновенно восстанавливает форму
• Прозрачность: Равномерная прозрачность, если требуется визуальный контроль потока
• Документация: Прослеживаемость партий, сертификаты соответствия и листы данных по безопасности материалов (MSDS)

Некоторые поставщики могут предложить бесплатные образцы или небольшие пробные партии-Это настоятельно рекомендуется делать перед тем, как приступить к оптовым заказам.

Заключение

Силиконовые трубки для перистальтических насосов могут показаться простыми, но, как вы увидите в этом руководстве, они играют критически важную роль в системах, где гигиена, точность и безопасность не являются обязательными. От биофармацевтики и медицинских приборов до дозирования пищевых продуктов и промышленных дозаторов - все это Правильно подобранные трубки обеспечивают чистый поток, точную подачу и надежность системы.

Отличительной чертой этих трубок является уникальное сочетание свойств: высокая гибкость, быстрое восстановление после сжатия, биосовместимость, устойчивость к температуре и стерилизации. Но не все силиконовые трубки созданы одинаковыми. Выбор неправильной толщины стенки, твердости или метода отверждения может сократить срок службы трубки или даже поставить под угрозу ваш технологический процесс.

Именно поэтому я всегда рекомендую тесно сотрудничать с экспертами по трубам - особенно если ваша задача связана с регулируемыми отраслями промышленности или нестандартными головками насосов. На сайте КинсоуМы специализируемся на силиконовые трубки с платиновым отверждением разработаны специально для использования в перистальтических насосах. Если вам нужна точность медицинского класса, соответствие требованиям FDA или размеры, соответствующие требованиям OEM, мы готовы помочь. Контакт Сегодня вы можете получить бесплатные образцы, рекомендации по спецификациям или поддержку по оптовым ценам - мы позаботимся о том, чтобы вы получили трубы, которые созданы для работы.
